Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 23/03/2016 18:36:31
Hola a todos. Me interesaria hacer un grafico por dias / intervalos horarios. Imagino que con barras acumulables. Pero no se como.

Dispongo de una tabla tal que asi:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
18/03/2016   15:19   15:22
    18/03/2016   15:27   15:28
    18/03/2016   16:40   16:40
    18/03/2016   16:40   16:42
    18/03/2016   16:44   16:45
    18/03/2016   17:40   17:41
    18/03/2016   17:41   17:43
    18/03/2016   17:43   17:46
    18/03/2016   18:04   18:05
    18/03/2016   18:05   18:34
    18/03/2016   18:34   18:35
    18/03/2016   18:46   18:50
    18/03/2016   18:54   18:56
    18/03/2016   18:57   19:03
    18/03/2016   21:20   21:21
    18/03/2016   21:41   21:43
    18/03/2016   22:09   22:12
    18/03/2016   23:18   23:18
    18/03/2016   23:18   23:19
    18/03/2016   23:21   23:31
    19/03/2016   8:01   8:02
    19/03/2016   9:04   9:06
    19/03/2016   11:29   11:30
    19/03/2016   11:32   11:35
    19/03/2016   11:35   11:48
    19/03/2016   11:48   11:49
    19/03/2016   12:08   12:09
    19/03/2016   12:12   12:20
    19/03/2016   13:46   13:56
    19/03/2016   18:35   18:35
    19/03/2016   20:00   20:01
    19/03/2016   21:21   21:24
    20/03/2016   7:09   7:12
    20/03/2016   8:51   8:55
    20/03/2016   8:55   9:04
    20/03/2016   9:04   9:04
    20/03/2016   9:05   9:09
    20/03/2016   9:09   9:11
    20/03/2016   9:11   9:34
    20/03/2016   9:35   9:36
    20/03/2016   10:05   10:06
    20/03/2016   10:06   10:08
    20/03/2016   10:28   10:29
    20/03/2016   11:51   11:55
    20/03/2016   11:55   11:56
    20/03/2016   12:02   12:06

Lo que me interesaria, es que en el grafico, aparecieran horizontalmente, en cada linea un dia, y una barra correspondiente a todos los intervalos de ese dia (separados o coloreados, da igual).

Se puede hacer? En caso afirmativo. Me echais un cable?

Gracias por vuestra atencion.
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
0
Responder
Imágen de perfil de Miltinho

Grafico de intervalos horarios

Publicado por Miltinho miguicastro@hotmail.com (14 intervenciones) el 24/03/2016 02:58:39
Hola A...
Entiendo que lo que buscas es una Gráfica de Gantt.

Te anexo enlace con una excelente explicación, casi toda con imágenes, por lo que si no manejas el inglés no será un problema.

http://www.excel-easy.com/examples/gantt-chart.html



MIltinho - ALS
Así Lo Solucioné
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar

Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 24/03/2016 07:17:52
Hola M.

Ante todo gracias. Si, seria algo asi, de hecho, mis intentos han sido algo parecido, pero no acabo de dar con la solucion, siempre me falta "algo".

En realidad, lo que pretendo es poder ver "visualmente", la evolucion de conexiones. La tabla (alimentada "a mano") refleja la hora en las que se produce una conexion, y lo que quiero es ver en forma grafica las mismas para poder compararlas.

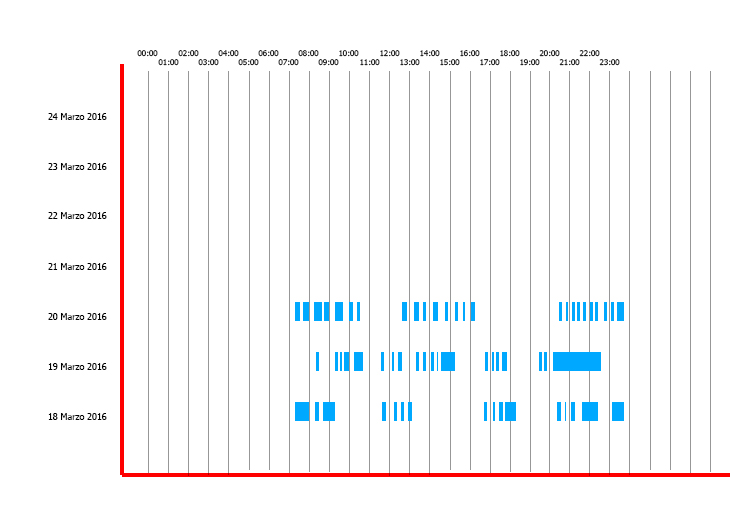

Adjunto un photoshop patatero para que os hagais una idea, porque yo explicandome puedo desatar los infiernos... :)

Sigo intentandolo... aunque me temo que voy a tener que empezar con macros o vba y con eso voy perdido...

Gracias de todos modos.

grafica
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
Imágen de perfil de wordexperto.com

Grafico de intervalos horarios

Publicado por wordexperto.com (486 intervenciones) el 24/03/2016 11:36:35
Hola Alx:
Tienes los ejes mal. El eje vertical representa a cada una de tus 46 series. tienes que ponerlo en orden inverso. El eje horizontal las fechas y horas.
http://wordexperto.com/
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar

Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 24/03/2016 11:47:35
Gracias por comentar... pero... creo que no nos hemos entendido... (me explico mal)
Lo que hay en la imagen, lo he pintado yo a mano para que veais lo que pretendo hacer.

El origen de los datos, es tal cual la tabla inicial que pongo como ejemplo (puedo valorar cambiar la forma de escribirla)
Cada dia, se pueden producir varias conexiones/deconexiones, que son las que se reflejan en dicha tabla

1
2
3
4
5
18/03/2016   15:27   15:28
18/03/2016   16:40   16:40
18/03/2016   16:40   16:42
18/03/2016   16:44   16:45
18/03/2016   17:40   17:41

por tanto, necesito una barra "diaria", donde mostrar esos tiempos de "conexion", tal cual se ve en mi dibujo (que no es un grafico, sino pintado "a mano")

En el eje de las horas, supongo que tendre que redondear (son 1440 minutos, se puede hacer enorme el grafico), pero eso ya es secundario, creo...

Gracias igualmente
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
Imágen de perfil de wordexperto.com

Grafico de intervalos horarios

Publicado por wordexperto.com (486 intervenciones) el 24/03/2016 13:03:49

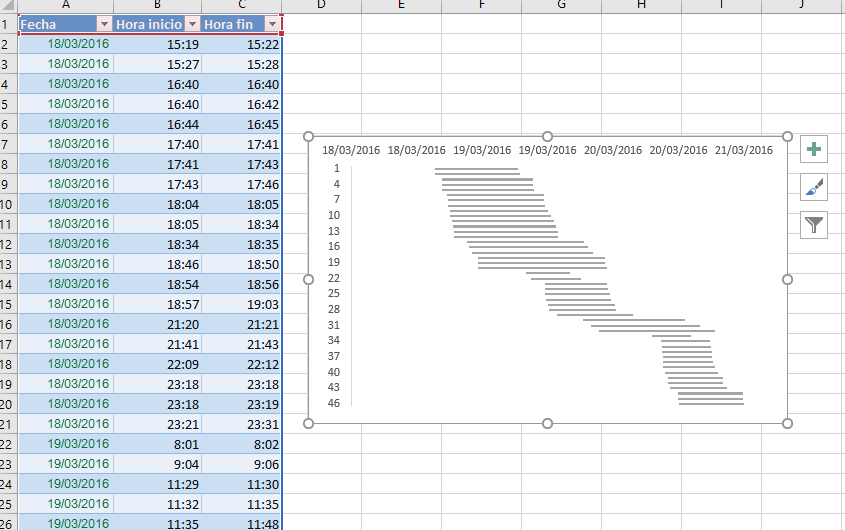

No se si nos hemos entendido. Esto es lo que yo saco de tus datos sin formateo fino:
http://wordexperto.com/
Captura
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar

Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 24/03/2016 13:23:36
Jajajajaa... si si.. mas o menos... hasta ahi llegaba... pero fijate en las diferencias:

Donde tu tienes un "numero de serie", yo quiero tener los dias (una barra para cada dia)
Donde tu tienes las fechas, deberian ir las horas (o los minutos si llega el caso y lo facilita)

Es decir, en cada barra (dia) se tienen que reflejar TODOS los inicios y desconexiones de ese dia...

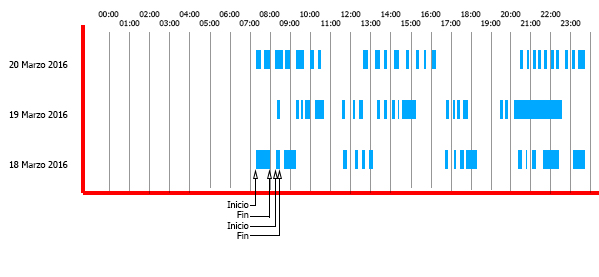

grafica2

Se me ha ocurrido, que ya que estoy introduciendo los datos con un formulario simple (dia, inicio, fin) para generar esa tabla, aprovechar y calcular las diferencias entre la hora inicio actual y la hora fin del anterior, para poder rellenar los huecos en el histograma (conexion en un color, desconexion en otro)... me voy acercando, pero sigo mas perdido que una pulga en un San Bernardo...

Pa'que me meto en estos fregaos... :)
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
Imágen de perfil de wordexperto.com

Grafico de intervalos horarios

Publicado por wordexperto.com (486 intervenciones) el 24/03/2016 15:56:41
Perdona por mi insistencia:

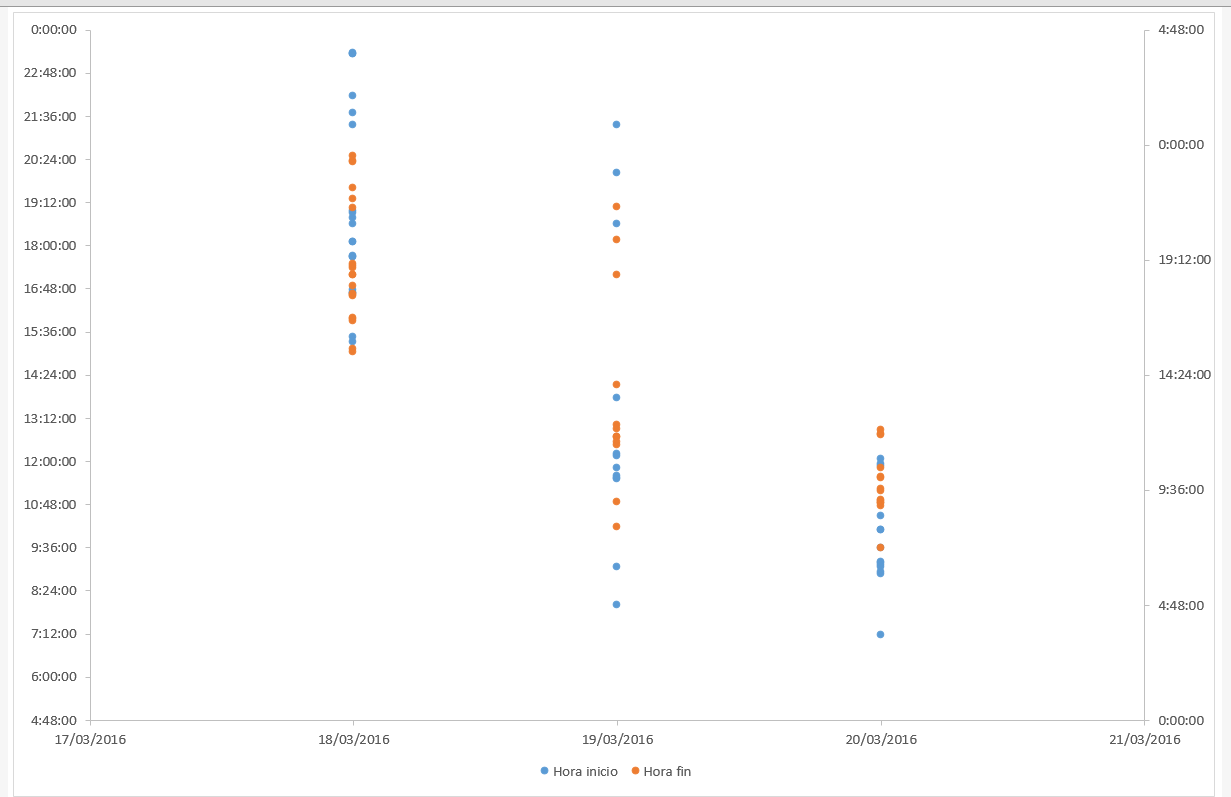

A ver si esto se parece más a lo que quieres:
http://wordexperto.com/
Captura
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
Imágen de perfil de wordexperto.com

Grafico de intervalos horarios

Publicado por wordexperto.com (486 intervenciones) el 24/03/2016 17:32:25

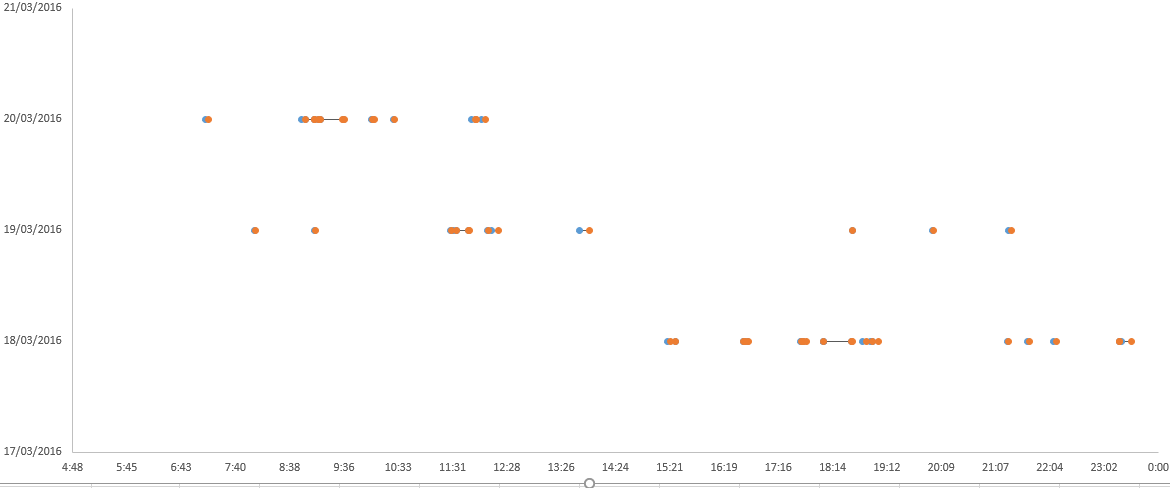

Aquí lo tienes en horizontal. Habría que ajustar las escalas.
http://wordexperto.com/
Captura
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar

Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 24/03/2016 18:58:57
Hola W. si si, esto ya empieza a parecer lo que necesitaba :)
Creo que Miltinho dio con la solucion aqui abajo.

Gracias por todo igualmente.
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
Imágen de perfil de Miltinho

Grafico de intervalos horarios

Publicado por Miltinho miguicastro@hotmail.com (14 intervenciones) el 24/03/2016 18:24:52
Ufff... en verdad tenía su trabajo....

Mira la solución:

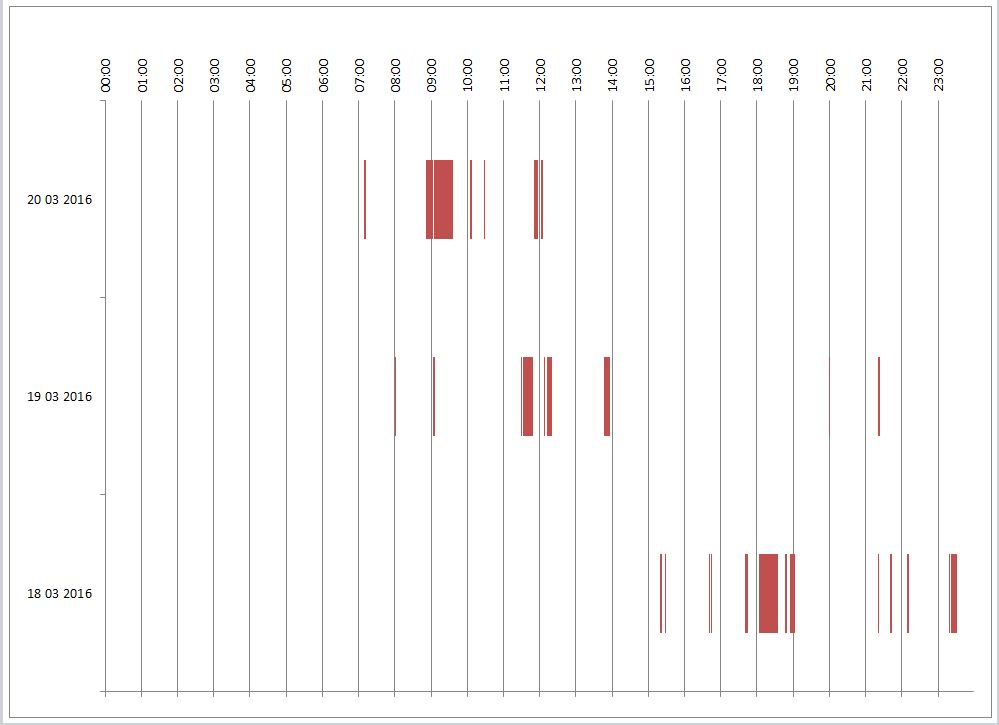

Gantt

Te adjunto el archivo también.


Miltinho - ALS
Así Lo Solucioné
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
1
Comentar

Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 24/03/2016 18:57:43
Miltinho... eres un crack, Muchisimas Gracias jajajajaja :)

Pero, iluminame... Como lo hiciste? Si solo me lo das hecho no aprendere...

De momento, ya tengo dudas. Cuando amplio los rangos de datos (en tu grafico llega a $47 y yo necesitaria al menos $500), se desmadra todo el grafico...

Otra cosa seria, como ampliar la escala horaria para que no quede tan "apretado". Ahora esta en 24h, con divisiones de 1 hora, quizas quedaria mejor con divisiones de 15min...
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
Imágen de perfil de Miltinho

Grafico de intervalos horarios

Publicado por Miltinho miguicastro@hotmail.com (14 intervenciones) el 24/03/2016 20:20:44
Pues A.... la verdad fueron varias cosas, pero la base fue el enlace que te deje en la primera respuesta.

Voy a realizar un vídeo tutorial de este caso, pero ello me llevará un tiempo.

No obstante, te relaciono lo principal:
- Se generó una columna adicional para tener la duración de la desconexión (Se acerca más al enlace mencionado).
- En el eje X se establecieron los rangos mínimo y máximo, así como la escala (Pero en formato de número, aunque sean horas, como se explica en el enlace).
- En "Numero" de "Dar formato al eje" se agregó el formato hh:mm para que mostrará adecuadamente las horas en la gráfica.

Adicionalmente, atendiendo tus últimas preguntas:
1. Se puede ampliar de dos formas, una es escoger "Seleccionar Datos" con click derecho sobre la gráfica y modificar los rangos. La otra es convertir los datos de la hoja a Tabla, para que al aumentar o eliminar filas, sean incluidas o eliminadas automáticamente en la gráfica.

2.El rango de 15 minutos queda demasiado apretado y las barras no varían, sin embargo, lo puedes ajustar a tu gusto con la información dada y la guía del enlace indicado inicialmente,


Miltinho - ALS
Así Lo Solucioné
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar

Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 24/03/2016 20:32:33
Te me adelantaste... iba a decirte que ya habia solucionado este par de dudas.... :)
Ahora que llevo jugando un rato con ello, he ido descubriendo los errores que cometia al principio, que no fueron pocos... y absurdos.

Gracias por todo.
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
Imágen de perfil de Miltinho

Grafico de intervalos horarios

Publicado por Miltinho miguicastro@hotmail.com (14 intervenciones) el 26/03/2016 07:18:36
Hola Alx...
Te dejo el tutorial que te mencioné.


Un saludo.

Miltinho - ALS
Así Lo Solucioné
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
1
Comentar

Grafico de intervalos horarios

Publicado por Alx (18 intervenciones) el 26/03/2016 14:02:36
Me siento una celebrity :)
He ido evolucionando con el tema. Lo que empezo como algo "para pasar el rato entretenido", se me esta yendo de las manos...
Te mantendre informado...

Gracias por todo.
