Graficar constante amplitud

Publicado por Adrian (20 intervenciones) el 10/06/2017 23:56:48

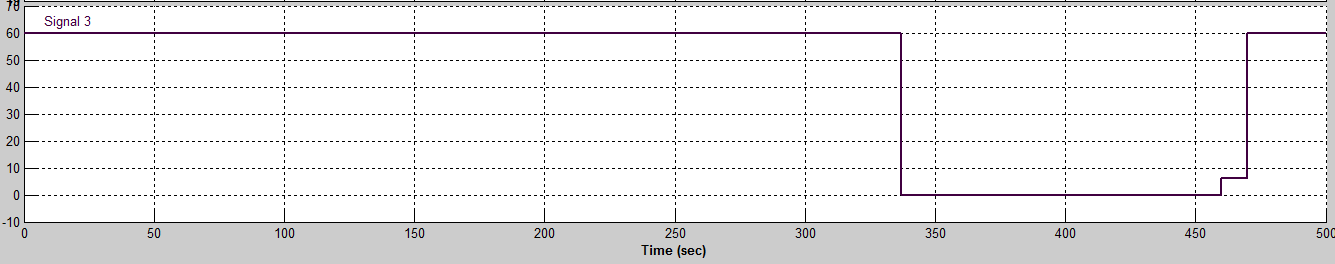

Hola, alguien se le ocurre como hacer una funcion como esta en un archivo .m ?

-Primero una constante de amplitud A1
-Luego que pase por cero por un tiempo X1
-Constante por amplitud A2 por un tiemo X2
-Y por ultimo que vuelva a constante con amplitud A1 por tiempo X3

11
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
0
Responder
Imágen de perfil de JOSE JEREMIAS CABALLERO

Graficar constante amplitud

Publicado por JOSE JEREMIAS CABALLERO jjcc94@hotmail.com (4092 intervenciones) el 11/06/2017 05:55:32
1
2
3
4
5
6
7
8
9
10
11
12
13
clear all
figure(gcf)
x=0:0.1:500;
A1=60; x1=0; x2=5; x3=60;
y=(x<=350).*A1+(x>350 & x<=460)*x1+(x>460 & x<=470)*x2+(x>470)*x3;
plot(x,y,'m')
set(gca,'ytick',[-10:10:60 78])
axis('image')
grid on
ax = gca;
c = ax.GridLineStyle
ax.GridLineStyle= '-'
axis([x(1) x(end) -10 78])


Saludos
JOSE JEREMIAS CABALLERO
Asesor de Proyectos con Matlab
Servicios de programación matlab


http://matlabcaballero.blogspot.com
https://www.facebook.com/matlabcaballero/

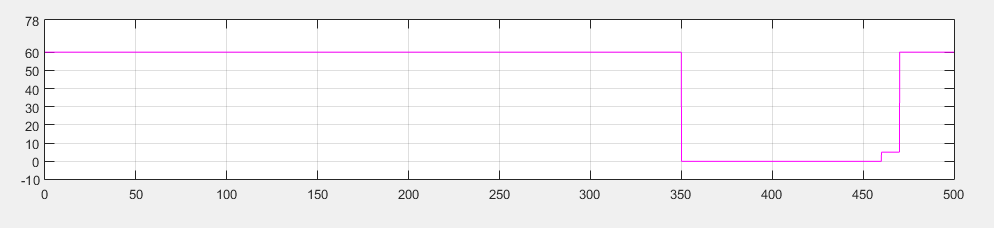

funciones_a_trozos
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
2
Comentar

Graficar constante amplitud

Publicado por Adrian (20 intervenciones) el 11/06/2017 22:42:54
Gracias ! Esta excelente
