aparece una rejilla a extruir

Publicado por moleiro (2 intervenciones) el 22/01/2018 18:43:31
extrusion

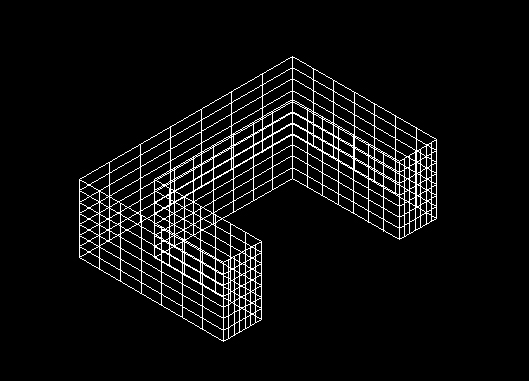

cuando meto el comando EXTRUSION y le doy una altura a la pieza en vez de aparecer sus caras cómo una figura clásica 3D o con forma de sólido, aparece una rejilla en todas sus caras, desearía saber cómo cambiarlo. Mi Autocad es 2010
muchas gracias
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
0
Responder
sin imagen de perfil
Val: 1.285
Oro
Ha mantenido su posición en AutoCad (en relación al último mes)
Gráfica de AutoCad

aparece una rejilla a extruir

Publicado por Gerardo (986 intervenciones) el 23/01/2018 06:19:17
Cuando extruyes una figura cerrada se genera un solido. Si lo haces con un trazo abierto se forman esas caras simples.

Un poligono puede aparentar que esta cerrado porque el punto inicial coincide con el final, pero no estar cerrada. Utiliza la paleta de propiedades para saber si un poligono es polilinea abierta y cerrarla. De preferencia en una como la de tu ejemplo elimina el ultimo trazo antes de cerrarla para que no quede un trazo (el de cierre) de longitud cero
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar
sin imagen de perfil

aparece una rejilla a extruir

Publicado por moleiro (2 intervenciones) el 23/01/2018 20:08:38
Muchas gracias por tu ayuda
