Polylinea Dibuja Mal
Publicado por gust (3 intervenciones) el 22/05/2020 19:26:49
Hola buenos dias, soy nuevo en autolisp y estoy practicando, la cosa es que tengo una rituna muy sencilla, y a veces dija lo que quiero y aveces hace cualquier cosa.
Creo que esta bien, hasta verifique los resultados con "Añadir Inpeccion" y los resultados estan bien, el problema cuando tiene que dibujar la polylinea.

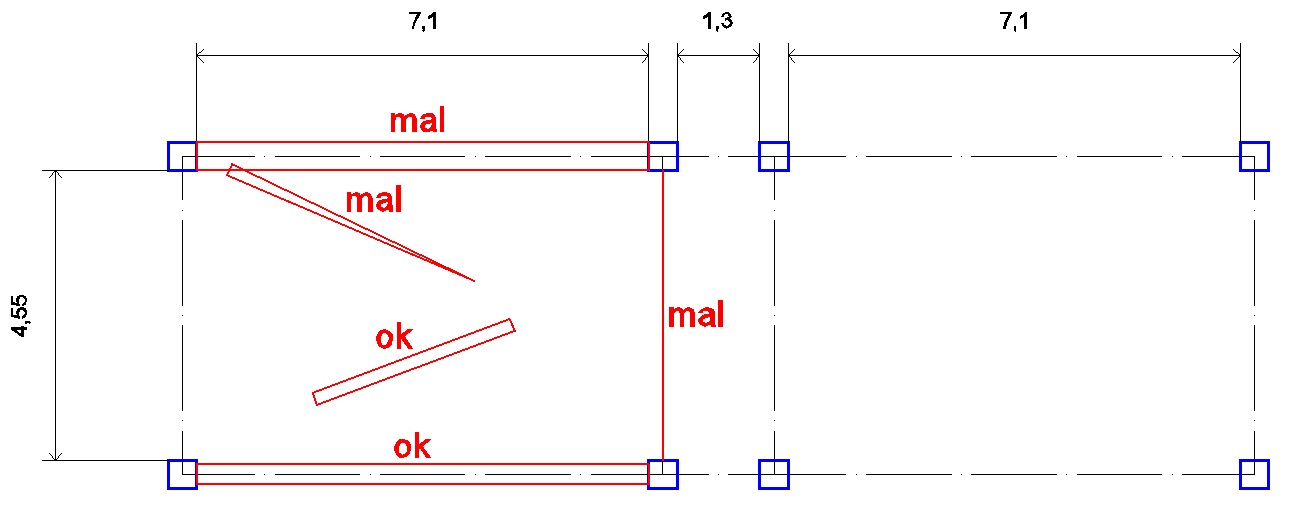

la rutina calcula el ancho minimo de una viga segun el cirsoc 103 III Argentina, selecciono dos puntos y tendria que dibujar la viga paralela a los dos punto que elegi, puede ser que mi autocad este mal??
Agraderia la ayuda de alguien por favor y desde ya muchas gracias.
Creo que esta bien, hasta verifique los resultados con "Añadir Inpeccion" y los resultados estan bien, el problema cuando tiene que dibujar la polylinea.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
(defun c:AnchoMinimoViga (/ p1 p2 ancho bw x1 y1 x2 y2 xp1 yp1 xp2 yp2 xp3 yp3 xp4 yp4)
(setq p1 (getpoint "\nPunto Inicial: "))
(setq p2 (getpoint "\nPunto Final: "))
(setq ancho (max (/ (distance p1 p2) 25) 0.20))
(setq bw (if ( > (rem ancho 0.05) 0) (+ ancho (- 0.05 (rem ancho 0.05))) ancho))
(setq x1 (car p1) y1 (cadr p1)
x2 (car p2) y2 (cadr p2)
)(setq xp1 (/ (- (* (- x1 x2) (+ (* x1 (- x1 x2)) (* y1 (- y1 y2)))) (* (- y2 y1) (+ (- (* x2 y1) (* x1 y2)) (* (* 0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
(setq yp1 (/ (- (* (+ (- (* x2 y1) (* x1 y2)) (* (* 0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))) (- x2 x1)) (* (+ (* x1 (- x1 x2)) (* y1 (- y1 y2))) (- y2 y1))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
(setq xp2 (/ (- (* (- x1 x2) (+ (* x1 (- x1 x2)) (* y1 (- y1 y2)))) (* (- y2 y1) (+ (- (* x2 y1) (* x1 y2)) (* (* -0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
(setq yp2 (/ (- (* (+ (- (* x2 y1) (* x1 y2)) (* (* -0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))) (- x2 x1)) (* (+ (* x1 (- x1 x2)) (* y1 (- y1 y2))) (- y2 y1))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
(setq xp3 (/ (- (* (- x1 x2) (+ (* x2 (- x1 x2)) (* y2 (- y1 y2)))) (* (- y2 y1) (+ (- (* x2 y1) (* x1 y2)) (* (* -0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
(setq yp3 (/ (- (* (+ (- (* x2 y1) (* x1 y2)) (* (* -0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))) (- x2 x1)) (* (+ (* x2 (- x1 x2)) (* y2 (- y1 y2))) (- y2 y1))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
(setq xp4 (/ (- (* (- x1 x2) (+ (* x2 (- x1 x2)) (* y2 (- y1 y2)))) (* (- y2 y1) (+ (- (* x2 y1) (* x1 y2)) (* (* 0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
(setq yp4 (/ (- (* (+ (- (* x2 y1) (* x1 y2)) (* (* 0.5 bw) (expt (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2)) 0.5))) (- x2 x1)) (* (+ (* x2 (- x1 x2)) (* y2 (- y1 y2))) (- y2 y1))) (+ (expt (- x2 x1) 2) (expt (- y2 y1) 2))))
;;;Hasta arriba esta todo OK, aqui dibuja aveces bien y otras no(command "_pline" (list xp1 yp1) (list xp2 yp2) (list xp3 yp3) (list xp4 yp4) "c" "")
)la rutina calcula el ancho minimo de una viga segun el cirsoc 103 III Argentina, selecciono dos puntos y tendria que dibujar la viga paralela a los dos punto que elegi, puede ser que mi autocad este mal??
Agraderia la ayuda de alguien por favor y desde ya muchas gracias.
Valora esta pregunta
0
