Problema Servicio DHCP desde Router a Switch L3 con Vlan's.
Publicado por Carlos (1 intervención) el 23/05/2018 00:39:53
Hola, tengo la siguiente topología de red para implementar diferentes servicios en la misma.
Hay 3 sedes, en donde en la sede principal, el router debe prestar el servicio DHCP hacia las demás sedes
como también a la principal de acuerdo a las diferentes VLAN's. Del router salen dos conexiones gigabit hacia
2 switches multilayer (IP-HELPER), quienes tienen 4 conexiones truncales (trunk) entre ellos y a la vez, se conectan
con otros 2 switches capa 2, con dos enlaces truncales entre ellos. Mi problema radica en que no he podido lograr que el router envíe las direcciones IP's a las VLAN's de destino. Los routers 4 y 5 también son IP-HELPER para cada una de las dos sedes.

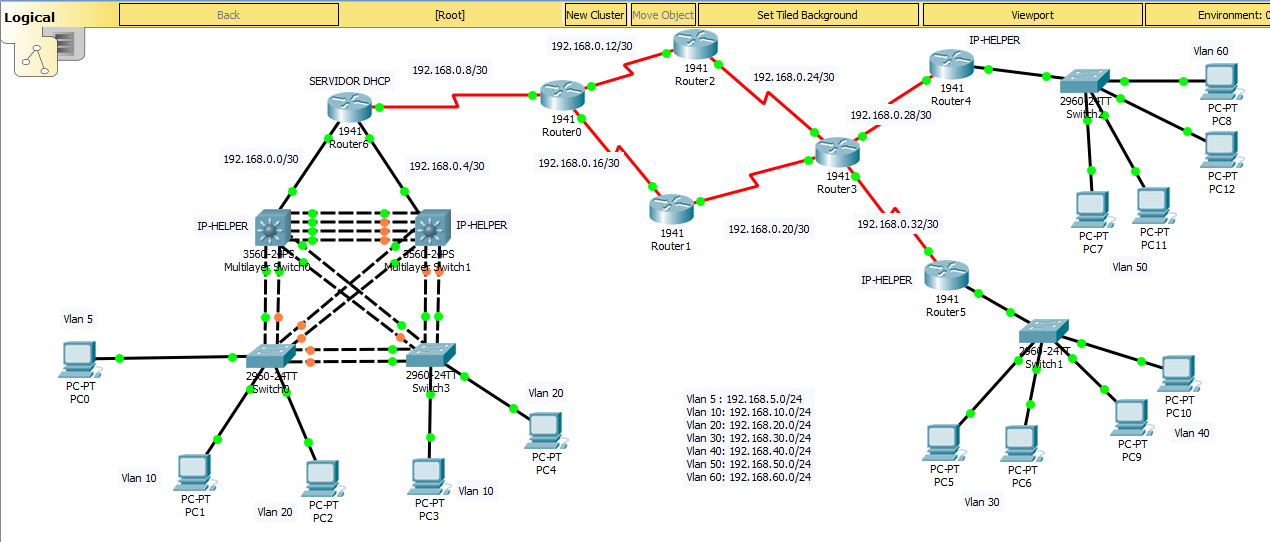

En la imagen muestro la topología indicando donde se encuentra el problema y también adjunto archivo PT con la
configuración que he realizado.
Hay 3 sedes, en donde en la sede principal, el router debe prestar el servicio DHCP hacia las demás sedes
como también a la principal de acuerdo a las diferentes VLAN's. Del router salen dos conexiones gigabit hacia
2 switches multilayer (IP-HELPER), quienes tienen 4 conexiones truncales (trunk) entre ellos y a la vez, se conectan
con otros 2 switches capa 2, con dos enlaces truncales entre ellos. Mi problema radica en que no he podido lograr que el router envíe las direcciones IP's a las VLAN's de destino. Los routers 4 y 5 también son IP-HELPER para cada una de las dos sedes.
En la imagen muestro la topología indicando donde se encuentra el problema y también adjunto archivo PT con la
configuración que he realizado.
- Trabajo-Final-Temporal-DHCP1.zip(58,4 KB)
