Tres aplicaciones para la válvula pentodo EF86 / 6267

Publicado por ScriptShow (9 intervenciones) el 31/12/2016 17:10:42
Empecemos el año al "calor" de las Válvulas Termoiónicas...

Desde los 50's hasta hoy, el Audio Hi-Fi no se entiende sin la presencia de las insustituibles Válvulas Termoiónicas. Son muchos los equipos de Alta Fidelidad que contienen una o varias de estas piezas.
En los estudios de grabación, no pueden faltar; su sonido es inconfundible, único...
En fin, podriamos estar hablando de las excelencias de las Vávulas de Vacío durante horas.
La afición por estos objetos crece cada día. No hay edad, encuentras incondicionales muy jóvenes y/o no tan jóvenes. Todos hemos disfrutado de su presencia, sin saberlo en algunas ocasiones. ¿Unas eternas desconocidas?. Basta de argumentos para unos dispositivos electrónicos que no los necesitan, destacan por sí solos.

¡ATENCIÓN ESTOS COMPONENTES TRABAJAN A VOLTAJES ELEVADÍSIMOS Y MUY PELIGROSOS!.

Ninguna persona inexperta debe manipular el interior de estos circuitos. Incluso, después de desconectar los aparatos de la red eléctrica, hay componentes que acumulan tensiones electricas superiores a 200 volt.

Después del aviso, veamos algunos esquemas típicos del pentodo EF86 / 6267:

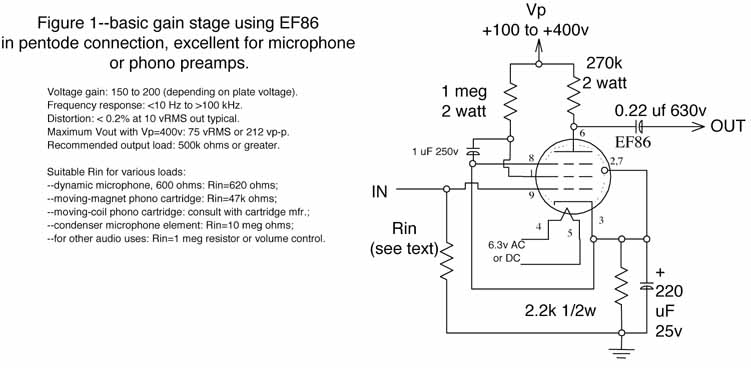

sv-ef86_01

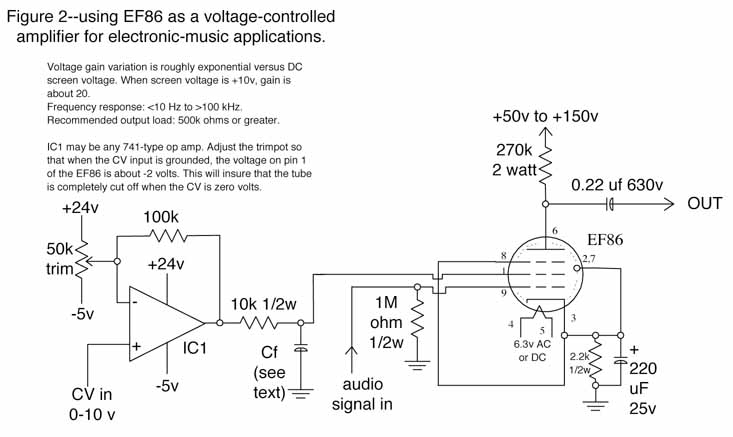

sv-ef86_02

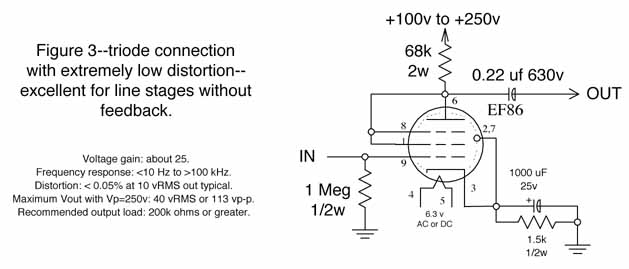

sv-ef86_03

La fuente de imágenes y demás es: http://www.tube-town.net/cms/?Info/How_To_Use_a_EF86

Mi Web desatendida de hobbies: http://www.retroaudio.es
