Función de transferencia simulink

Publicado por Adrian (4 intervenciones) el 30/04/2017 23:45:50
Hola buenas tardes espero puedan ayudarme.

Tengo un circuito RC y me piden calcular la frecuencia central y las de corte eso ya lo calcule pero al momento de simularlo en programas como LTspice o Multisim me da una rrespuesta diferente a la mia y mi duda es que si tengo un error en lo matematico o es del simulador que usa mas paramtros que los que yo uso por eso es que quiero simularlo en matlab pero no me da ninguna respuesta adjunto fotos para que puedan verlo mejor.

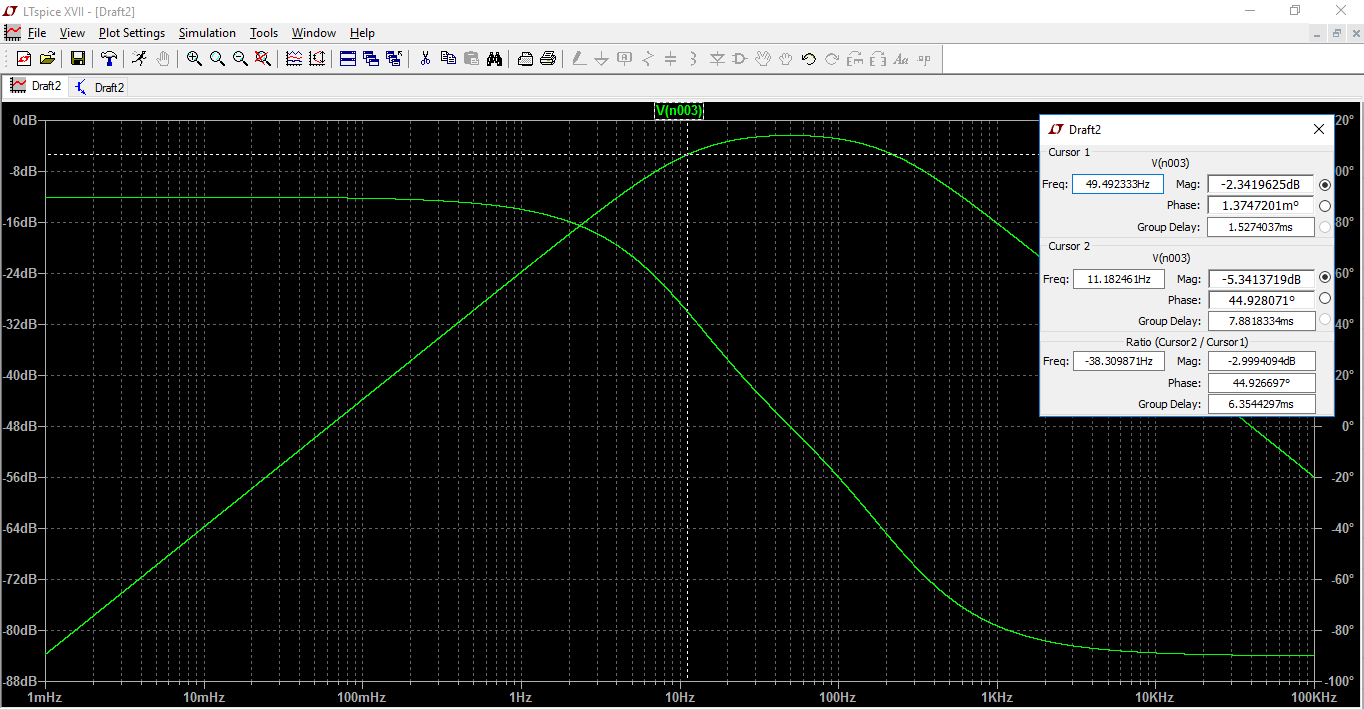

LTspice


Simulacion-LTspice

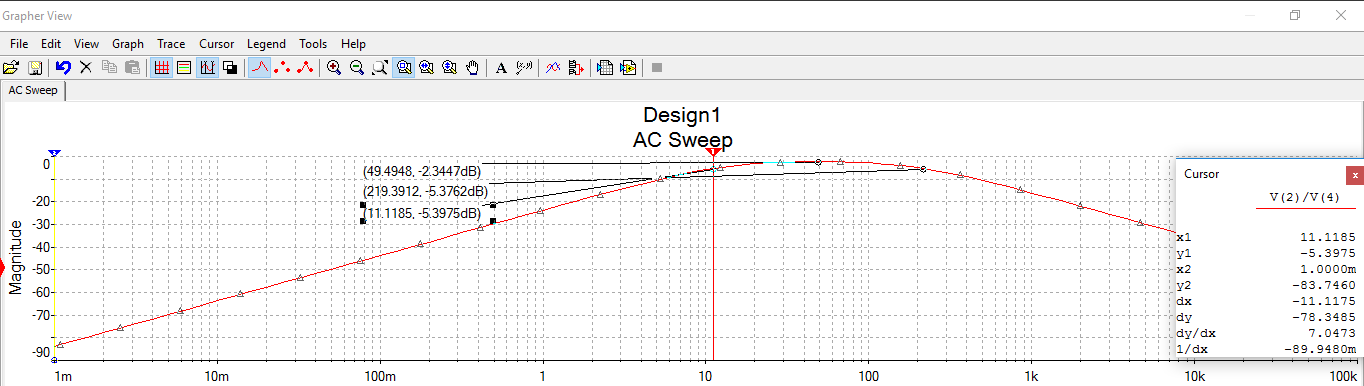

Multisim

Simulacion-Multisim

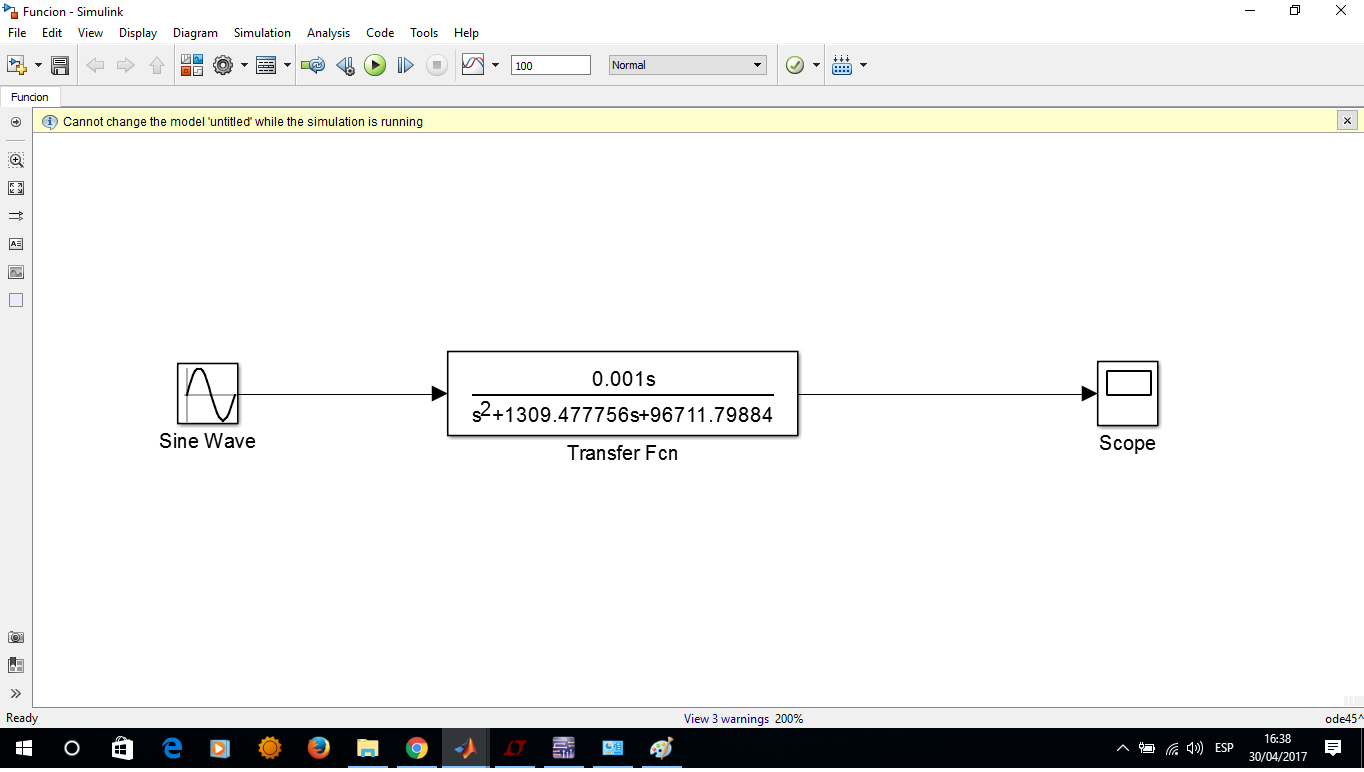

Matlab Funcion de trasnferencia

FuncionMatlab

El circuito es el siguiente:

Circuito

Adjunto el archivo de matlab que hice. Espero puedan ayudarme Saludos
