Gráfica de Matlab

Necesito dibujar esta función

Publicado por Maick (14 intervenciones) el 17/03/2020 23:17:57

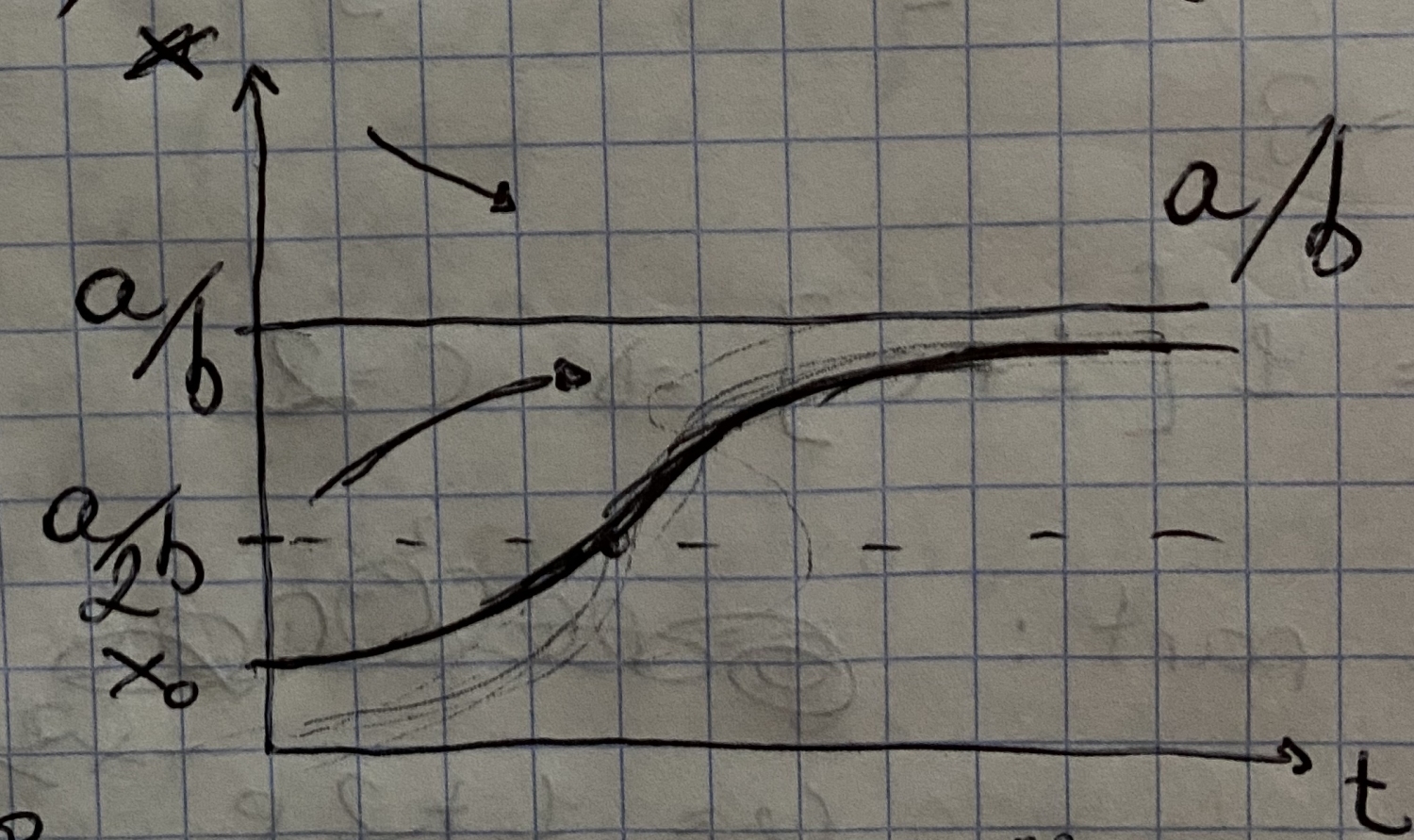

Hola buenas chicos, esta es una función con una variable exógena (t) y tres parámetros (a,b,X0); les dejo aqui la foto de la expresión y el gráfico.

Siendo a/2b>x0

IMG_1804

IMG_1804-1

Gracisss
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
0
Responder
Imágen de perfil de JOSE JEREMIAS CABALLERO
Val: 8.086
Oro
Ha mantenido su posición en Matlab (en relación al último mes)
Gráfica de Matlab

Necesito dibujar esta función

Publicado por JOSE JEREMIAS CABALLERO (5778 intervenciones) el 18/03/2020 00:33:06
1
2
3
4
5
6
7
8
9
clear
x0=5;
a=4; b=0.05;
syms t
x(t)=(a*x0)/(b*x0+(a-b*x0)*exp(-a*t));
T=0:0.01:3;
F=subs(x(t),t,T);
plot(T,F)
grid on
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
2
Comentar
sin imagen de perfil
Val: 46
Ha mantenido su posición en Matlab (en relación al último mes)
Gráfica de Matlab

Necesito dibujar esta función

Publicado por Miquel (14 intervenciones) el 18/03/2020 01:25:34
Muchísimas gracias Jose
Un saludo
