SIMULINK
Publicado por Isabel Pilar (1 intervención) el 28/06/2020 20:51:08
Buenas tardes,
Estoy realizando un modelo en Simulink. Mi problema consiste en que al conmutar entradas en un switch al cumplirse una determinada condición, necesito que la entrada a la que se conmute comience en el instante cero, es decir, necesito poder iniciar entradas en tiempos determinados.

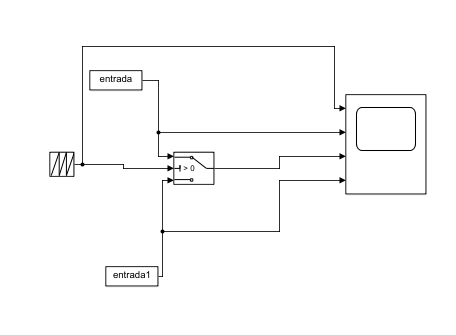

En esta imagen se presenta un modelo en el que hay una ENTRADA (la cual es una rampa con pendiente positiva), una ENTRADA1 (rampa con pendiente negativa) y una SEÑAL DE CONTROL que oscila entre -0.5 y 0.5.

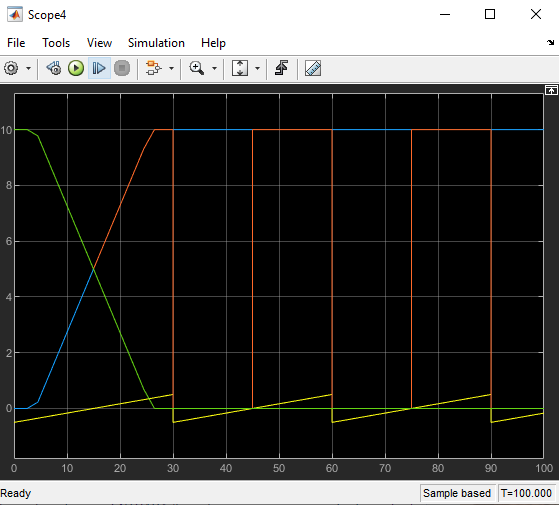

-ENTRADA: curva azul.
-ENTRADA1: curva verde.
-SEÑAL DE CONTROL: curva amarilla.
-SALIDA: curva naranja.
Como se puede observar, cuando la señal de control es menor que cero, conmuta a la entrada verde (rampa con pendiente negativa), pero esta conmuta a los valores de la entrada verde cuando el tiempo es igual a 30. Lo que yo necesito es que cuando se cumpla la condición, conmute a la gráfica verde pero en el instante t=0.
Me encuentro bastante perdida por lo que cualquier idea me servirá de mucha ayuda.
Muchas gracias de antemano.
Un saludo.
Estoy realizando un modelo en Simulink. Mi problema consiste en que al conmutar entradas en un switch al cumplirse una determinada condición, necesito que la entrada a la que se conmute comience en el instante cero, es decir, necesito poder iniciar entradas en tiempos determinados.
En esta imagen se presenta un modelo en el que hay una ENTRADA (la cual es una rampa con pendiente positiva), una ENTRADA1 (rampa con pendiente negativa) y una SEÑAL DE CONTROL que oscila entre -0.5 y 0.5.
-ENTRADA: curva azul.
-ENTRADA1: curva verde.
-SEÑAL DE CONTROL: curva amarilla.
-SALIDA: curva naranja.
Como se puede observar, cuando la señal de control es menor que cero, conmuta a la entrada verde (rampa con pendiente negativa), pero esta conmuta a los valores de la entrada verde cuando el tiempo es igual a 30. Lo que yo necesito es que cuando se cumpla la condición, conmute a la gráfica verde pero en el instante t=0.
Me encuentro bastante perdida por lo que cualquier idea me servirá de mucha ayuda.
Muchas gracias de antemano.
Un saludo.
Valora esta pregunta
0
