Contour Plot error en el colormap
Publicado por Alberto (1 intervención) el 14/08/2022 10:12:42
Hola chicos,

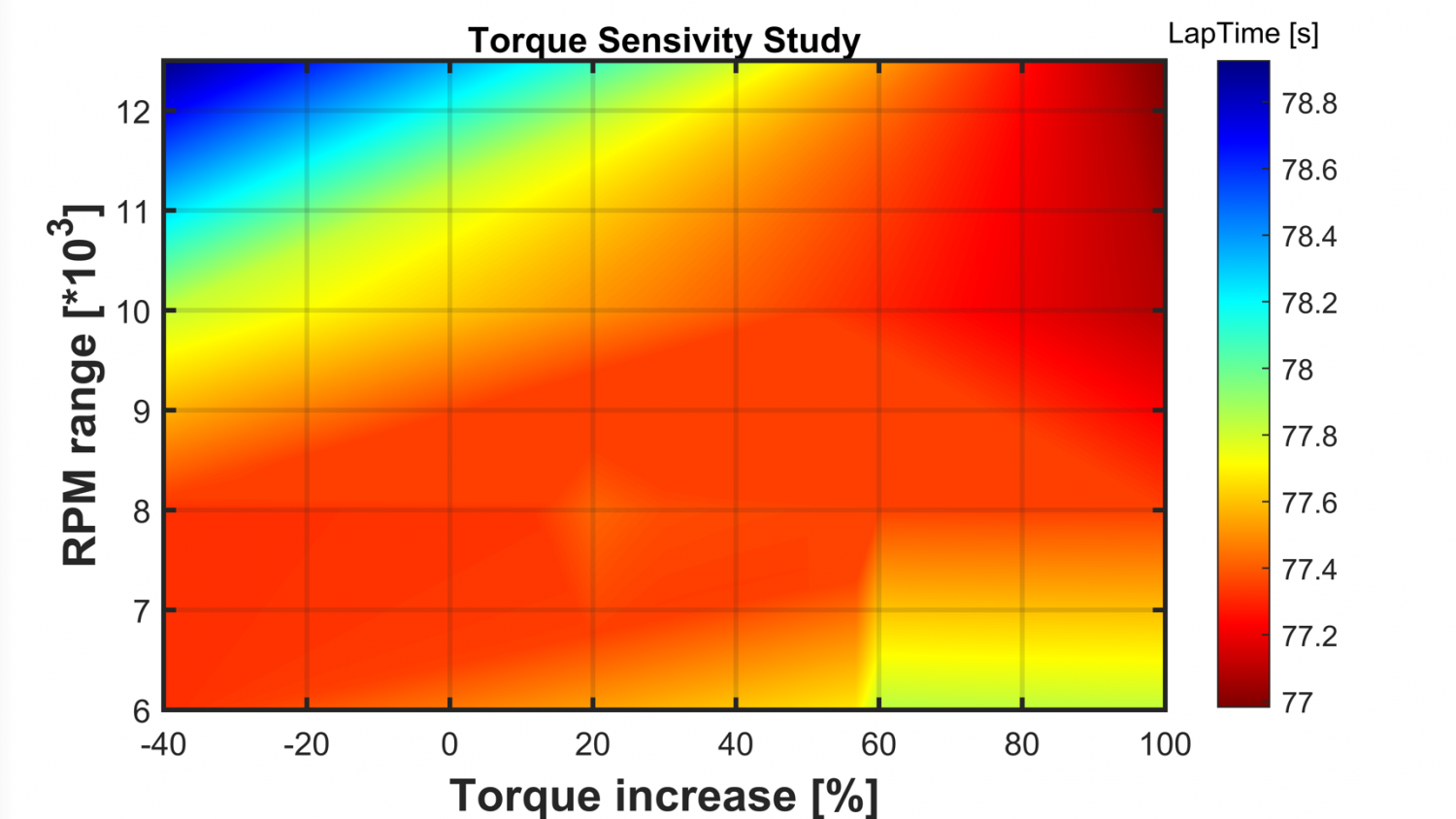

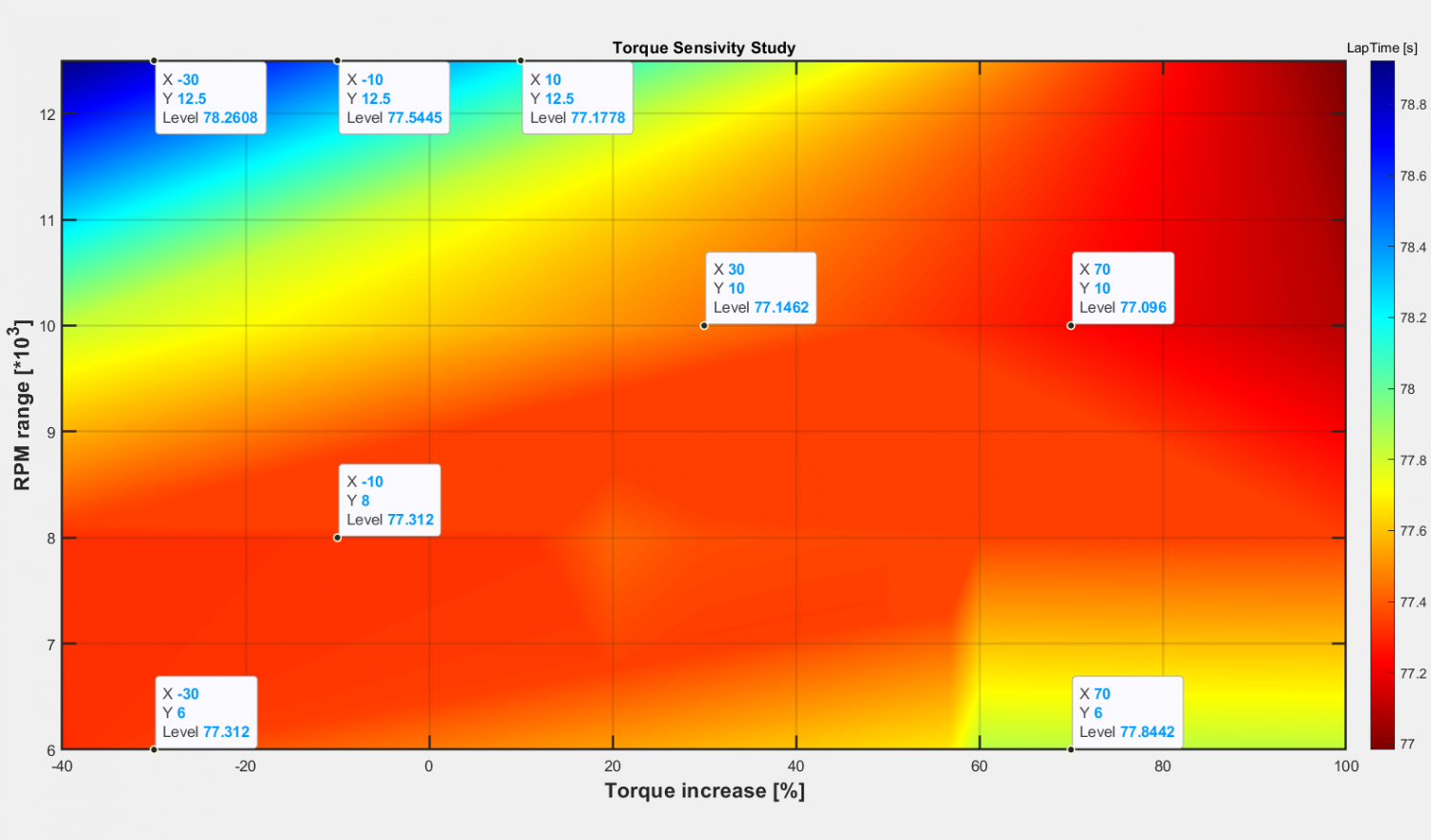

He hecho un contourf interpolando resultados con meshgrid y me da una gráfica que no se corresponde con los valores que pongo como entrada con los colores de la barra de colores (Hay puntos donde debería ser amarillo o rojo y es azul, u otros puntos que tienen valores marcadamente diferentes y son del mismo color). No sé si es un problema con el método de interpolación, creo que no, ya que lo he comprobado y los números son consistentes. Yo tampoco veo problema con el contorno. No sé si debería usar otro método de interpolación y no entiendo qué está mal exactamente.
He hecho un contourf interpolando resultados con meshgrid y me da una gráfica que no se corresponde con los valores que pongo como entrada con los colores de la barra de colores (Hay puntos donde debería ser amarillo o rojo y es azul, u otros puntos que tienen valores marcadamente diferentes y son del mismo color). No sé si es un problema con el método de interpolación, creo que no, ya que lo he comprobado y los números son consistentes. Yo tampoco veo problema con el contorno. No sé si debería usar otro método de interpolación y no entiendo qué está mal exactamente.
1
2
3
4
5
6
7
8
9
10
11
12
13
clear all;clc;
A=[77.3139227401096,77.3120257063849,77.3120257063849,77.3120257063849,77.3120257063849,77.3120257063849,77.3120257063849,77.3120257063849,77.3120257063849,77.8499350764564,77.8442382759329,77.8400158037560,77.8367460305253,77.8341382601430,77.3189088790396,77.3120257063849,77.3120257063849,77.3120257063849,77.3120257063849,77.4228460196533,77.3770975908979,77.3678714954335,77.3624256179988,77.3588314539844,77.3562741687948,77.3543880471537,77.3529118848689,77.3517359358068,77.8230143346564,77.5947167588728,77.4572289300964,77.3536200322737,77.2815354478640,77.1958950775090,77.1462000726089,77.1176650859710,77.1045877194747,77.0939198939992,77.0960045406636,77.0936701640036,77.0918470331206,77.0903910018129,78.9250781251261,78.2607772080247,77.8571819100295,77.5445345646900,77.1777675777582,77.1067936547286,77.0560757369439,77.0204796252278,77.0021470133600,76.9934357792392,76.9874018876342,76.9841903129164,76.9834146935698,76.9832804850934];
torque=[-40,-30,-20,-10,10,20,30,40,50,60,70,80,90,100,-40,-30,-20,-10,10,20,30,40,50,60,70,80,90,100,-40,-30,-20,-10,10,20,30,40,50,60,70,80,90,100,-40,-30,-20,-10,10,20,30,40,50,60,70,80,90,100];
rpmrange=[6,6,6,6,6,6,6,6,6,6,6,6,6,6,8,8,8,8,8,8,8,8,8,8,8,8,8,8,10,10,10,10,10,10,10,10,10,10,10,10,10,10,12.5,12.5,12.5,12.5,12.5,12.5,12.5,12.5,12.5,12.5,12.5,12.5,12.5,12.5];
[xmesh,ymesh]=meshgrid(torque,rpmrange);
vq=griddata(torque,rpmrange,A,xmesh,ymesh);
contourf(xmesh,ymesh,vq,1000,'EdgeColor','none')
xlabel('Torque increase [%]');
ylabel('RPM range [*10^3]');
title('Torque Sensivity Study');
hc = colorbar;set(get(hc,'title'),'string','LapTime [s]')
colormap(flipud(jet))
Valora esta pregunta
0
