Adquisicion de datos con pic 16f877 y labview
Publicado por josemanuelosunarios (1 intervención) el 01/09/2018 06:46:50
holaa buenas noches me encuentro realizando una tarjeta de adquisicion de datos con pic 16f877a y comunicacion seria con labview .. me genera dudas el como hacer para ajustar el set point desde labview y que modifique este valor en el pic. actualmente logro mandar caracteres desde labview para arrancar el proceso en automatico o activar valvulas de forma manual .. estoy programando en lenguaje C . EXISTE LA POSIBILIDAD de que me brinden una ayuda ? esta es la interfaz que se ha realizado para el control del proceso.

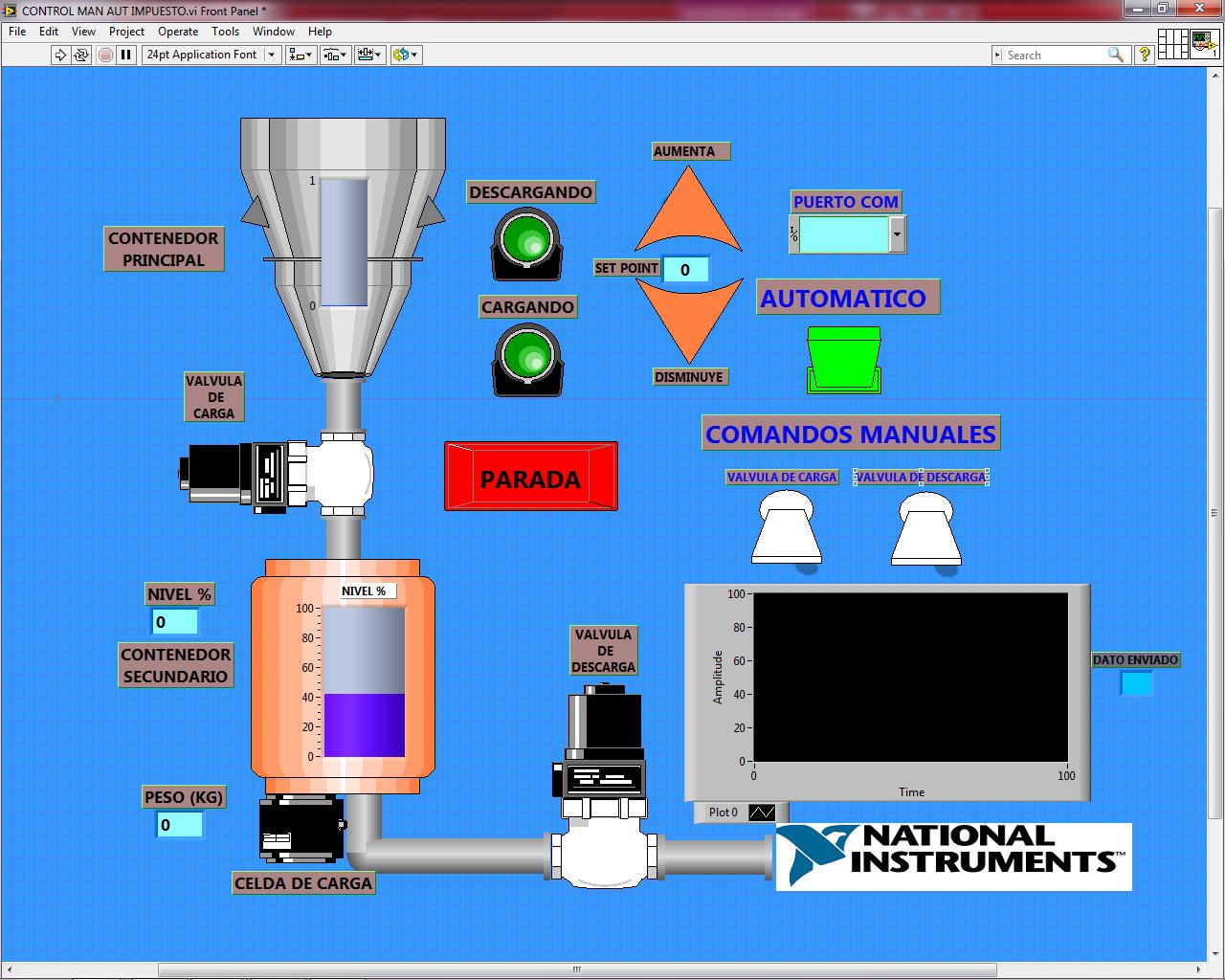

realizaremos un programa para grabar en el pic , y este programa no establecera los valores del setpoint sino que ahora este valor lo controlaremos directamente desde labview . y para ello dejo la interfaz grafica que he realizado para el control de peso a traves de una celda de carga. aqui la transmision de datos se me ha complicado un poco y bueno espero podamos resolver este tema juntos.
dejo adjunta la imagen del proceso:
el proceso esta conformado por un contenedor principal tipo tolva el cual tendra un sensor capacitivo que indicara la presencia o no de producto solido. luego le sigue una valvula que controla el ingreso de producto al contenedor secundario, este ultimo contenedor posee una celda de carga que trabaja de 0 a 50 kg . de acuerdo al setpoint que vayamos a elegir este mandara la señal que cerrara esta primera valvula . esta señal sera una señal analoga que ingresaremos al conversor A/D de nuestro pic 16f877a y luego sera enviada por protocolo rs232 a nuestra pc por medio de un convertidor rs232 a usb , sin mas que agregar con respecto al proceso . les indico que no tengo idea de como enviar tantos caracteres al pic sin que se descontrole .. ps enviaria datos para control automatico, manual y tambien para el aumento y disminucion del setpoint el cual debe ser modificado en el pic desde labview
realizaremos un programa para grabar en el pic , y este programa no establecera los valores del setpoint sino que ahora este valor lo controlaremos directamente desde labview . y para ello dejo la interfaz grafica que he realizado para el control de peso a traves de una celda de carga. aqui la transmision de datos se me ha complicado un poco y bueno espero podamos resolver este tema juntos.
dejo adjunta la imagen del proceso:
el proceso esta conformado por un contenedor principal tipo tolva el cual tendra un sensor capacitivo que indicara la presencia o no de producto solido. luego le sigue una valvula que controla el ingreso de producto al contenedor secundario, este ultimo contenedor posee una celda de carga que trabaja de 0 a 50 kg . de acuerdo al setpoint que vayamos a elegir este mandara la señal que cerrara esta primera valvula . esta señal sera una señal analoga que ingresaremos al conversor A/D de nuestro pic 16f877a y luego sera enviada por protocolo rs232 a nuestra pc por medio de un convertidor rs232 a usb , sin mas que agregar con respecto al proceso . les indico que no tengo idea de como enviar tantos caracteres al pic sin que se descontrole .. ps enviaria datos para control automatico, manual y tambien para el aumento y disminucion del setpoint el cual debe ser modificado en el pic desde labview
