AutoCad - Ayuda con fondo de bloque

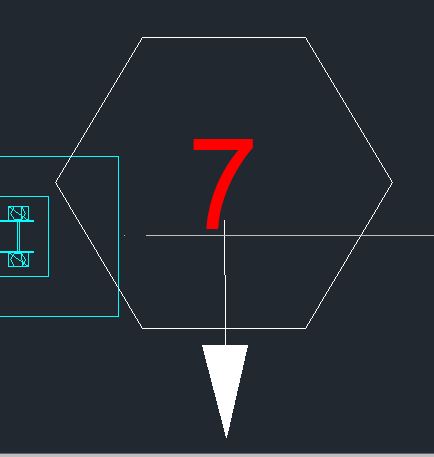

Hola, soy relativamente nuevo en el uso del autocad y queria saber como hacer que un bloque quede por arriba de otras lineas, por ejemplo, asi es como tengo el bloque ahora...



Pero en realidad quiero que me quede de esta manera...



Espero me puedan ayudar, gracias.

Hola
Sustituye el contorno que tienes como lineas o polilineas por una máscara o wipeout o agrega la máscara detras de esas lineas con la misma forma

El comando para dibujarlo es "_wipeout" (no sé en que idioma usas el cad, pero si no es en inglés escríbelo así como te lo puse con el guion bajo para que te lo reconozca)

Dentro del bloque deberás dibujar el contorno de la máscara con ese comando y enviarlo atrás del texto. Luego los bloques debes traerlos al frente de las líneas que quieres tapar

Me funciono, gracias. En el caso de una tabla de datos cualquiera se hace tambien con "_wipeout" o hay otro metodo, porque quiero hacer lo mismo con una tabla que por cosas de espacio, me queda justo sobre unas lineas.

Que dicha que te funciono.

Hay dos formas de hacer máscaras. Una es el wipeout que es solo un poligono que tapa lo que hay detrás. La otra es un XCLIP, que es una máscara que oculta o solo muestra cierta parte de un bloque.

Entonces el procedimineto para tu tabla solo podría ser de dos formas: 1-Hacerle el wipeout a la tabla o 2-Convertir lo que esté detrás en bloque (si no lo es ya) y aplicarle el XClip.

Ahora bien, el wipeout no necesariamente tiene que ser parte de un bloque como en los signos de tu pregunta anterior. Puedes hacer la tabla y simplemente crear el wipeout por su contorno, como un objeto más del dibujo. Lo que si te recomendaría en ese caso es que la tabla al final la hagas o un bloque o un grupo, para que sea más fácil lo de traer al frente / enviar al fondo. Solo colocar el wipeout sobre las lineas y la tabla sobbre el WO. Porque si tienes un monton de lineas y textos que ponerte a ordenar para que se oculten unas cosas y se vean otras te vas a liar mucho sin necesidad.

Suerte

Ok, gracias por la ayuda.
