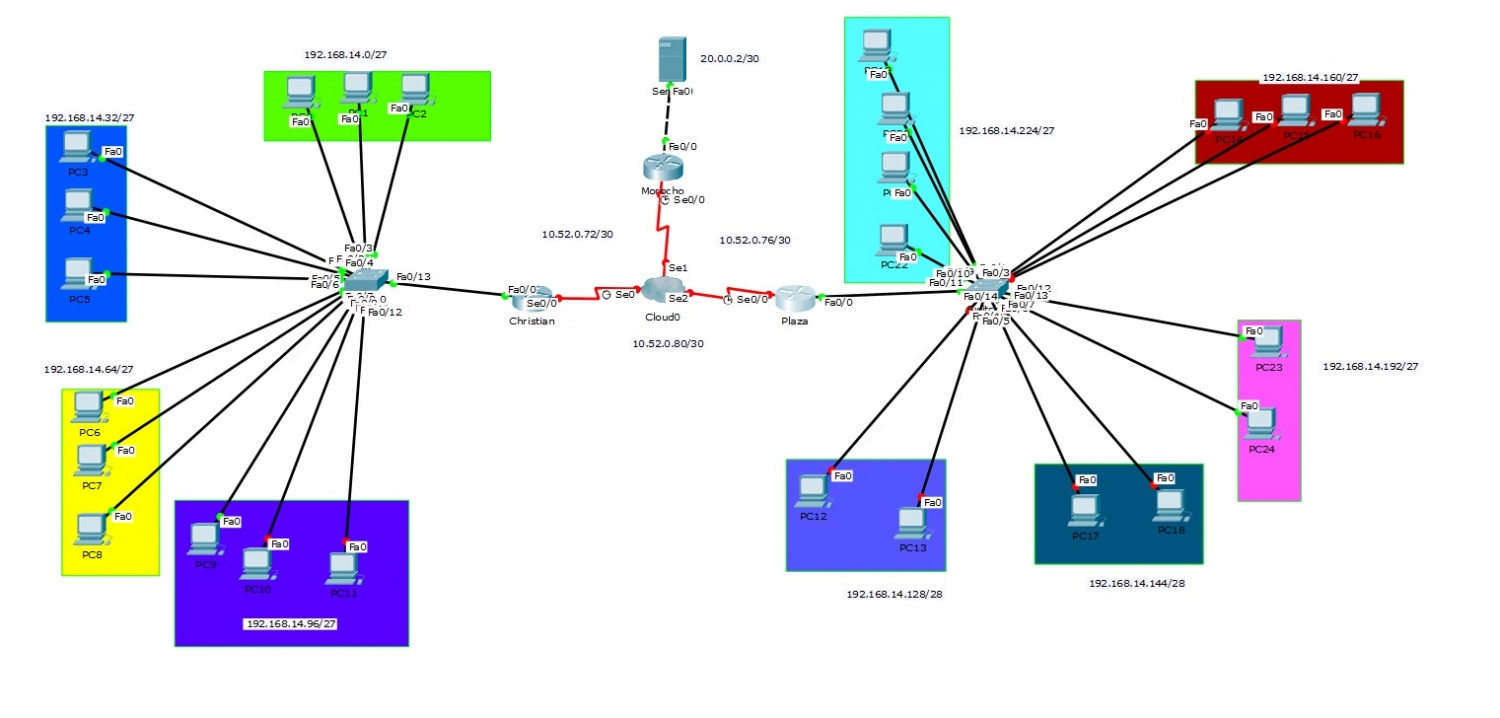

Para lograr la comunicación entre varias redes en la topología que has proporcionado, es una buena idea implementar VLANs y usar el enfoque de
router-on-a-stick. Esto te permitirá segmentar las redes y permitir la comunicación entre ellas a través de un único interfaz en el
router. Aquí te muestro cómo puedes hacerlo:
Configuración de VLANs y
router-on-a-stick:
1. Configurar VLANs en el
switch:
Configura las VLANs en el
switch y asigna los puertos a cada VLAN según la topología que has proporcionado.
2.
Asignar puertos a VLANs:
Asigna los puertos de los ordenadores a las VLANs correspondientes. En el
switch, utiliza comandos como
`switchport mode access` y
`switchport access vlan X`.
3.
Router-on-a-stick:
Configura una subinterfaz en el
router para cada VLAN que deseas comunicar. Cada subinterfaz representa una VLAN diferente y se asociará con un único interfaz físico del
router.
4.
Enrutamiento inter-VLAN:
Habilita el enrutamiento en el
router para permitir la comunicación entre las VLANs. Esto permitirá que los dispositivos en diferentes VLANs se comuniquen.
5.
Default Gateway:
Configura la dirección IP del
router como la puerta de enlace predeterminada en los dispositivos de cada VLAN.
Consideraciones:
- Cada VLAN en el
switch es tratada como una red separada.
- Las subinterfaces en el
router actúan como "puertas de enlace virtuales" para cada VLAN.
- El
router es responsable del enrutamiento entre las VLANs.
Con este enfoque, podrás lograr la comunicación entre las diferentes redes a través de un único interfaz en el
router. Las VLANs aseguran la segmentación de la red, lo que puede ser útil en términos de seguridad y administración.
Recuerda que los comandos y nombres de interfaces pueden variar según el modelo y versión del equipo Cisco. Siempre es recomendable consultar la documentación oficial del equipo para obtener instrucciones específicas y considerar contar con un profesional de redes para garantizar una configuración correcta y segura.
