Graficas desplazadas

Publicado por Daniel (6 intervenciones) el 28/09/2015 11:15:41
Hola mi pregunta es la siguiente, hice un programa que calcula una curvas basadas en una ecuación exponencial, el problema es que al darle plot a cada una, inicia en 0 en el eje x, quisiera saber si existe una forma de especificar el valor en x donde quiero que empiece a realizar la gráfica.

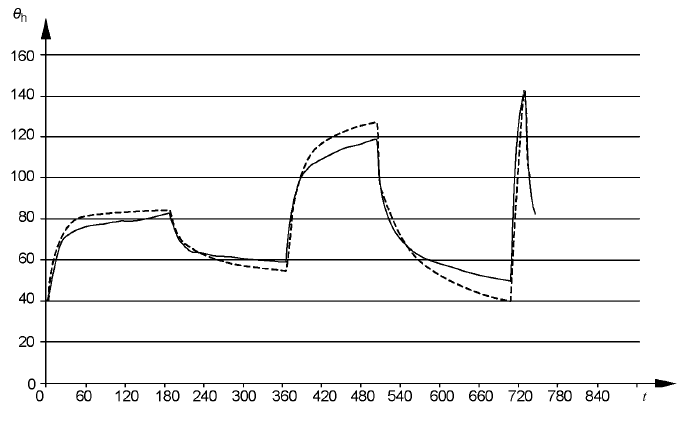

para tratar de ser mas claro dejo un ejemplo, el programa debería hacer una gráfica como la de la linea punteada:

bien

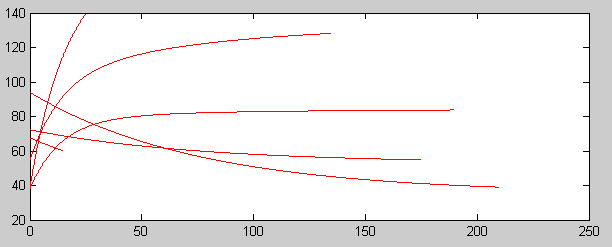

sin embargo cuando grafico aparecen así todas las curvas.

mal

de antemano muchas gracias por la ayuda
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
0
Responder
Imágen de perfil de Royeth
Val: 3.309
Plata
Ha mantenido su posición en Matlab (en relación al último mes)
Gráfica de Matlab

Graficas desplazadas

Publicado por Royeth (1818 intervenciones) el 28/09/2015 18:14:41
tu pregunta no fue muy clara , no sé si quieres cambiar los limites desde donde comienza el eje x por ejemplo :

1
xlim([10 40]) % donde 10 es el valor mínimo y 40 es el valor máximo

o si lo que quieres es hacer un desplazamiento de la gráfica por ejemplo :

1
2
3
4
5
x=0:10;
y=x.*exp(x);
plot(x,y)
hold on
plot(x+10,y,'-.r') %gráfica desplazada 10 unidades de x a la derecha

saludos
https://www.facebook.com/royethmatlab
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
1
Comentar
sin imagen de perfil

Graficas desplazadas

Publicado por Daniel (6 intervenciones) el 02/02/2016 16:13:05
Muchas gracias, lo solucioné con tu ayuda
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
0
Comentar

Graficas desplazadas

Publicado por michell (2 intervenciones) el 24/03/2019 21:26:00
A mi me ocurre algo similir, pero es tranbajando con el bloque matlab funciton. ¿ Se puede hacer que este bloque me grafique una ecuacion que no comienze en cero en el eje X, si no en un tiempo que le puede definir? ¿como?

gracias
