Comparto con ustedes un programa para proyectar funciones en 3 ejes realizado en el marco de un proyecto para la UTN Facultad Regional Santa Fe. Saludos.

Sergio Torres

1.0
estrellaestrellaestrellaestrellaestrella(3)

Publicado el 30 de Octubre del 2014gráfica de visualizaciones de la versión: 1.0
2.117 visualizaciones desde el 30 de Octubre del 2014
estrellaestrellaestrellaestrellaestrella
estrellaestrellaestrellaestrella
estrellaestrellaestrella
estrellaestrella
estrella

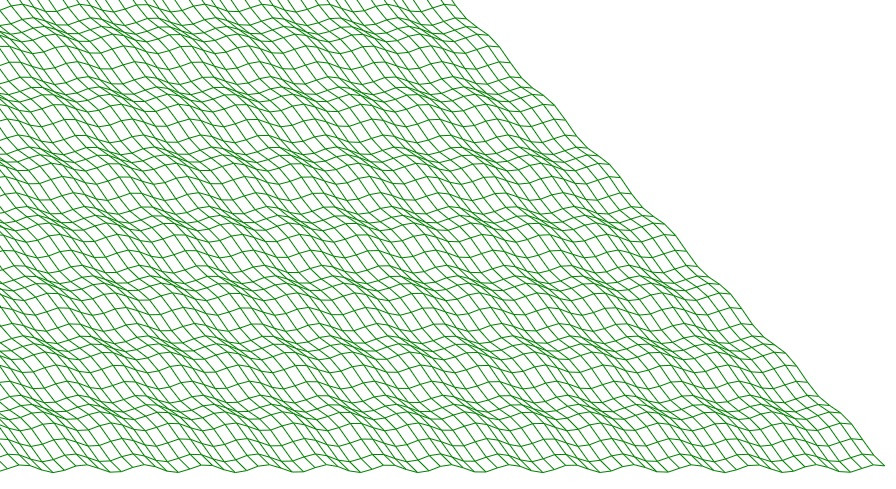

senoxsenoy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
<?php
//ángulo de proyección en grados parámetro modificable
    $angulo=15;
//proyección de y sobre el eje x , no modificable
    $d=cos($angulo/180*pi());
//proyección de z sobre el eje x , no modificable
    $d1=sin($angulo/180*pi());
//líneas sobre el eje x, modificable
    $m=80;
//líneas sobre el eje y, modificable
    $n=80;
//x1 x  mínimo x2 x máximo (intervalo de estudio)  modificable
    $x1=-450;
    $x2=450;
//y1 y mínimo y2 y máximo (intervalo de estudio) modificable
    $y1=-450;
    $y2=450;
//ev escala vertical modificable
    $ev=4;
//x3 intervalo de líneas sobre el eje x no modificable
    $x3=($x2-$x1)/($m-1);
//y3 intervalo de líneas sobre el eje y no modificable
    $y3=($y2-$y1)/($n-1);
//x abcisa, y ordenada, z cota (función ejemplo: seno (x) + seno (y) modificable)
    for ($i=1;$i<=$m;$i++) {
        for ($j=1;$j<=$n;$j++) {
            $x=$x1+$x3*($i-1);
            $y=$y1+$y3*($j-1);
            $ym[$i][$j]=$y-$x*$d;
            $zm[$i][$j]=(sin($x)+sin($y)-$x*$d1)*$ev;
        }
    }
?>
<html>
 <head>
 </head>
 <body>
<svg id="id_svg" width="1000" height="1000">
<?php
//trazado de lineas sobre eje x
    for ($i=1;$i<=$m;$i++) {
        $k=0;
        for ($j=2;$j<=$n;$j++) {
            $k=$k+1;
            echo '<line id="'.$i.'_'.$j.'" x1="'.$ym[$i][$k].'" y1="'.$zm[$i][$k].'" x2="'.$ym[$i][$j].'" y2="'.$zm[$i][$j].'" style="stroke:green; stroke-width:1"/>'."\n";

        }
    }
//trazado de líneas sobre eje y
    for ($j=1;$j<=$n;$j++) {
        $k=0;
        for ($i=2;$i<=$m;$i++) {
            $k=$k+1;
            echo '<line id="'.$k.'_'.$j.'" x1="'.$ym[$k][$j].'" y1="'.$zm[$k][$j].'" x2="'.$ym[$i][$j].'" y2="'.$zm[$i][$j].'" style="stroke:green; stroke-width:1"/>'."\n";
        }
    }
?>
</svg>
</body>
</html>
