Movimiento de un cable

Publicado por Antonio (5 intervenciones) el 25/01/2018 16:46:13
Estimados foreros,

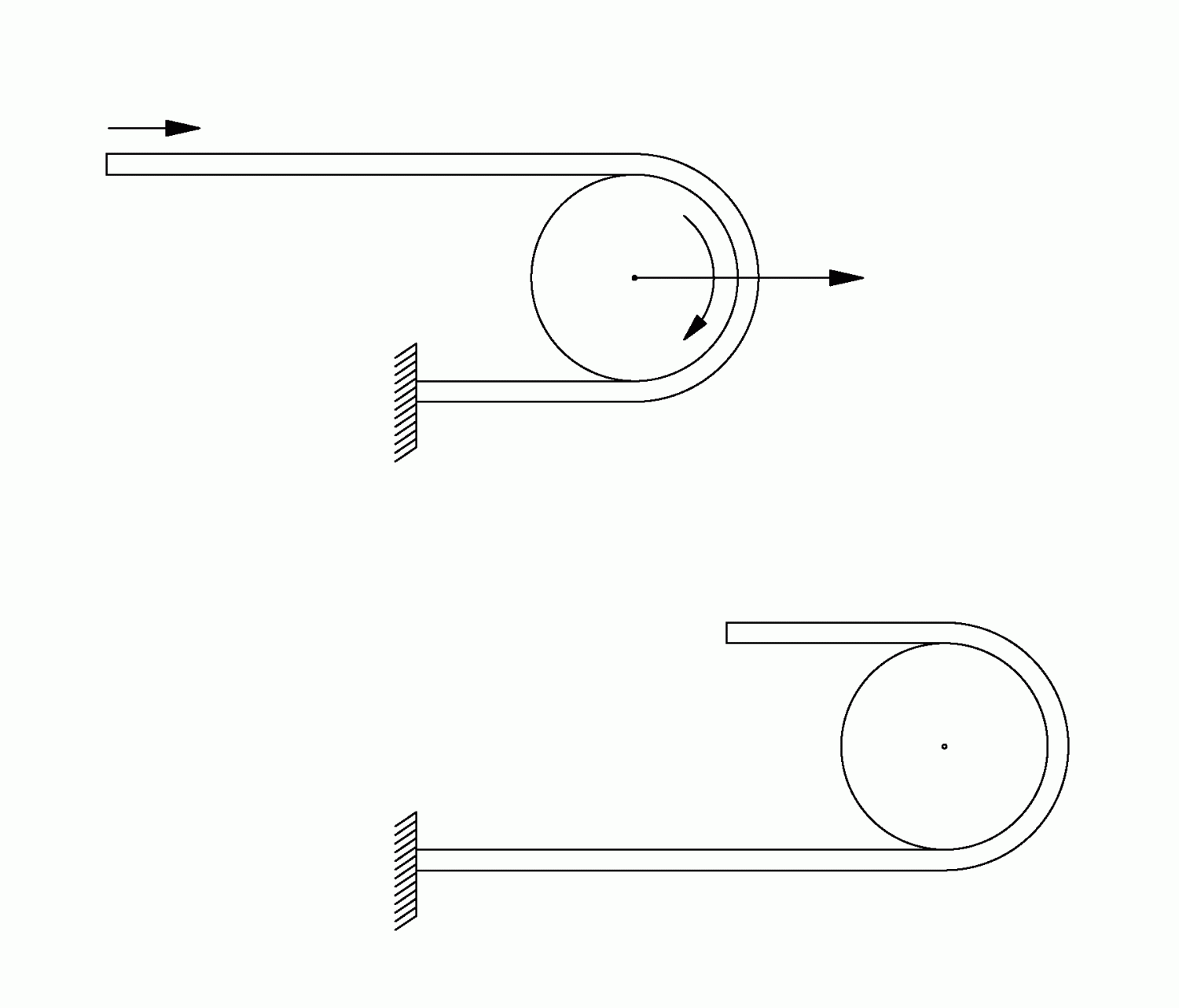

Estoy tratando de ejecutar la animación del movimiento de un cable que es arrastrado por una polea móvil. Como se puede ver en la imagen adjunta, el cable tiene un extremo fijo y es la polea la que va extendiendo al cable.
El movimiento de la polea es de traslación y rotación, muy sencillo de animar, pero mi problema es que no sé cómo resolver el movimiento de la cuerda para que siga a la polea. Mi programa es el 3DS Max 2017.
¿Alguien puede ayudarme en esto?
Muchas gracias anticipadas

Polea-movil
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
0
Responder
sin imagen de perfil
Val: 7
Ha mantenido su posición en 3D Studio Max (en relación al último mes)
Gráfica de 3D Studio Max

Movimiento de un cable

Publicado por Antonio (5 intervenciones) el 27/01/2018 19:17:37
Bueno, he podido resolver el problema de la animación en la polea "A", que era el objeto de mi consulta. Por si a alguien le interesa, este es mi procedimiento:
1) Con una spline he creado la ruta que debe seguir el cable
2) He dibujado un cilindro alto y delgado que simulará un trozo de cable.
3) Con el modificador "PathDeform (WSM)" he situado el cilindro en la ruta.
4) Coloco la polea sobre la curva de la ruta.
5) Ejecuto la animación trasladando por igual la polea y la ruta. En la misma animación he girado la polea el ángulo correspondiente al recorrido del cable.
6) Finalmente, he ocultado la ruta para que solo se vean el cable y la polea.
Si alguien desea más detalles, aquí estoy a su entera disposición
Muchas gracias
