Contador para marcador
Publicado por Jesus (4 intervenciones) el 30/12/2020 10:52:04
Buenos días
Estoy intentando hacer un proyecto que consiste en un marcador con 2 displays de 7 segmentos a través de 2 sensores ultrasonido
Buscando y buscando me he encontrado con este código que adjunto, que cubre el 70% de mis objetivos
Mi pregunta es
1) se puede cambiar el sensor por ultrasonido. Que debería cambiar tanto en programación como en conexión
2) se puede cambiar el display por 2 display de 1 dígito de 7 segmentos . Que debería cambiar tanto en programación como en conexión
3) se podría incorporar 2 tiras de led rgb con 4 pines. . Si es si donde se conectarían con arduino
4) se podría incorporar sonido con archivo avi o wav
Gracias por adelantado
Estoy intentando hacer un proyecto que consiste en un marcador con 2 displays de 7 segmentos a través de 2 sensores ultrasonido
Buscando y buscando me he encontrado con este código que adjunto, que cubre el 70% de mis objetivos
Mi pregunta es
1) se puede cambiar el sensor por ultrasonido. Que debería cambiar tanto en programación como en conexión
2) se puede cambiar el display por 2 display de 1 dígito de 7 segmentos . Que debería cambiar tanto en programación como en conexión
3) se podría incorporar 2 tiras de led rgb con 4 pines. . Si es si donde se conectarían con arduino
4) se podría incorporar sonido con archivo avi o wav
Gracias por adelantado
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137

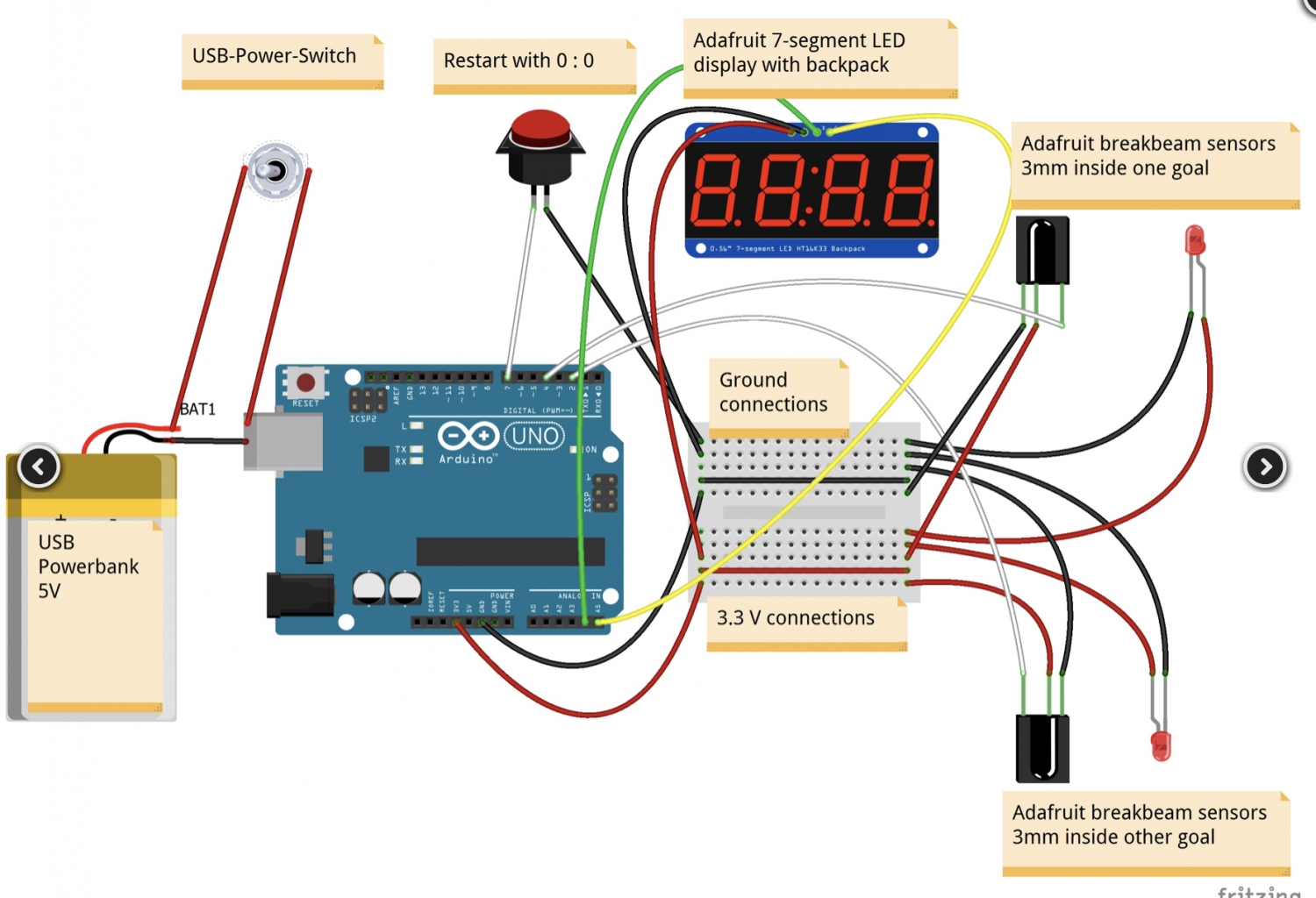

/* Code for automatic table soccer counter. By teacher Morgenthaler and student Leo at Swiss school www.oszt.ch*/// 3 lines importing libraries for the Adafruit display#include <Wire.h>#include <Adafruit_GFX.h>#include "Adafruit_LEDBackpack.h"// Initailizing the 7-segment displayAdafruit_7segment matrix = Adafruit_7segment();
// Defining varialbes for the two goalsint Rot;
int Blau;
// Defining Arduino's board-LED. For controlling purpose only during coding#define LEDPIN 13// Defining the two pins the data connections of the breakbeam sensors#define SENSORPIN 4#define SENSORPIN2 2// Defining the pin for the back to zero button#define SENSORPIN3 7 // Initalizing and defining states for the breakbeam sensors and the back to zero buttonint sensorState = 0, lastState=0;int sensorState2 = 0, lastState2=0;int sensorState3 = 0, lastState3=0;void setup() { // Initializing Arduino's board LED for outputpinMode(LEDPIN, OUTPUT);
// Initializing pin for input from breakbeam sensorpinMode(SENSORPIN, INPUT);
// Activating the pullup resistor for this pin to make the two sensor states clear for ArduinodigitalWrite(SENSORPIN, HIGH);
// Same for other breakbeam sensorpinMode(SENSORPIN2, INPUT);
digitalWrite(SENSORPIN2, HIGH);
// Same for back to zero buttonpinMode(SENSORPIN3, INPUT);
digitalWrite(SENSORPIN3, HIGH);
// Start value for goals Rot = 0; Blau = 0; //Define address for displaymatrix.begin(0x70);
}void loop(){
// Next 3 lines: Read and save states of the 2 sensors and the back to zero buttonsensorState = digitalRead(SENSORPIN);
sensorState2 = digitalRead(SENSORPIN2);
sensorState3 = digitalRead(SENSORPIN3);
// The following lines are for displaying the the goal values on the display. // This if argument prevents from displaying a zero with numbers under 10if(Rot / 10)
// Display position 0 will show the first position of goal variable Rotmatrix.writeDigitNum(0, (Rot / 10) );
// Display position 1 will show the second position of goal variable Rotmatrix.writeDigitNum(1, Rot % 10 );
// A colon will be displayed between the two varialbesmatrix.drawColon(true);
// This if argument prevents from displaying a zero for other variableif(Blau / 10)
// Display position 3 will show the first position of goal variable Blaumatrix.writeDigitNum(3, (Blau / 10) );
// Display position 4 will show the second position of goal variable Blaumatrix.writeDigitNum(4, Blau % 10 );
// Display everyting abovematrix.writeDisplay();
// 3 if-else arguments following for the two breakbeam sensors and the back to zero button // If sensor light beam is broken, system reads status low and turns the control LED onif (sensorState == LOW) {
digitalWrite(LEDPIN, HIGH);
} // otherwise no power for the control LED else {digitalWrite(LEDPIN, LOW);
} // If SensorState does not differ from lastState... // (The "!" reverses the signal state to function correclty. // Without it, the goal values constantly increase when light beams ar UNbroken)if (sensorState && !lastState) {
// ...The message Unbroken would be displayed on Arduino's serial monitorSerial.println("1 Unbroken");
} // If it differs, "Broken" would be displayed and the goal variable Red is increased.if (!sensorState && lastState) {
Serial.println("1 Broken");
Rot = Rot + 1;
} // Same for other breakbeam sensorif (sensorState2 && !lastState2) {
Serial.println("2 Unbroken");
}if (!sensorState2 && lastState2) {
Serial.println("2 Broken");
Blau = Blau + 1;
} // Check status of back to zero buttonif (sensorState3 && !lastState3) {
} // If pressed, the serial display would show "reset" and both goal variables are reset to zero.if (!sensorState3 && lastState3) {
Serial.println("reset");
Blau = 0; Rot = 0; // Clears everything displayed on LEDmatrix.clear();
} // Save the last sensor states lastState = sensorState; lastState2 = sensorState2; lastState3 = sensorState3;}// End of programm. Restart void loopValora esta pregunta
