Planos Tableros de Control Electrico

Publicado por Carlos (1 intervención) el 29/08/2015 02:32:25
Buen día a todos.

Tengo encomendado realizar los planos de varios tableros de control. El problema es que no se si sea correcto como los estoy dibujando ya que no utilice simbología eléctrica.

Este seria uno de los tableros:

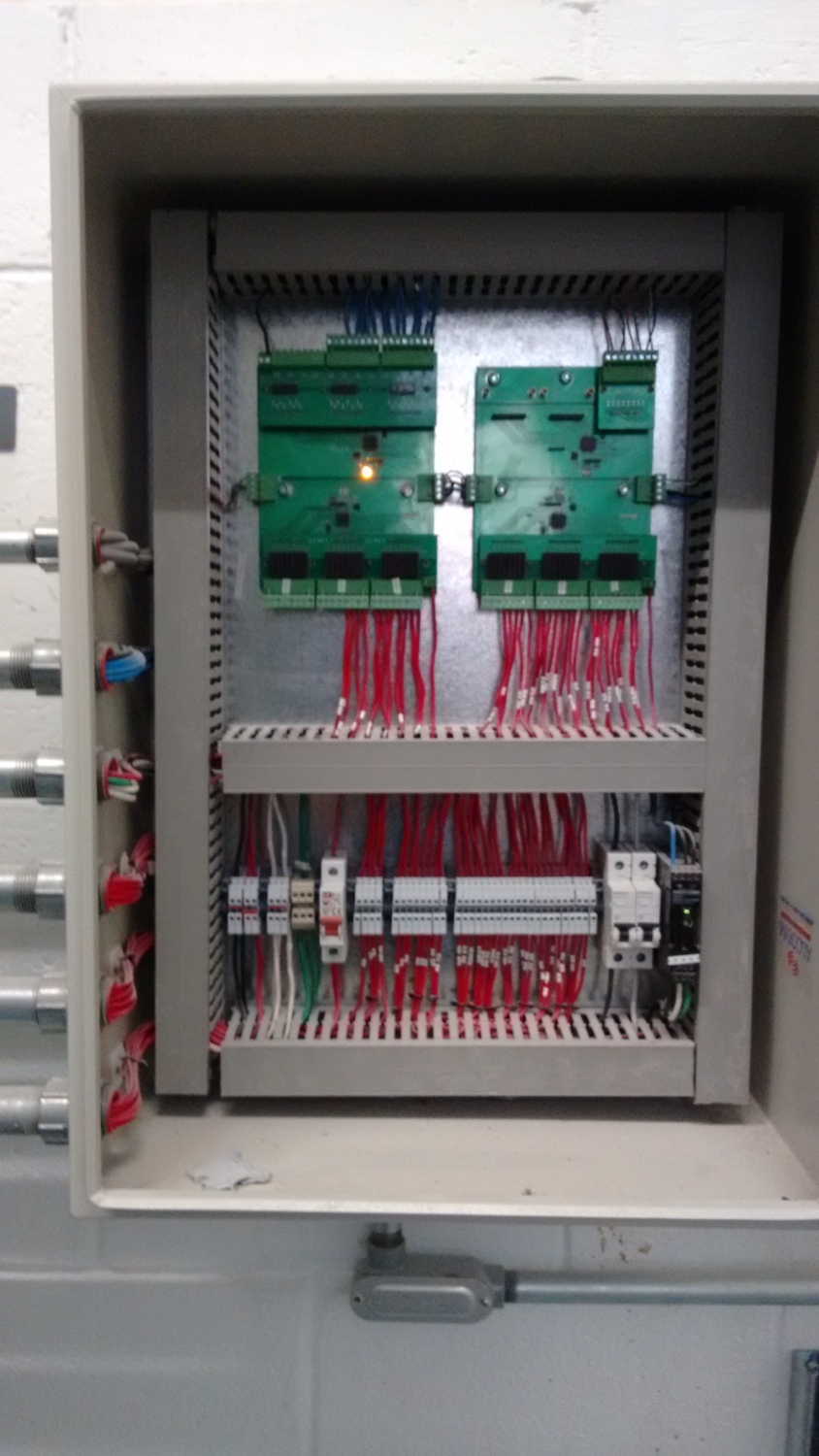

IMG_20150812_121318827
Tablero_1-CCM-Presentacion1

otro tablero:

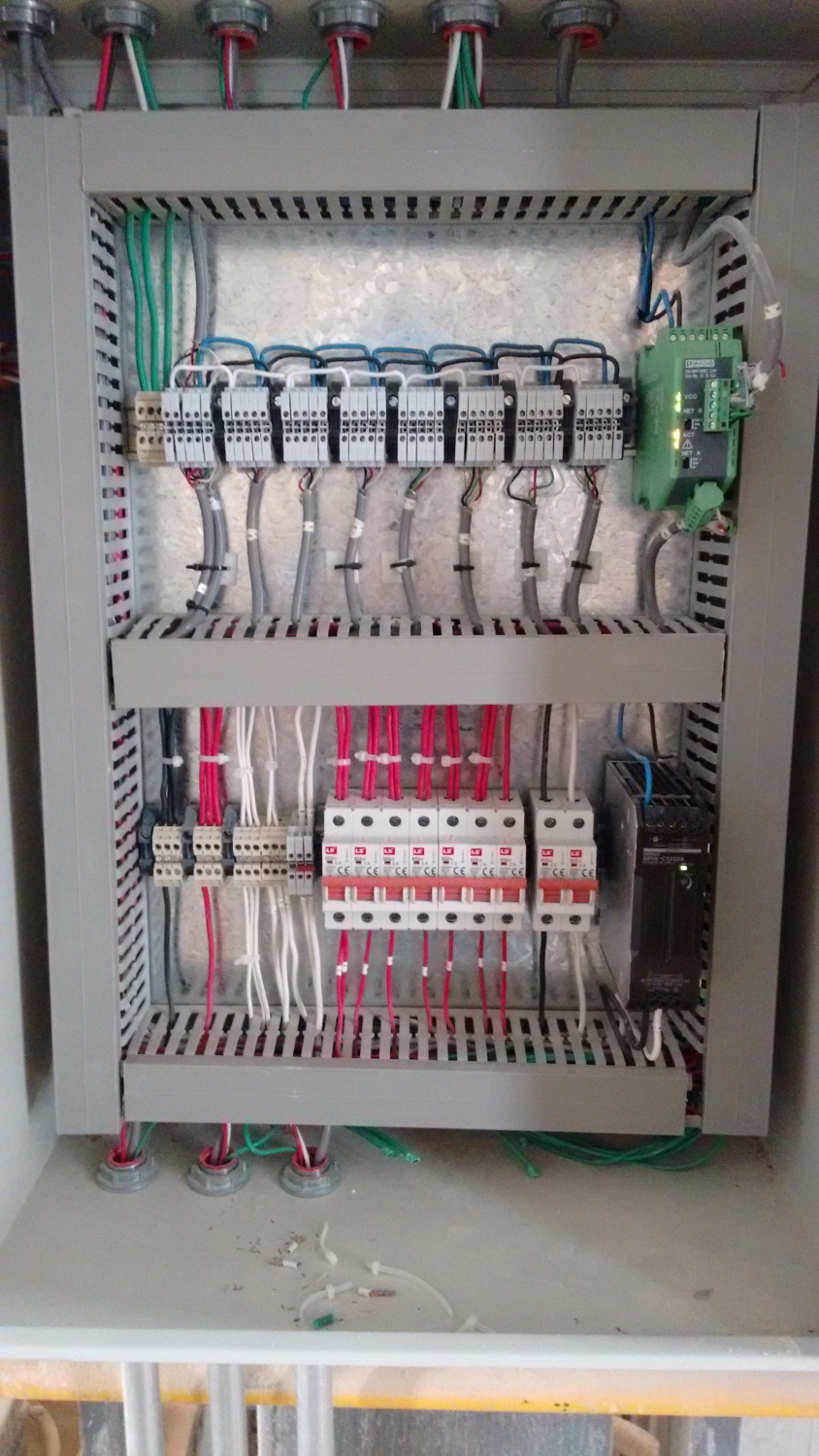

IMG_20150812_144359095
Tablero_4-Presentacion3

Cualquier recomendación sera bien recibida
Saludos
