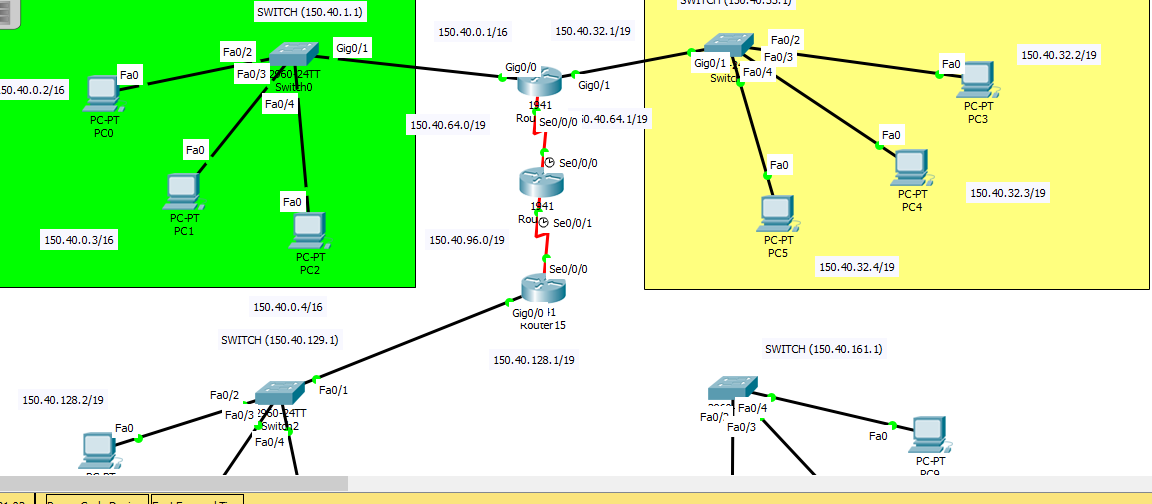

Basado en la imagen proporcionada y la descripción del problema, parece que estás intentando configurar las interfaces FastEthernet en un
router Cisco para conectarlo con
switches y otro

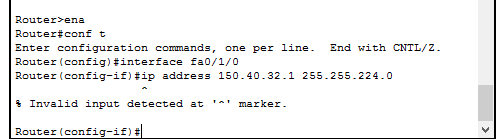

router. El mensaje de "inválido" que mencionas podría estar relacionado con una configuración incorrecta o un estado de interfaz inadecuado. A continuación, te proporciono algunos pasos para abordar el problema:
1.
Verificar la conexión física:
Asegúrate de que los cables estén conectados correctamente entre las interfaces FastEthernet del
router y los puertos correspondientes en los
switches y el otro
router.
2.
Verificar el estado de la interfaz:
Antes de configurar la dirección IP en la interfaz, verifica si la interfaz está activada. Puedes usar el siguiente comando para verificar el estado de la interfaz:
Asegúrate de que la interfaz esté "up" y "up".
3.
Configuración de la interfaz:
Para configurar la dirección IP en la interfaz FastEthernet, asegúrate de estar en el modo de configuración de interfaz:
Luego, configura la dirección IP utilizando el comando
`ip address <IP> <Máscara>`:
Finalmente, habilita la interfaz:
Repite este proceso para cada interfaz FastEthernet que desees configurar.
4.
Verificar la configuración:
Utiliza el comando
`show running-config` para verificar si la configuración de las interfaces se ha aplicado correctamente. Asegúrate de que las interfaces tengan las direcciones IP configuradas y que estén habilitadas.
5.
Pruebas de conectividad:
Después de configurar las interfaces, realiza pruebas de conectividad para asegurarte de que las diferentes partes de la red se estén comunicando correctamente.
Si sigues teniendo problemas después de seguir estos pasos, podría ser útil proporcionar más detalles sobre los comandos que estás utilizando y los mensajes de error exactos que estás recibiendo. Además, verifica que no haya problemas físicos con los cables y asegúrate de que las interfaces estén configuradas en los modos adecuados (
trunk, acceso, etc.) según la topología de la red.
