Ayuda codigo MATLAB
Publicado por Jose (1 intervención) el 26/08/2014 18:26:53
Buenos dias a todos ustedes, si alguien me pudiese ayudar tengo esté codigo del libro de ogata pero no se que error tengo. ya lo he revisado varias veces pero me sigue saliendo el mismo error
"??? Error using ==> plot
Vectors must be the same lengths."
esté es el codigo:
% ------- Gráficas bidimensional y tridimensional de la respuesta
% escalón de un sistema de segundo orden estandar con wn=1
% y zet=0, 0.2, 0.4, 0.6, 0.8, y 1. -------
t=0:0.2:10;
zeta=[0 0.2 0.4 0.6 0.8 1];
for n=1:6;
num=1;
den=[1 2*zeta(n) 1];
[y(1:51,n),x,t]=step(num,den,t);
end
% Para representar un diagrama bidimensional, introduzca la orden
% plot(t,y).
plot(t,y)
grid
title('Respuesta a un escalón unitario con \omega–n%1y \zeta= (0, 0.2, 0.4, 0.6, 0.8, 1')
xlabel('t (seg)')
ylabel('Respuesta')
text(4.1,1.86,'\zeta%0')
text(3.5,1.5,'0.2')
text(3.5,1.24,'0.4')
text(3.5,1.08,'0.6')
text(3.5,0.95,'0.8')
text(3.5,0.86,'1.0')
% Para representar un diagrama tridimensional, introduzca la orden
mesh(t,zeta,y')
mesh(t,zeta,y')

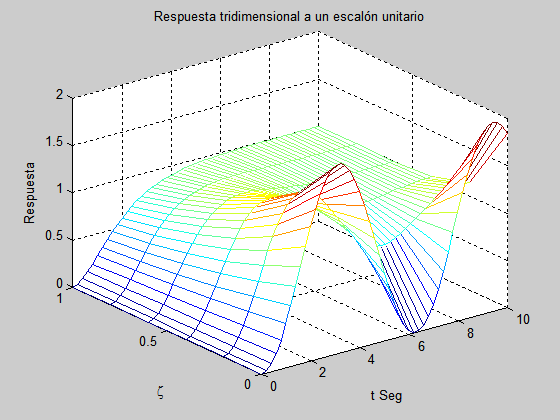

title('Respuesta tridimensional a un escalón unitario')
xlabel('t Seg')
ylabel('\zeta')
zlabel('Respuesta')
Agradezco sus respuestas.
"??? Error using ==> plot
Vectors must be the same lengths."
esté es el codigo:
% ------- Gráficas bidimensional y tridimensional de la respuesta
% escalón de un sistema de segundo orden estandar con wn=1
% y zet=0, 0.2, 0.4, 0.6, 0.8, y 1. -------
t=0:0.2:10;
zeta=[0 0.2 0.4 0.6 0.8 1];
for n=1:6;
num=1;
den=[1 2*zeta(n) 1];
[y(1:51,n),x,t]=step(num,den,t);
end
% Para representar un diagrama bidimensional, introduzca la orden
% plot(t,y).
plot(t,y)
grid
title('Respuesta a un escalón unitario con \omega–n%1y \zeta= (0, 0.2, 0.4, 0.6, 0.8, 1')
xlabel('t (seg)')
ylabel('Respuesta')
text(4.1,1.86,'\zeta%0')
text(3.5,1.5,'0.2')
text(3.5,1.24,'0.4')
text(3.5,1.08,'0.6')
text(3.5,0.95,'0.8')
text(3.5,0.86,'1.0')
% Para representar un diagrama tridimensional, introduzca la orden
mesh(t,zeta,y')
mesh(t,zeta,y')
title('Respuesta tridimensional a un escalón unitario')
xlabel('t Seg')
ylabel('\zeta')
zlabel('Respuesta')
Agradezco sus respuestas.
