Color GUI

Publicado por José (35 intervenciones) el 13/05/2020 08:14:37

Buena noche.

Cómo puedo cambiar el color de un text que aparece en una gráfica al cambiarle el fondo a la gráfica, es decir, el text que estoy haciendo aparecer en la grafica es color blanco cuando el fondo es negro y quiero que cuando cambie el fondo a blanco el text se haga negro, los cambios de los fondos ya están programados mediante el uso de un ''uicontextmenu'' que ya esta generado y funciona.

Gracias de antemano

Valora esta pregunta

Me gusta: Está pregunta es útil y esta clara

No me gusta: Está pregunta no esta clara o no es útil

0

Responder

Pos: 3

Val: 918

Color GUI

Publicado por Daniel (354 intervenciones) el 13/05/2020 10:47:14

Hola,

1

set(h,'Color', 'red');

donde h es el handle al elemento al que se desea cambiar el color.

Saludos,
Daniel Rodríguez
Analytics Lane

Valora esta respuesta

Me gusta: Está respuesta es útil y esta clara

No me gusta: Está respuesta no esta clara o no es útil

0

Comentar

Pos: 16

Val: 65

Color GUI

Publicado por José (35 intervenciones) el 13/05/2020 20:12:11

Estoy usando la función text para mostrar en una gráfica el valor máximo en una gráfica, el cual no es un handle y además lo estoy usando dentro del Callback de un uicontrol, entonces utilizar set no creo que me funcione en este caso.

Valora esta respuesta

0

Comentar

Pos: 1

Val: 6.975

Color GUI

Publicado por JOSE JEREMIAS CABALLERO (5917 intervenciones) el 14/05/2020 01:46:23

Estimado, tendría una ayuda más acertada si pudiera brindar una información más detallada como por ejemplo subir su código. De esa manera quien tenga ese sentir de poder apoyarle puede entender su pregunta y le brinde la respuestá más acertada a su pregunta.

Saludos
JOSE JEREMIAS CABALLERO
Asesor de Proyectos con Matlab
Servicios de programación matlab
Servicio de Asesoría Online en Matlab
[email protected]

http://matlabcaballero.blogspot.com
https://www.facebook.com/matlabcaballero

Valora esta respuesta

0

Comentar

Pos: 3

Val: 918

Color GUI

Publicado por Daniel (354 intervenciones) el 14/05/2020 09:09:21

Hola,

Lo primero, se puede cambiar el color al crear el objeto, en la mayoría de los casos solo hay que agregar la propiedad color. Por ejemplo, para un texto:

1

text(x,y,'txt', 'color', 'red')

Si se quiere hacer a posteriori hay que tener la referencia al texto (handle) que se puede entre los hijos de la figura (o de algún hijo de la figura dependiendo de cómo se hubiese creado el texto)

1

get(h,'Children')

donde h es el handle a la figura.

Saludos,
Daniel Rodríguez
Analytics Lane

Valora esta respuesta

0

Comentar

Pos: 16

Val: 65

Color GUI

Publicado por José (35 intervenciones) el 15/05/2020 05:55:48

Daniel muchísimas gracias por tu explicación, lo solucione de esa manera.

José ya subo los códigos para dar un mejor contexto de los problemas.

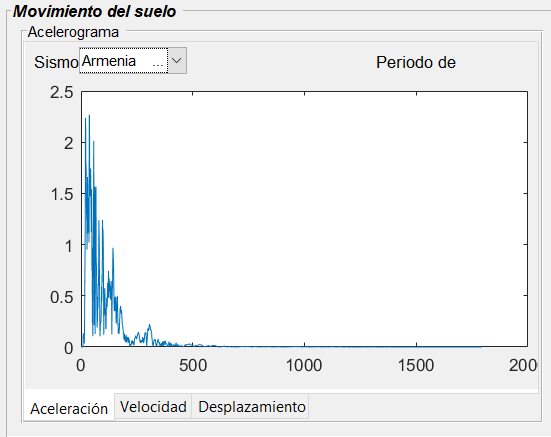

Me surgio otro problema, se selecciona una gráfica de un uicontrol tipo pop up, y al undir click derecho para por ejemplo acceder a una de las varias opciones para modificar la grafica, al querer volver a seleccionar la mismas grafica u otra del pop up esta ya no aparece de la forma inicial.

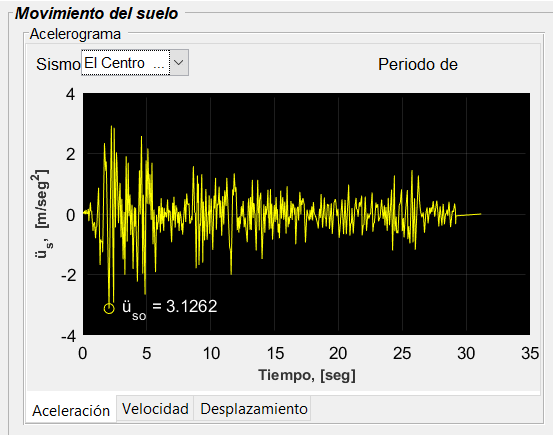

Captura

CÓDIGO DEL POP UP

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

h_sismo = uicontrol('Parent',tab_tiempo, ...

  	'Style','Popup',...

	'Units','normalized', ...

	'BackgroundColor',[1 1 1], ...

    'FontName',FontName,'FontSize',9,...

	'ListboxTop',0, ...

	'Position',[.11 .78 .21 .2], ...

	'String','El Centro|Armenia|Mexico|Paez|Loma Prieta E-W|Loma Prieta N-S|Loma Prieta VERT',...

    'CallBack', ['valor=get(h_sismo,''value'');',...

            'sismos = {''elcentro.txt'',''armenia.txt'',''mexico_n.txt'',''paez.txt'',''loma_ew.txt'',''loma_ns.txt'',''loma_ver.txt''};',...

            'sis = load(char(sismos(valor)));',...

            'dt = .02;',...

            'time =  transpose(dt*(1:length(sis)));',...

            'n_sis = sis/100;',...

            'amax=max(max(n_sis),abs(min(n_sis))),'...,

            'if amax==max(n_sis),'...,

            'x=max(n_sis);'...,

            'else,'...,

            'x=min(n_sis),'...,

            'end,'...,

            'amax=find(n_sis==x),'...,

            'plot(acel_base,time,n_sis,time(amax),n_sis(amax),''oy'',''UIContextMenu'',menu_fondo,''color'',''y''),',...

            'txt_acel=[''ü_{so} = '',num2str(abs(n_sis(amax)))];'...,

            'if get(m_negro,''Checked'')==''on'','...,

            'txt_acel=text(acel_base,time(amax)+1.01,n_sis(amax),txt_acel,''color'',[1 1 1]),'...,

            'elseif get(m_blanco,''Checked'')==''on'','...,

            'txt_acel=text(acel_base,time(amax)+1.01,n_sis(amax),txt_acel,''color'',[0 0 0]),'...,

            'end,'...,

            'grid(acel_base,''on''),',...

            'set(acel_base,''color'',[0 0 0]),set(acel_base,''xcolor'',[0 0 0]),set(acel_base,''ycolor'',[0 0 0]),set(acel_base,''GridColor'',[0.8 0.8 0.8]),',...

            'set(m_negro,''checked'',''on''),set(m_blanco,''checked'',''off''),',...

            'ylabel(acel_base,''ü_s,  [m/seg^2]'',''fontsize'',9,''FontWeight'',''bold'',''color'',[.2 .2 .2]),',...

            'xlabel(acel_base,''Tiempo, [seg]'',''fontsize'',9,''FontWeight'',''bold'',''color'',[.2 .2 .2]),',...

            'vel_sis = machethomson(transpose(n_sis),1/dt,.1,1);',...

            'vmax=max(max(vel_sis),abs(min(vel_sis))),'...,

            'if vmax==max(vel_sis),'...,

            'x=max(vel_sis);'...,

            'else,'...,

            'x=min(vel_sis),'...,

            'end,'...,

            'vmax=find(vel_sis==x),'...,

            'plot(vel_base,time,vel_sis,''r'',time(vmax),vel_sis(vmax),''or'',''UIContextMenu'',menu_fondo),',...

            'txt_vel=[''u^{.}_{so} = '',num2str(abs(vel_sis(vmax)))];'...,

            'if get(m_negro,''Checked'')==''on'','...,

            'txt_vel=text(vel_base,time(vmax)+1.01,vel_sis(vmax),txt_vel,''color'',[1 1 1]),'...,

            'elseif get(m_blanco,''Checked'')==''on'','...,

            'txt_vel=text(vel_base,time(vmax)+1.01,vel_sis(vmax),txt_vel,''color'',[0 0 0]),'...,

            'end,'...,

            'grid(vel_base,''on''),',...

            'set(vel_base,''color'',[0 0 0]),set(vel_base,''xcolor'',[.3 .3 .3]),set(vel_base,''ycolor'',[.3 .3 .3]),set(vel_base,''GridColor'',[0.8 0.8 0.8]),',...

            'ylabel(vel_base,''u^{.}_s,  [m/seg]'',''fontsize'',9,''FontWeight'',''bold'',''color'',[.2 .2 .2]),',...

            'xlabel(vel_base,''Tiempo, [seg]'',''fontsize'',9,''FontWeight'',''bold'',''color'',[.2 .2 .2]),',...

            'des_sis = machethomson(transpose(n_sis),1/dt,.1,2);',...

            'dmax=max(max(des_sis),abs(min(des_sis))),'...,

            'if dmax==max(des_sis),'...,

            'x=max(des_sis);'...,

            'else,'...,

            'x=min(des_sis),'...,

            'end,'...,

            'dmax=find(des_sis==x),'...,

            'plot(des_base,time,des_sis,''c'',time(dmax),des_sis(dmax),''oc'',''UIContextMenu'',menu_fondo),',...

            'txt_des=[''u_{so} = '',num2str(abs(des_sis(dmax)))];'...,

            'if get(m_negro,''Checked'')==''on'','...,

            'txt_des=text(des_base,time(dmax)+1.01,des_sis(dmax),txt_des,''color'',[1 1 1]),'...,

            'elseif get(m_blanco,''Checked'')==''on'','...,

            'txt_des=text(des_base,time(dmax)+1.01,des_sis(dmax),txt_des,''color'',[0 0 0]),'...,

            'end,'...,

            'grid(des_base,''on''),',...

            'set(des_base,''color'',[0 0 0]),set(des_base,''xcolor'',[.3 .3 .3]),set(des_base,''ycolor'',[.3 .3 .3]),set(des_base,''GridColor'',[0.8 0.8 0.8]),',...

            'ylabel(des_base,''u_s,  [m]'',''fontsize'',9,''FontWeight'',''bold'',''color'',[.2 .2 .2]),',...

            'xlabel(des_base,''Tiempo, [seg]'',''fontsize'',9,''FontWeight'',''bold'',''color'',[.2 .2 .2]),',...

            'set(text_per,''enable'',''on''),',...

            'set(jTabGroup,''visible'',''on''),',...

            'set(frec_acel,''visible'',''off''),',...

            'set(frec_acel.Children,''visible'',''off''),',...

]);

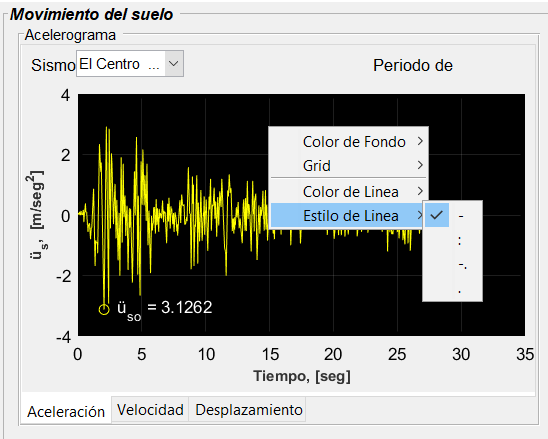

CÓDIGO DEL UICONTEXTMENU

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

menu_fondo = uicontextmenu;

% m_zoom = uimenu(menu_fondo,...

%     'Label','&Zoom');

%         m_zoomon = uimenu(m_zoom,...

%             'label','On',...

%             'callback',['set(m_zoomoff,''Checked'',''off''),',...

%                         'set(m_zoomon,''Checked'',''on''),',...

%                         'zoom on']);

%         m_zoomoff = uimenu(m_zoom,...

%             'Label', 'Off',...

%             'callback',['set(m_zoomoff,''Checked'',''on''),',...

%                         'set(m_zoomon,''Checked'',''off''),',...

%                         'zoom off']);

m_fondo = uimenu(menu_fondo,...

    'Label','&Color de Fondo');

        m_negro = uimenu(m_fondo,...

            'label','Negro',...

            'checked','on',...

            'callback',['set(m_blanco,''Checked'',''off''),',...

                        'set(m_negro,''Checked'',''on''),',...

                        'set(gca,''color'',''k''),',...

                        'txt_acel.Color=''w'',',...

                        'txt_vel.Color=''w'',',...

                        'txt_des.Color=''w''']);

        m_blanco = uimenu(m_fondo,...

            'Label', 'Blanco',...

            'callback',['set(m_blanco,''Checked'',''on''),',...

                        'set(m_negro,''Checked'',''off''),',...

                        'set(gca,''color'',''w''),'...,

                        'txt_acel.Color=''k'',',...

                        'txt_vel.Color=''k'',',...

                        'txt_des.Color=''k''']);

m_grid = uimenu(menu_fondo,...

    'Label','&Grid');

        m_gridon = uimenu(m_grid,...

            'label','On',...

            'checked','on',...

            'callback',['set(m_gridoff,''Checked'',''off''),',...

                        'set(m_gridon,''Checked'',''on''),',...

                        'set(gca,''Xgrid'',''on''),',...

                        'set(gca,''Ygrid'',''on'')']);

        m_gridoff = uimenu(m_grid,...

            'Label', 'Off',...

            'callback',['set(m_gridon,''Checked'',''off''),',...

                        'set(m_gridoff,''Checked'',''on''),',...

                        'set(gca,''Xgrid'',''off''),',...

                        'set(gca,''Ygrid'',''off'')']);

m_linea = uimenu(menu_fondo,...

    'Label','&Color de Linea',...

    'Separator','on');

        m_linea_azul = uimenu(m_linea,...

            'label','Azul',...

            'callback',['set(m_linea_rojo,''Checked'',''off''),',...

                        'set(m_linea_yellow,''Checked'',''off''),',...

                        'set(m_linea_azul,''Checked'',''on''),',...

                        'set(m_linea_magenta,''Checked'',''off''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''color'',''b'')']);

        m_linea_rojo = uimenu(m_linea,...

            'Label', 'Rojo',...

            'callback',['set(m_linea_rojo,''Checked'',''on''),',...

                        'set(m_linea_yellow,''Checked'',''off''),',...

                        'set(m_linea_magenta,''Checked'',''off''),',...

                        'set(m_linea_azul,''Checked'',''off''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''color'',''r'')']);

        m_linea_yellow = uimenu(m_linea,...

            'Label', 'Amarillo',...

            'checked','on',...

            'callback',['set(m_linea_yellow,''Checked'',''on''),',...

                        'set(m_linea_azul,''Checked'',''off''),',...

                        'set(m_linea_magenta,''Checked'',''off''),',...

                        'set(m_linea_rojo,''Checked'',''off''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''color'',''y'')']);

        m_linea_magenta = uimenu(m_linea,...

            'Label', 'Magenta',...

            'callback',['set(m_linea_magenta,''Checked'',''on''),',...

                        'set(m_linea_yellow,''Checked'',''off''),',...

                        'set(m_linea_azul,''Checked'',''off''),',...

                        'set(m_linea_rojo,''Checked'',''off''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''color'',''m'')']);

m_estilo = uimenu(menu_fondo,...

    'Label','&Estilo de Linea');

        m_linea_solid = uimenu(m_estilo,...

            'label','-',...

            'checked','on',...

            'callback',['set(m_linea_dotted,''Checked'',''off''),',...

                        'set(m_linea_dashdot,''Checked'',''off''),',...

                        'set(m_linea_punto,''Checked'',''off''),',...

                        'set(m_linea_solid,''Checked'',''on''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''LineStyle'',''-'')']);

        m_linea_dotted = uimenu(m_estilo,...

            'Label', ':',...

            'callback',['set(m_linea_dotted,''Checked'',''on''),',...

                        'set(m_linea_solid,''Checked'',''off''),',...

                        'set(m_linea_dashdot,''Checked'',''off''),',...

                        'set(m_linea_punto,''Checked'',''off''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''LineStyle'','':'')']);

        m_linea_dashdot = uimenu(m_estilo,...

            'Label', '-.',...

            'callback',['set(m_linea_dashdot,''Checked'',''on''),',...

                        'set(m_linea_solid,''Checked'',''off''),',...

                        'set(m_linea_dotted,''Checked'',''off''),',...

                        'set(m_linea_punto,''Checked'',''off''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''LineStyle'',''-.'')']);

        m_linea_punto = uimenu(m_estilo,...

            'Label', '.',...

            'callback',['set(m_linea_dashdot,''Checked'',''on''),',...

                        'set(m_linea_solid,''Checked'',''off''),',...

                        'set(m_linea_dotted,''Checked'',''off''),',...

                        'set(m_linea_punto,''Checked'',''off''),',...

                        'linea = get(gca,''children'');',...

                        'set(linea,''LineStyle'',''.'')']);

set(acel_base,'UIContextMenu',menu_fondo)

vel_base = axes('parent',tab_vel,...

    'Position',[.11 .12 .87 .74],...

    'visible','off',...

    'fontsize',8);

set(vel_base,'UIContextMenu',menu_fondo)

vel_base.ActivePositionProperty = 'outerposition';

des_base = axes('parent',tab_des,...

    'Position',[.11 .12 .87 .74],...

    'visible','off',...

    'fontsize',8);

set(des_base,'UIContextMenu',menu_fondo)

des_base.ActivePositionProperty = 'outerposition';

Valora esta respuesta

0

Comentar

Pos: 3

Val: 918

Color GUI

Publicado por Daniel (354 intervenciones) el 15/05/2020 09:17:36

Esto es porue al crear una gráfica nueva se borran las opciones de la anterior, tendras que volver a aplicar las opciones. Para esto lo mejor es llamar siempre a la misma función.

Valora esta respuesta

0

Comentar

Pos: 16

Val: 65

Color GUI

Publicado por José (35 intervenciones) el 15/05/2020 18:43:40

Podrías indicármelo con un ejemplo por favor.

Valora esta respuesta

0

Comentar
