Ayuda para implementar red en cisco packet tracert

Publicado por Gina (3 intervenciones) el 18/09/2017 07:13:34
BOGOTÁ:
Número de Sedes: 3
Número de equipos: 420
Descripción: Son sedes ubicadas en distritos lejanos para mejor cobertura y cada sede cuenta con edificios superiores a 2000 mts2 de área, con cableado estructurado. En la Sede Principal hay 210 equipos, en la sede B hay 90 y en la sede C 120 equipos.

MEDELLÍN:
Número de Sedes: 2
Número de Equipos: 250
Descripción: Dos sedes pequeñas idénticas con un área de 1200 mts2, cada una con 125 equipos.

MANIZALES:
Número de Sedes: 1
Número de Equipos: 50

PEREIRA:
Número de Sedes: 1
Número de Equipos: 120
Implemente la red con las siguientes direcciones ip en los routers para que se conectaran entre todas las ciudades.

router Bogota :
FastEthernet: 192.168.0.1
Bogota a Manizales 192.168.4.1
Bogota a Medellin 192.168.5.1
Bogota a Pereira 192.168.6.1

router Medellin :
FastEthernet: 192.168.1.1
Medellin a Manizales: 192.168.7.1
Medellin a Bogota: 192.168.5.2
Medellin a Pereira: 192.168.8.1

router Manizales :
FastEthernet: 192.168.2.1
Manizales a Bogota: 192.168.4.2
Manizales a Medellin: 192.168.7.2
Manizales a Pereira: 192.168.9.1

router Pereira :
FastEthernet: 192.168.3.1
Pereira a Bogota: 192.168.6.2
Pereira a Medellin: 192.168.8.2
Pereira a Manizales: 192.168.9.2
Después de eso estoy intentando conectar los servidores, el switch capa 3 para que haya conectividad entre todos los nodos, pero no me funciona, no se como hacerlo alguien me podría orientar como configurar cada equipo, switches, servidores etc.. en la red. Quisiera entender como puedo hacer que funcione, llevo intentándolo y ya no me salen mas ideas.

Me podrían orientar específicamente como hacerlo por favor yo voy intentándolo.

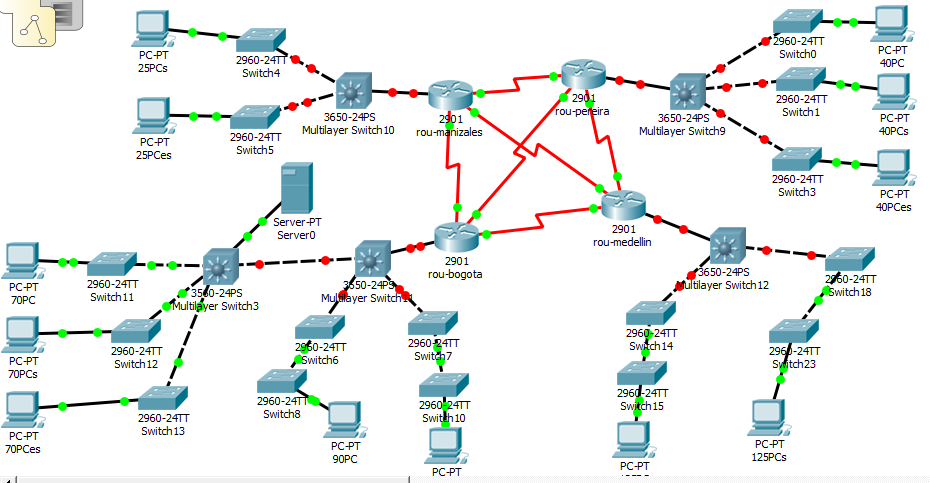

adjunto lo que llevo hasta ahora y la imagen. Porfavor ayuda solo pido eso por favor..
intento1
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
0
Responder
Imágen de perfil de Raymundo Apolinar

Ayuda para implementar red en cisco packet tracert

Publicado por Raymundo Apolinar articuloslibre@hotmail.com (321 intervenciones) el 20/09/2017 03:49:32
Buenas

Ahi esta el ecencario funcionado disculpa escribe por aqui se borro
la conversacion en facebook
Valora esta respuesta
Me gusta: Está respuesta es útil y esta claraNo me gusta: Está respuesta no esta clara o no es útil
1
