Bases de Datos - Necesito ayuda con un caso

El caso tiene como indicación lo siguiente: Para este caso de estudio se deberán identificar las entidades, atributos, relaciones, cardinalidades y construir el diagrama entidad relación asociado

En el gimnasio “Siempre en forma” se quiere implantar una BD para llevar el control de los socios, recursos utilizados, etc...Las especificaciones son las siguientes:

*Existen varias salas, de las cuales se quiere guardar información, como los metros cuadrados que ocupa, ubicación y tipo de sala (cardio, general, muscular). Cada sala se identifica con un número.

*Hay salas que tienen aparatos y salas que no. En las salas pueden tener o no lugar clases.

*Cada aparato se ubica en una única sala, y de cada uno de ellos se quiere tener almacenado su código, descripción y estado de conservación.

*También se quiere mantener información relacionada con las clases que se imparten (descripción y día/hora en la que se imparten); cada clase se identifica con un código de clase. Cada clase tiene asignada una sala en la que se imparte y un monitor.

*De cada monitor se quiere conocer el DNI, nombre, teléfono, si tiene o no titulación y experiencia profesional, así como las clases que puede impartir (preparación como monitor de aerobic, step, stretching, etc...).

*De cada socio se quiere conocer el número de socio, nombre, dirección, teléfono, profesión y datos bancarios, así como las clases a las que asiste.

*El gimnasio dispone también de pistas de squash, de las que se quiere conocer el número de pista, ubicación y estado. Las pistas de squash pueden ser utilizadas por socios, y existe un servicio de reserva de pista (en una fecha y a una hora).

De acuerdo a la información, realizar:
Entidades
Atributos
Relaciones
Cardinalidad
Diagrama

Agradecería mucho de su ayuda

Hola

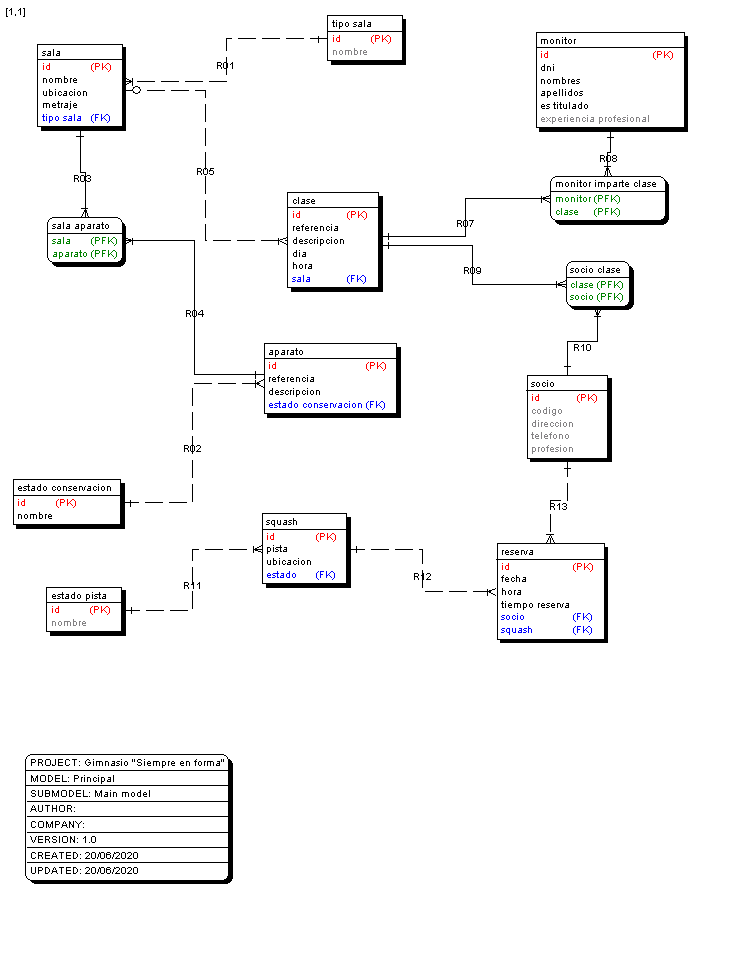

Modelo Lógico

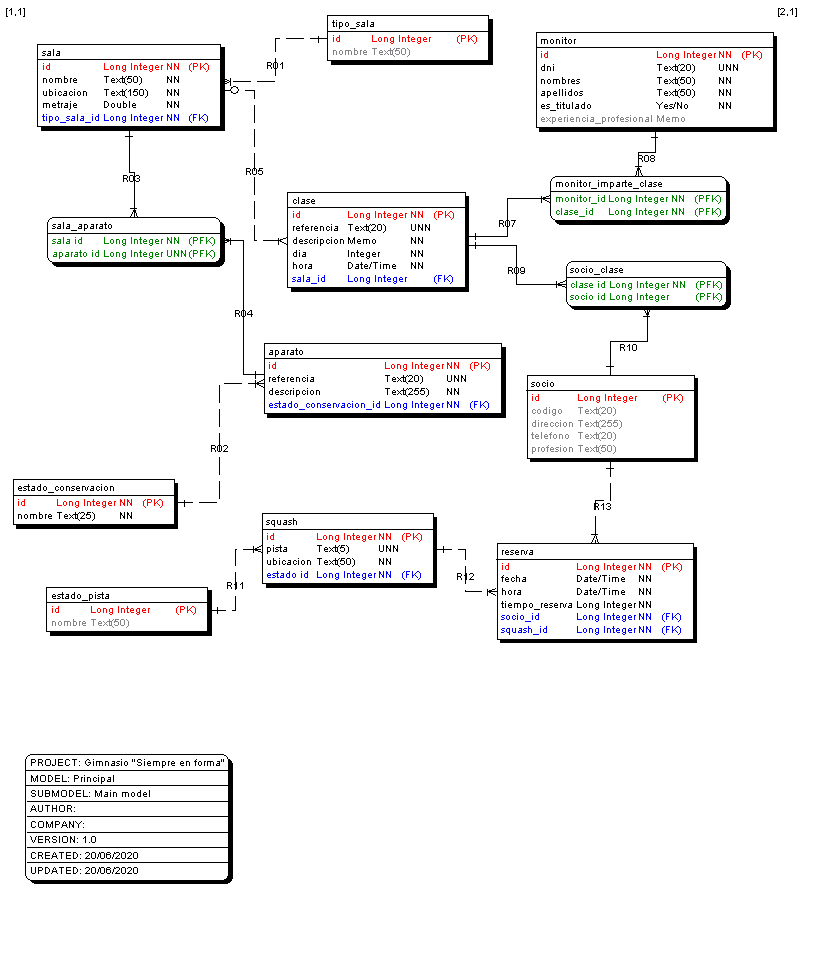

Modelo Físico como no especificas el otor de la base de datos se asume Access



Saludos

• Documents.rar(480,1 KB)

Muchas gracias, me pondré a practicarlo con otro que tengo por hacer que es parecido

Hola para realizar el modelo entidad relación la tablas en verde son los atributos para romper las relaciones n:m?

Las pistas de Squash se consideran salas y se desea conocer también
su tamaño y ubicación.
Las clases sólo se imparten en salas sin aparatos. Las salas con
aparatos siguen clasificándose en sala de cardio, general, etc.
En este caso se crearía una relación con clase y aparatos? #help
