ejercicio diagrama de clase

Publicado por jose (14 intervenciones) el 04/04/2021 18:48:59
Hola, he encontrado este ejercicio en internet, y no tengo ni idea de como se hace, haber si alguno de vosotros sabe hacerlo:


-Dibujar un posible diagrama de clases para el siguiente fragmento de código:
Compas unCompas = new Compas();
Circulo unCirculo = unCompas.dibujarCirculo(5);
Pincel unPincel = Cartuchera.getPinceles().getItem(2);
unPincel.setColor(new Color("#336677"));
unPincel.pintar(unCirculo);
int superficie = unCirculo.getSuperficie();
Valora esta pregunta
Me gusta: Está pregunta es útil y esta claraNo me gusta: Está pregunta no esta clara o no es útil
-1
Responder
Imágen de perfil de Kabuto
Val: 3.302
Oro
Ha mantenido su posición en Java (en relación al último mes)
Gráfica de Java

ejercicio diagrama de clase

Publicado por Kabuto (915 intervenciones) el 04/04/2021 21:23:35

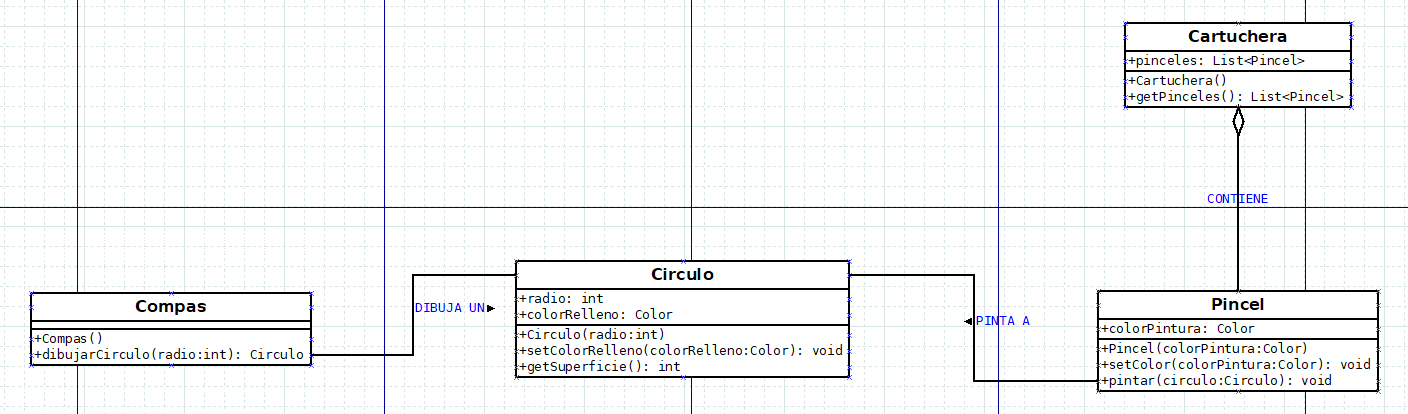

Pues no soy muy ducho en diagramas UML, pero creo que podría ser algo así:


imagen_2021-04-04_212258
