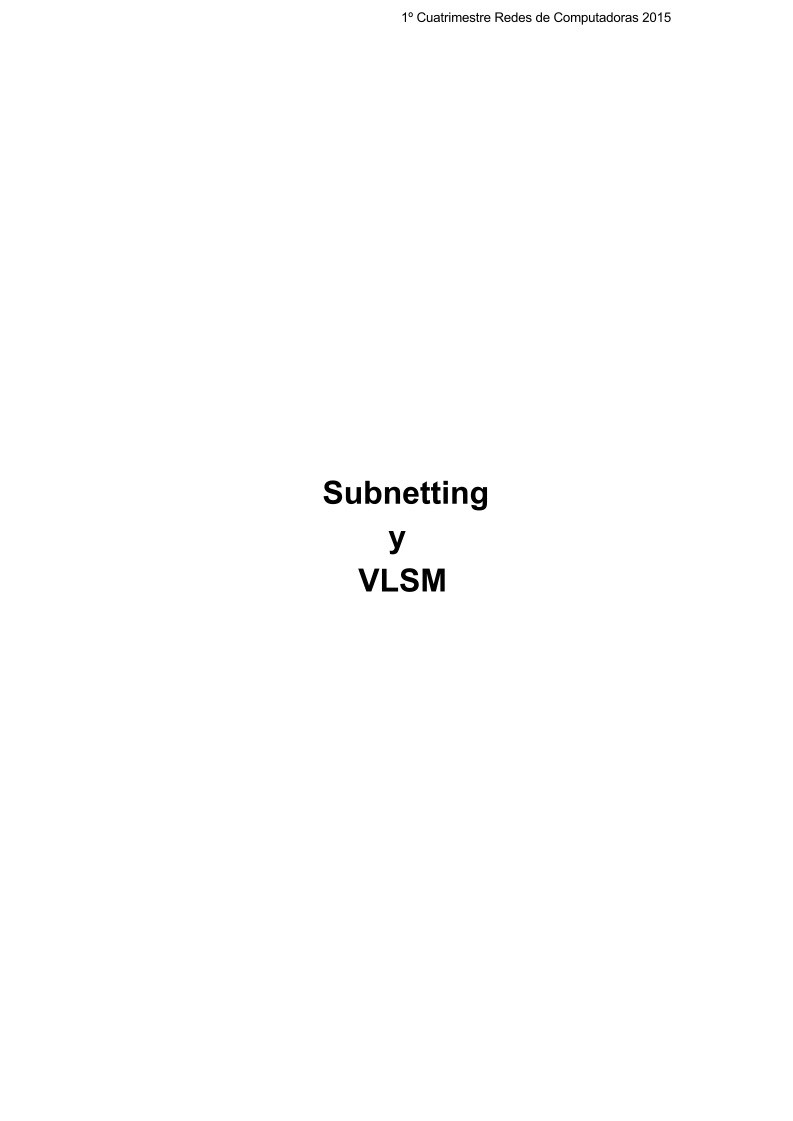

Imágen de pdf ​Subnetting y VLSM

​Subnetting y VLSMgráfica de visualizaciones

Publicado el 10 de Mayo del 2018
480 visualizaciones desde el 10 de Mayo del 2018
1,0 MB
9 paginas
Creado hace 5a (01/01/2015)
1º Cuatrimestre Redes de Computadoras 2015

                                           ​Subnetting

      y

        VLSM






















































     1º Cuatrimestre Redes de Computadoras 2015












Qué es una direccion IP ?

La dirección IP es un número de 32 bits e identifica el punto de conexión (la interfaz) entre
un host y una red. El espacio de direccionamiento es  2^32  = 4.294.967.296
Un host con conexiones a varias redes debe tener (al menos) una dirección IP por cada



interfaz.

La dirección IP tiene dos partes:



















































● Un NetID, que identifica una red (designado por una autoridad global






● Un HostID, que identifica un host dentro de esa red

NetID

HostID



32 bits






Cuántas clases de direcciones ip hay ?

Hay 5 clases que se reconocen por los bits más significativos



    0   1    2  3   4  5   6   7   8    9    10    11    12   13    14   15    16   17   18    19   20   21    22   23   24  25   26   27  28   29
30 31










CLASE A



CLASE B




CLASE C



CLASE D







          CLASE E

1  0





1  0





1  0



















Los bloques de direcciones privadas son:

• 10.0.0.0 a 10.255.255.255 (10.0.0.0 /8)
• 172.16.0.0 a 172.31.255.255 (172.16.0.0 /12)
• 192.168.0.0 a 192.168.255.255 (192.168.0.0 /16)


Direcciones públicas




     1º Cuatrimestre Redes de Computadoras 2015


Direcciones ip reservadas

Ciertas direcciones de host son reservadas y no pueden asignarse a dispositivos de red.
Estas direcciones de host reservadas incluyen:



Direccion de red​            : utilizada para identificar la red en si
Direccion de broadcas​t : utilizada para realizar el broadcast de paquetes hacia

        todos los dispositivos de la red




Direcciones IP públicas y privadas

Aunque la mayoría de las direcciones IPv4 de host son direcciones públicas designadas

para uso en redes a las que se accede desde Internet, existen bloques de direcciones que

se utilizan en redes que requieren o no acceso limitado a Internet. A estas direcciones se


las denomina direcciones privadas.

Direcciones privadas


































































































































































































Las direcciones IPs publicas son las que se utilizan en internet, y entre otras han
sido asignadas a instituciones publicas y privadas, universidades, empresas, etc así


como tambien a routers, servidores, y todo tipo de dispostivos que se utilizan en nodos de

la RED internet. Algunos ejemplos son: los servidores que alojan sitios web como

Google, los ​router o modems que dan a acceso a Internet, otros elementos de hardware

que forman parte de alguna infraestructura























     1º Cuatrimestre Redes de Computadoras 2015






































































Subnetting

La división en subredes, llamado subnetting, permite crear múltiples redes lógicas de un

solo bloque de direcciones.

Creamos las subredes utilizando uno o más de los bits del host como bits de la red. Esto
se hace ampliando la máscara tomando prestado algunos de los bits de la porción de
host de la dirección, a fin de crear bits de red adicionales.

Cuanto más bits de host se usen, mayor será la cantidad de subredes que puedan

definirse. Para cada bit que se tomó prestado, se duplica la cantidad de subredes

disponibles.


Por ejemplo: si se toma prestado 1 bit, es posible definir 2 subredes. Si se toman


prestados 2 bits, es posible tener 4 subredes. Sin embargo, con cada bit que se toma

prestado, se dispone de menos direcciones host por subred



































































































































      ​Fórmula para calcular subredes

    Use esta fórmula para calcular la cantidad de subredes:
2^n donde n = la cantidad de bits que se tomaron prestados

Fórmula para calcular la cantidad de hosts

Para calcular la cantidad de hosts por red, se usa la fórmula:

   ​  2^n ­ 2 donde n = la cantidad de bits para hosts.(los n bits restantes de la parte de host)




























     1º Cuatrimestre Redes de Computadoras 2015






Cómo establecer la dirección de la máscara de subred

La selección del número de bits a utilizar en el proceso de división en subredes
dependerá del número máximo de Hosts que se requiere por subred.

Para determinar el número de bits que se deberán utilizar, el diseñador de redes calcula
cuántos Hosts necesita la subred más grande y el número de subredes necesarias. Como
ejemplo, una red que necesita 30 Hosts y cinco subredes para una direccion de clase C,
cuántos bits debería tomar “prestado” de la parte de host ?






























El tomar prestados el número adecuado de bits para obtener un número determinado de
subredes y de hosts por subred puede generar el desperdicio de direcciones válidas en
algunas subredes.





Dirección de red​ ​192.168.10.0 ​clase C

11000000

10101000

00001010

00000000







11000000

10101000

00001010



000​00000







        SH    H

En este ejemplo se han asignado tres bits para designar la subred





Una vez que la máscara está establecida, puede utilizarse para crear el esquema de
subred. La máscara será la misma para todas las subredes





















     1º Cuatrimestre Redes de Computadoras 2015










Ejemplo con 2 subredes

El router en la figura posee dos interfaces para interconectar dos redes. Dado un bloque


de direcciones 192.168.1.0/24, se crearán dos subredes. Se toma prestado un bit de la

porción de host utilizando una máscara de subred 255.255.255.128, en lugar de la
máscara original 255.255.255.0. El bit más significativo del último octeto se usa para

diferenciar dos subredes. Para una de las subredes, este bit es "0" y para la otra subred,


este bit es "1".

















































































































Ejemplo con 3 subredes

El router  en la figura posee tres interfaces para interconectar dos redes. Dado un bloque
de direcciones 192.168.1.0/24, se crearán tres subredes











     1º Cuatrimestre Redes de Computadoras 2015



















































































VLSM  (Máscara de longitud variable)

La subdivisión en subredes, o el uso de una Máscara de subred de longitud variable


(VLSM), fue diseñada para maximizar la eficiencia del direccionamiento.

Al identificar la cantidad total de hosts que utiliza la división tradicional en subredes, se
asigna la misma cantidad de direcciones para cada subred.

Si todas las subredes tuvieran los mismos requisitos en cuanto a la cantidad de hosts,

estos bloques de direcciones de tamaño fijo serían eficientes. Sin embargo, esto no es lo


que suele suceder


A pesar de que se ha cumplido la tarea de dividir la red en una cantidad adecuada de

redes, esto se hizo mediante la pérdida significativa de direcciones no utilizadas. Por

ejemplo: sólo se necesitan dos direcciones en cada subred para los enlaces WAN.

Para evitar este desperdicio se utiliza el concepto de VLSM.

Por ejemplo:

la topología en la Figura 1 muestra los requisitos de subred de siete


subredes, una para cada una de las cuatro LAN y una para cada una de las tres WAN.

Con la dirección 192.168.20.0, es necesario pedir prestados 3 bits de los bits del host en


el último octeto para satisfacer los requisitos de subred de siete subredes.














































































































































































     1º Cuatrimestre Redes de Computadoras 2015




VLSM permite aplicar subnetting de forma anidada






























     1º Cuatrimestre Redes de Computadoras 2015


























Supernetting

Supongamos otra situación donde se desea un espacio de direcciones para una red que

dispone de 1000 máquinas

Una red de clase C solo dispone de 254 direcciones: insuficiente

Tendríamos que solicitar una red de clase B pero desperdiciaríamos 2^16­2­1000=64534

direcciones !!!

Una alternativa es asignarle varias redes C, sin embargo necesitaría al menos 4 redes C


y  una entrada en las tablas de rutas de todos los routers  por cada red C

Solución: utilizar el concepto de supernetting, es decir, utilizar la parte del prefijo (net id)

para direccionar hosts.

















































































1   1   1  1  1  1  1  1  1   1   1  1  1  1  1  1  1   1   1  1  1  1  1  1

 0  0  0  0  0  0  0  0

 Máscara por defecto de una red C



Ejemplo:

Supongamos tener 4 direcciones de red 200.45.64.0/24, 200.45.65.0/24,200.45.66.0/24 y
200.45.67.0/24  y necesitamos una red de 1000 hosts
