Arduino - sensor de marchas de la moto

Hola muy buenas.
Empiezo en este mundillo por que necesito hacer un sensor de marchas.
A ver os explico:el sensor de marchas de la moto va haciendo una secuencia con cada marcha junta determinadas salidas,uno de los cables es masa y lleva otros tres cables.
Al juntar el de masa con determinados cables de los otros es una velocidad.
Primera: Marrón + amarillo/negro + amarillo/blanco
Neutro: Marrón +amarillo/azul +amarillo/negro +amarillo/blanco
Segunda: Marrón + amarillo/azul + amarillo/blanco
Tercera: Marrón + amarillo/blanco
Cuarta:* Marrón + amarillo/azul +amarillo/negro
Quinta: Marrón + amarillo/negro
Esa sería la secuencia.
Yo lo que quiero es que con cada secuencia el arduino por otro lado me saque una señal de masa por cada pin para poner un marcador de marchas.
Si alguien me dice Como poder hacerlo se lo agradecería.
Recordar que es la primera cosa que hago con arduino.
Muchas gracias.

Hola:

Primero un esquema boceto con el mismo paint de windows para dejar las ideas claras.

Cualquier sensor tipo de contacto como interruptores funciona de maravilla.

Luego se programa condiciones, sobre que marcha etá y si quieres poner un display 16x2 también lo puedes hacer para indicarlo.

Saludos.

Hola de nuevo:

Recibí mensaje privado pero no devolverlo, te respondo por aquí.

Lo que quiero decir es que dibujes primero de lo que quieres hacer en el Paint de Windows y lo subes aquí.

Hablas de sensor de marchas.

¿Sabes o puedes poner marca y modelo de dicho sensor de marchas?

Saludos.

Perdon por la tardanza pero estaba de vacaciones.

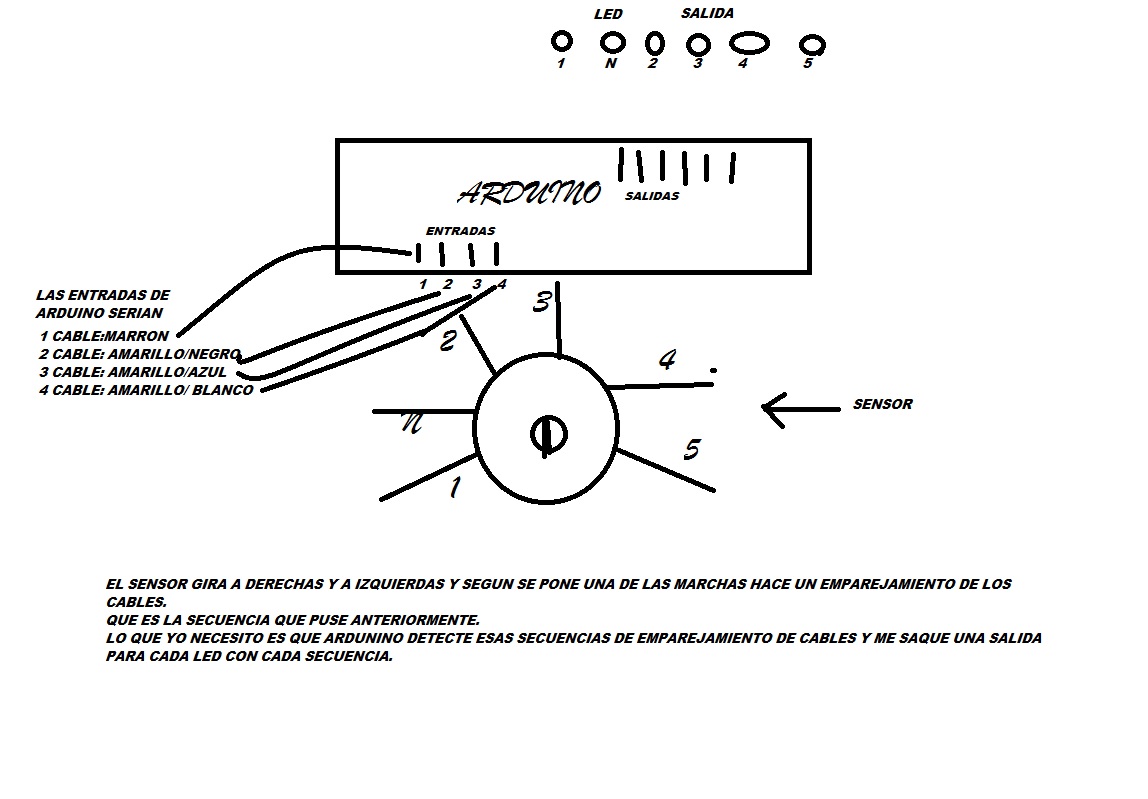

Os paso el dibujo mas o menos de lo que seria,si no se ewntiende preguntarme sin problema.
Muchas gracias.

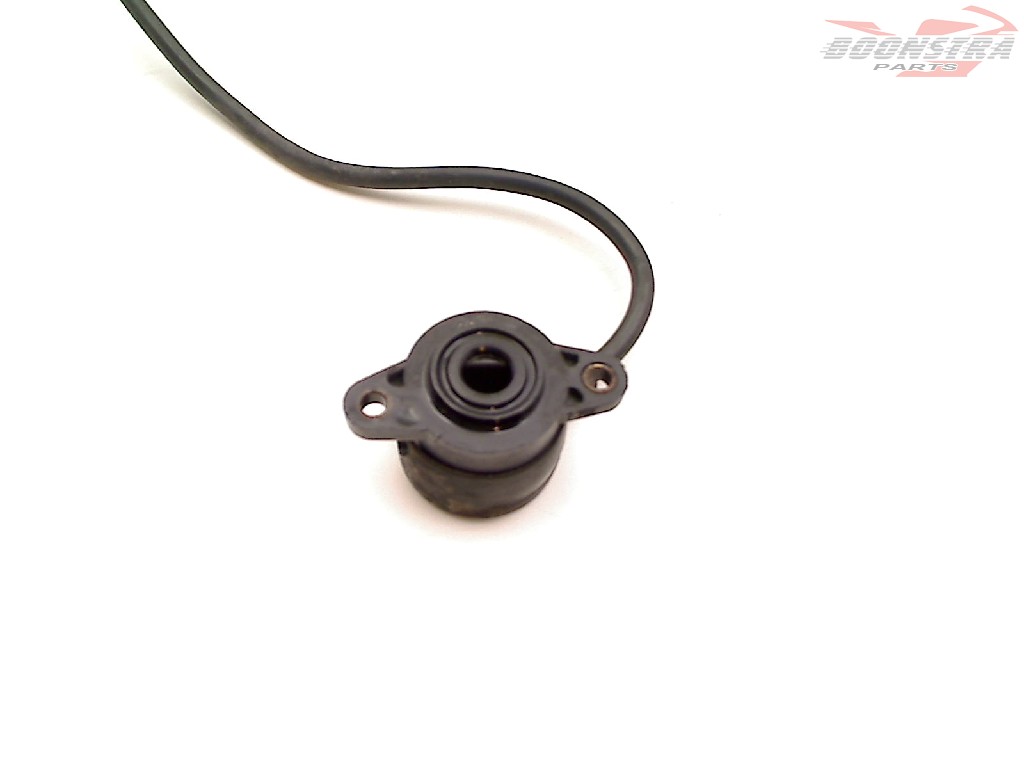

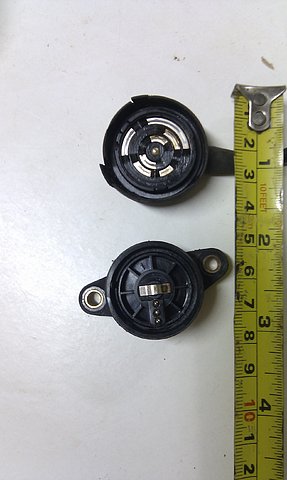

Os paso unas fotos del sensor cerrado y abierto para que se entienda el funcionamiento.

Hola muy buenas.
El interruptor lo que hace es juntar el cable marrón con uno o varios cables de los otros.
Entonces lo que necesito es que cuando junta los cables en cada secuencia se encienda el led correspondiente.
Lo de una sola entrada no te entiendo,yo creo que serían cuatro entradas la marrón,la amarilla y azul,amarillo y blanco,amarillo negro.
Muchísimas gracias por ayudarme de verdad si no fuera por el foro no sabría como hacerlo.

Marca y modelo del interruptor no pone nada Es de una moto una bmw k75

Buenas:

¿Tienes 4 entradas entonces?

Tienes que saber paso a paso los cables que se juntan. Cuando lo sepas, lo haces saber por aquí.

Saludos.

Perdon,está puesto más arriba.
Pero te lo pongo aquí.
Primera: Marrón + amarillo/negro + amarillo/blanco
Neutro: Marrón +amarillo/azul +amarillo/negro +amarillo/blanco
Segunda: Marrón + amarillo/azul + amarillo/blanco
Tercera: Marrón + amarillo/blanco
Cuarta:* Marrón + amarillo/azul +amarillo/negro
Quinta: Marrón + amarillo/negro

Hola:

Lo puedes hacer precisamente con relés.



También con transistores.

Saludos.

Pero no se podría hacer con arduino?
Esque después me gustaría aprovechar para hacer más cosas con arduino para la moto.

Sí se puede, pero no hace falta arduino para ello.

Me podrías indicar como hacerlo con arduino?
No quiero que me lo hagáis quiero aprender pero decirme por donde tengo que empezar o de que manera hacerlo.
Gracias.

Lo puedes hacer con relés como te indiqué arriba, controlado con Arduino.

A parte de ello. Primero un orden de cómo debe conectarse los cables en cada caso, lo apuntas aquí mismo, ya que luego hay que pasarlo a código Arduino.
