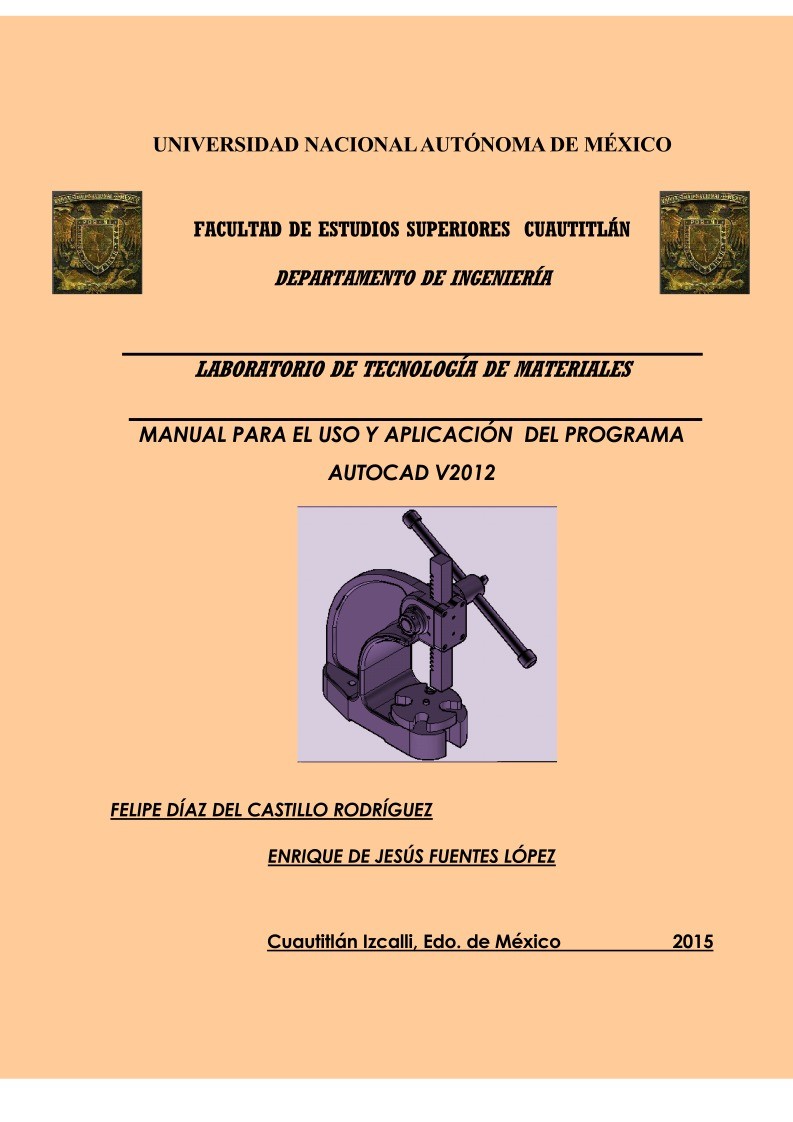

UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO



FACULTAD DE ESTUDIOS SUPERIORES CUAUTITLÁN

DEPARTAMENTO DE INGENIERÍA

LABORATORIO DE TECNOLOGÍA DE MATERIALES

MANUAL PARA EL USO Y APLICACIÓN DEL PROGRAMA

AUTOCAD V2012



FELIPE DÍAZ DEL CASTILLO RODRÍGUEZ

ENRIQUE DE JESÚS FUENTES LÓPEZ



Cuautitlán Izcalli, Edo. de México 2015

ÍNDICE

Pág.

OBJETIVOS…………………..………………………1

INTRODUCCIÓN……………….………………………2



CAPITULO1

TENDENCIAS DEL CAD EN LA ACTUALIDAD

1.1 AUTODESK……………………………………………………………………………...…………..5
1.2. DASSAULT SYSTEMS………………………………….………………………………………...10
1.3. BENTLEY SYSTEMS ………………………………………………………………………….…12
1.4. SIEMENS PLM ………………………………………………………………………………...….13
1.5. ROBERT MCNEEL …………………………………………..…………………………………..14


CAPITULO 2

LA INTERFAZ DE AUTOCAD

2.1. CUADROS DE DIALOGO ………………………………………..……..…………………………20
2.2. MENÚS PRINCIPALES O DE PERSIANA. ……….….………………………………….……….21
2.3. BARRAS DE HERRAMIENTAS……………………..…………………………………………….25
2.4. CINTAS [RIBBONS] ……………………………….....……………………………………………30


CAPITULO 3

HERRAMIENTAS QUE OFRECE EL PROGRAMA DE AUTOCAD

3.1 INICIANDO AUTOCAD 2012……………………………..………………………………………..34
3.2 CERRANDO AUTOCAD 2012 …………………………...………………………………………..35
3.3 FORMAS DE EJECUTAR COMANDOS. ……………………….…………………………………36
3.4 TECLAS DE FUNCION ……………………………………………………………………………37
3.5 VISUALIZACIÓN DEL ÁREA DE TRABAJO……………………….……………………………41
3.6 CONFIGURACIÓN DEL TIPO DE COORDENADAS ……………...……………………………42
3.7 BARRA ZOOM ……………………………………………………...……………………………..47
3.8 CREACIÓN DE ENTIDADES ……………………………………….…….………………………50
3.9 MODIFICACIÓN DE ENTIDADES ……………………………….………………………………68
3.10 CAPAS ……………………………………………………………..……………………………….86
3.11 SOMBREADO …………………………………………………….………………………………95
3.12 TEXTO ……………………………………………………………….……………….………….100
3.13 ACOTADO …………………………………………………………………………...…………..107



CAPITULO 4

DESARROLLO DE PIEZAS UTILIZANDO AUTOCAD 2012 …………..…123



BIBLIOGRAFÍA ……………...………………………129

UNAM-FES-Cuautitlán

OBJETIVOS



- Desarrollar un manual para el programa AutoCAD 2012 que apoye al alumno de ingeniería

en el aprendizaje de herramientas CAD

- Mostrar las herramientas de diseño en 2D y 3D que ofrece el programa AutoCAD 2012.

- Desarrollar una serie de ejercicios para poner en práctica los conocimientos expuestos.



Mtro. Felipe Díaz del Castillo R Ing. Enrique de Jesús Fuentes López

- 1 -

UNAM-FES-Cuautitlán



INTRODUCCIÓN

En la actualidad existen sistemas de diseño asistido por computadora, en inglés, Computer

Aided Design, CAD, que se utilizan para generar modelos con características de un producto

determinado. Las características pueden ser el tamaño, el contorno y la forma de los

componentes, se almacenan en dibujos electrónicos ya sean bidimensionales o tridimensionales.



Estos sistemas de diseño, bastante conocidos y utilizados permiten ampliar de forma relevante

las posibilidades de los sistemas tradicionales de dibujo y cuya principal ventaja radica en la

rapidez con que permite efectuar modificaciones en el diseño, a diferencia de lo que ocurría

cuando los diseños se realizaban en papel.

El CAD substituye al tablero, las escuadras, las estilográficas y las plantillas. El CAD hace

realidad muchos de los sueños del proyectista cansado de lidiar con enormes dificultades a la

hora de representar sus ideas. Quien utiliza un CAD, difícilmente soportará en el futuro las

limitaciones del tablero. Con el CAD han sido abolidos las tareas tediosas y repetitivas, los

borrones, los manchones de tinta, el volver a empezar, los dolores de espalda y la resignación

frente a un resultado inesperado.

Las posibilidades del sistema CAD son enormes, pudiendo realizar una amplia gama de tareas,

entre las que se pueden destacar:









Visualizar en pantalla un modelo cualquiera en tres dimensiones y en perspectiva.

Utilizar distintos colores para cada superficie.

Rotar o trasladar la pieza.

Calcular el volumen, superficie, centro de gravedad, inercia, etc., de cada pieza, casi

instantáneamente.

Cada una de estas operaciones suponía gran cantidad de tiempo, mientras que con el sistema

CAD se realizan con sólo alterar un parámetro o elegir una determinada opción en un menú.

Mtro. Felipe Díaz del Castillo R Ing. Enrique de Jesús Fuentes López

- 2 -

UNAM-FES-Cuautitlán

Actualmente se cuenta con una gran variedad de sistemas CAD, por lo que ahora se puede elegir

el sistema que mas se acomode a nuestras necesidades, ya sea para trabajar en planos 2D,

creación de solidos en 3D y hasta simular el modelo para saber si se cuenta con las cualidades

que se necesita.



Este trabajo se enfoca en el programa AutoCAD, que es una herramienta de diseño (creada por

Autodesk) asistido por computadora para dibujo en dos y tres dimensiones. Es uno de los

programas más usados, elegido por arquitectos, Ingenieros y diseñadores industriales, también

es un software reconocido a nivel internacional por sus amplias capacidades de edición.

Por consiguiente, se elaborará este manual, para dar soporte a todos aquellos que busquen una

herramienta que les facilite la creación de diseños en Auto CAD, sin importar el área en la que

esta se enfoque.

Mtro. Felipe Díaz del Castillo R Ing. Enrique de Jesús Fuentes López

- 3 -

UNAM-FES-Cuautitlán

CAPITULO1

TENDENCIAS DEL CAD EN LA ACTUALIDAD



Hoy en día, debido a la gran variedad de exigencias que se tienen en el mercado actual de la

manufactura y/o elaboración de productos en serie, las industrias se han topado con la

necesidad de resolver los problemas de crear, modificar, analizar y optimizar sus productos de

una manera mas eficiente para que no afecte la producción y así también.

A raíz de esto, han ido surgiendo varias compañías encargadas de elaborar un software que cada

vez sea mas sencillo de operar y que por ende se tenga una mayor eficacia a la hora del diseño.

Con el

tiempo dichas compañías se han

ido especializando en crear herramientas

computacionales para que asistan a arquitectos, ingenieros y a otros profesionales del diseño a

sus respectivas actividades.

Como se menciono anteriormente, se cuenta con diferentes tipos de herramientas CAD, cada

una de ellas se maneja de manera diferente, así que el usuario debe de entender los usos y

formas de operación de cada uno.

Todos los productores de software tienen como base el programa de diseño en dos dimensiones

(2D), con este tipo de diseño se brinda un dibujo más aproximado de lo que se elaborará, este se

basa en entidades geométricas vectoriales como puntos, líneas, arcos y polígonos, desde aquí se

puede ir modificando eldiseño hasta que tengamos el resultado deseado.

El wireframe 3D (o algoritmo de renderización) básicamente es una extensión del diseño en 2D,

en este tipo de diseño se va insertando línea por línea en el dibujo, al final se tendrá un producto

que no tiene propiedades de masa, podría decirse que se elabora un dibujo tipo isométrico, el

cual después de haber trazado las aristas se le aplica una malla la cual constituirá elobjeto. Es de

gran utilidad ya que se utiliza una escasa potencia de cálculo al momento de estar diseñando o

aplicar algún render. Esta herramienta es muy útil para elaborar elementos que requieran una

forma más orgánica, es muy usado para elaborar las presentaciones del dibujo.

Ahora se tiene el modelado de solidos en 3D, en el cual se requiere que el operador tenga la

habilidad de ir creando un objeto a partir de las formas geométricas básicas (prismas, cilindros,

esferas, etc) también debe de saber los pasos a seguir para llegar al producto final ya que de no

Mtro. Felipe Díaz del Castillo R Ing. Enrique de Jesús Fuentes López

- 4 -

UNAM-FES-Cuautitlán

ser así es muy difícil modificar algunos elementos.. Antes no se contaba con las herramientas

necesarias para la elaboración de este tipo de solidos, ya que aparte de necesitar un buen

software, requerimos que elequipo cuente con un buen procesador y una memoria ram suficiente

para diseñar solidos.

Como se ha mencionado con anterioridad ahora contamos con estas herramientas con las cuales

se pueden elaborar objetos, los cuales van de lo simple hasta elementos que estas constituidos

por varias figuras, se menciona que este tipo de modelado acerca cada vez mas a la perfección

en la elaboración de objetos.

El renderizado es un término usado para referirse a la elaboración de una imagen desde un

modelo, este término es aplicado al diseño en 3D.

Algunos programas CAD cuentan con análisis y optimación de diseño, con el cual después de

haber realizado eldiseño geométrico, el objeto se somete a un análisis ingenieril, donde se

analizan las propiedades físicas de este, para así cada vez acercarnos mas a recrear la exactitud

que se necesita. Parecido a esto se puede realizar una revisión y evaluación de diseño, en la cual

podemos revisar si el elemento cuenta con alguna interferencia entre sus componentes, así

podemos evitar problemas de ensamble, por eso ahora se cuenta con programas capaces de

realizar animaciones o simulaciones para el calculo de tolerancias y sa
