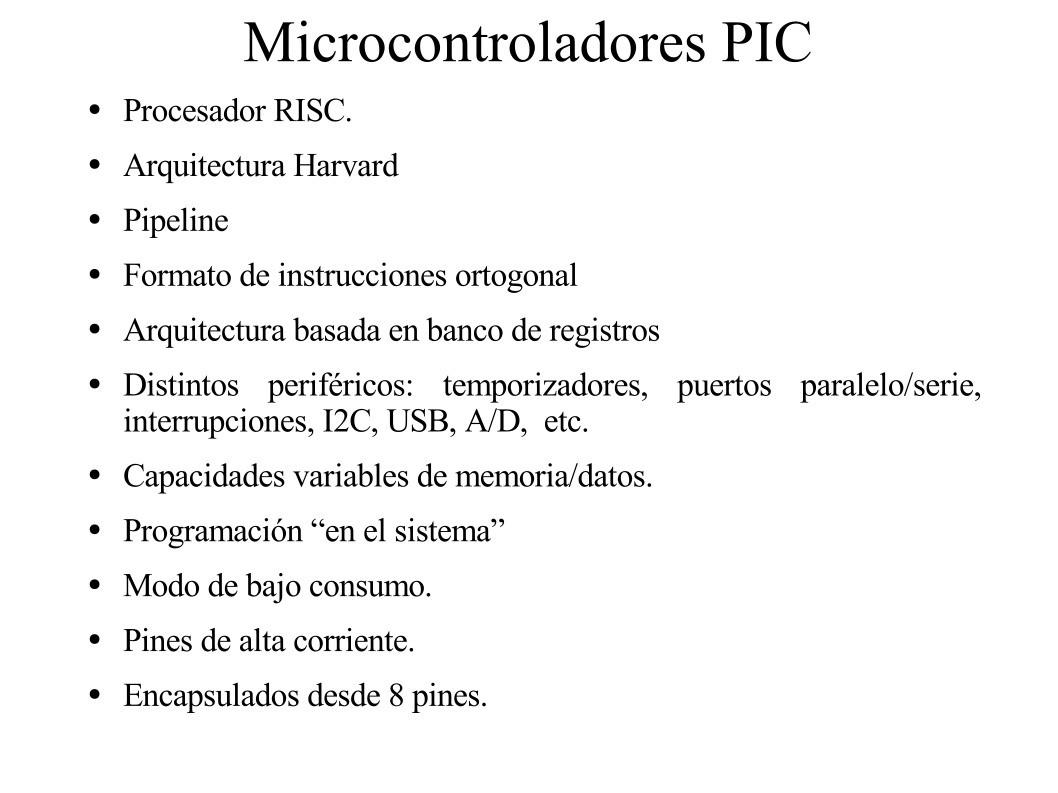

Microcontroladores PIC

● Procesador RISC.
● Arquitectura Harvard
● Pipeline
● Formato de instrucciones ortogonal
● Arquitectura basada en banco de registros
● Distintos periféricos:

interrupciones, I2C, USB, A/D, etc.

temporizadores, puertos paralelo/serie,

● Capacidades variables de memoria/datos.
● Programación “en el sistema”
● Modo de bajo consumo.
● Pines de alta corriente.
● Encapsulados desde 8 pines.

Procesadores CISC/RISC

● CISC (Complex Instruction Set Computer)

– Muchas instrucciones (hasta 80)
– Instrucciones complejas y potentes
– Cada instrucción necesita muchos ciclos de reloj para ejecutarse.

● RISC(Reduced Instruction Set Computer)

– Pocas instrucciones (en los PIC 35)
– Instrucciones sencillas
– Se ejecutan en un sólo ciclo de reloj
– Favorecen el pipeline

Arquitectura Harvard

Arquitectura Von-Neumann

Arquitectura Harvard

Pipeline

Instrucciones ortogonales

Arquitectura basada en banco de registros

Uso típico de los microcontroladores
Instrumentos portátiles
– Polímetro, medidor ultrasónico de distancias, balanza electrónica.

●

● Dispositivos periféricos

– Pantallas

Display(OSD).

táctiles,

teclado,

ratón, display LCD, On Screen

– Impresoras, modems, plotters, scanners.

● Dispositivos autónomos

– Fotocopiadoras, teléfonos móviles, cámaras digitales.

● Aplicaciones en automoción

– Inyección electrónica, frenos ABS, tarificación de Taxis, cuadro de

instrumentos, GPS.

PIC16F84

● 35 instrucciones. Códigos de instrucción de 14 bits. Todas las

instrucciones ocupan una palabra

● Todas las instrucciones duran un ciclo excepto las de salto que duran dos.
● Velocidad de funcionamiento 20MHz máximo (instr. 200 ns).

Típicamente a 4MHz (instr. 1us).

● 1024 palabras (14 bits) de memoria de programa FLASH.
● 68 bytes de RAM de datos.
● 64 bytes de EEPROM de datos.
● 15 registros de función específica.
● Pila hardware de 8 niveles.
● Modos de direccionamiento directo, indirecto y relativo.
● Cuatro fuentes de interrupción.
● 13 pines de E/S con control individual de sentido.

Encapsulado

Arquitectura

Memoria de programa

El contador de programa y PCLATH

En uso directo de PC (páginas 256 bytes)

En instrucciones call y goto (páginas 2K)

Memoria de datos

● Toda la memoria RAM se usa como registros

– Registros de propósito general
– Registros especiales (SFR)

● Configuración del microcontrolador
● Acceso a los periféricos (puertos, temporizadores, etc.)

● Memoria “mapeada” en bancos

– No todos los registros son accesibles a la vez.
– Hasta 4 bancos (2 para PIC16F84)
– Se cambia de banco con los bits RP0 y RP1 del registro de

STATUS.

● Acceso indirecto mediante un registro especial

– Registro FSR = registro “puntero” físico
– Registro INDF = registro que indica indirección

Acceso directo e indirecto

Instrucciones con INDF
como operando usan FSR
como puntero a los datos

SFR

Registro STATUS

Registro OPTION

Registro de configuración (en flash)

Ejemplo de programación de la configuración

Puertos de E/S

● Puerto A
– 5 pines
– Entrada y salida TTL
– Registro TRISA -> configuración

● Bit a 1 => pin como entrada
● Bit a 0 => pin como salida

– Registro PORTA -> interfaz de lectura /

escritura con el puerto.

– Corrientes máximas

● I
● I

= 25mA (máximo total 80mA)
= 25 mA (máximo total 50 mA)

OL

OH

Pines 0..3

● PIN 4

– Salida TTL colector abierto
– Entrada trigger-schmidt
– Compartido con entrada de

reloj para TMR0

● Puerto B

– 8 pines (TTL)
– Pull-up débil (configurable por
software) cuando se configuran
como entrada

– Pines 4..7 llevan asociada una
interrupción en cambio de nivel
->

– Registro

TRISB

configuración

– Registro PORTB -> interfaz de

lectura / escritura con el puerto.

– Corrientes máximas

● I

= 25mA (máximo total

OL
150mA)

● I

= 25 mA (máximo total 100

OH
mA)

Pines 4..7

Pines 0..3

Conexión de pulsadores y LED

Temporizador TMR0
● Contador / temporizador de 8 bits leible y escribible
● Reloj interno/externo. Incremento en flanco subida/bajada
● Prescaler de 8 bits asociado

Interrupción en desbordamiento

●

Programación del TMR0

● Prescaler (OPTION_REG):
– PSA -> 1 WDT, 0 TMR0
– PS2..PS0 -> fija el escalado: 1 a 128 para WDT, 2 a 256 para TMR0
– T0CS -> 0 reloj interno (reloj instrucción), 1 externo (PA4)

● Escritura en registro TMR0 de la cuenta -> cuenta ascendente
● Desbordamiento

– activa T0IF (debe borrarse por software)
– Si está activado T0IE y GIE, se produce una interrupción

● El temporizador está apagado en modo SLEEP.

Configuración del oscilador

RESET

● Vector de RESET = posición 0
● Fuentes de RESET:

– RESET externo (MCLR)

● Pin para RESET. Activo a nivel bajo
● En funcionamiento noormal ejecuta un reset.
● En SLEEP despierta al microcontrolador.

– Power On Reset (POR)

● POR

– Pulso de RESET al detectar que sube la alimentación
– Permite conectar MCLR a Vdd

● Power-Up Timer (PWRT)

– Pulso extra de 72ms añadido a POR. (es un oscilador RC interno)
– Permite a Vdd llegar a un nivel aceptable
– Se activa con el bit PWRTE en la palabra de configuración

● Oscillator Start-Up Timer (OST)

– Pulso extra de reset de 1024 ciclos de reloj, después de PWRT
– Permite al oscilador estabilizarse bien.
– Solo en modos con cristal.

● Brown-Out Reset (BOR)

– Reset cuando se produce una caida de la alimentación
– Se activa con el bit BOR en la palabra de configuración.

● Perro guardián (WDT)

– Temporizador RC interno (periodo nominal 18ms)
– Se le puede asignar el prescaler.
– Funciona incluso en modo SLEEP.
– En desbordamiento

● Modo normal -> RESET
● Modo SLEEP -> despierta al micro.

– Se habilita con el bit WDTE del registro de configuración
– Se borra con la instrucción CLRWDT

POR “normal”

Retraso del POR con fuente lenta

Diagrama de bloques del RESET

T
E
S
E
R

n
u

e
d

s
é
u
p
s
e
d

s
o
r
t
s
i
g
e
r

s
o
l

e
d

s
e
r
o
l
a
V

Interrupciones

Interrupciones no vectorizadas. Vector de interrupción = 04h

●

● Fuentes de interrupción

– Interrupción externa INT (RB0)
– Desbordamiento TMR0
– Cambio puerto B: pines B4..B7
– Escritura EEPROM
INT y cambio PB despiertan al micro de SLEEP.

●

● Enmascarables de forma global (GIE) o individual (T0IE, ....)

A tener en cuenta

Interrupción -> asíncrona

●

● Necesario salvar contexto -> todo lo que se modifica
● Al menos el acumulador y los flags (STATUS)

● “Llamada” a interrupción

– Se desactiva automáticamente GIE -> no hay interrupciones anidadas
– Al finalizar (RETFIE) se vuelve a activar sola

● Pila con sólo 8 niveles ¡¡cuidado con los desbordamientos!!

EEPROM
● 64 bytes de EEPROM (direcciones 0 a 3Fh)
● Accesible mediante los registros EECON1, EECON2, EEDATA, EEADR

Registro EECON1

● Lectura

– Dirección -> EEADR
– Activar bit RD en EECON1
– En el siguiente ciclo de reloj el dato aparece en EEDATA

● Escritura

– Dirección -> EEADR
– Dato -> EEDATA
– 55h -> EECON2
– AAh -> EECON2
– Activar bit WR de EECON1 (se desactiva sólo al terminar escritura
– Escritura muy lenta -> esperar flag EEIF de intcon

Instrucciones

● Q1. Subciclo de decodificación de instrucción
● Q2. Subciclo de lectura de datos
● Q3. Proceso
● Q4. Subciclo de escritura de datos

Sintaxis de las instrucciones

Instrucciones que manejan registros

Instrucciones que manejan bits

Instrucciones de salto

Instrucciones que manejan datos inmediatos

Instrucciones de control y especiales

Instrucciones de movimiento de datos

Instrucciones aritméticas

Instrucciones lógicas

Instrucciones de bit

Instrucciones de “brinco”

Instrucciones de control
