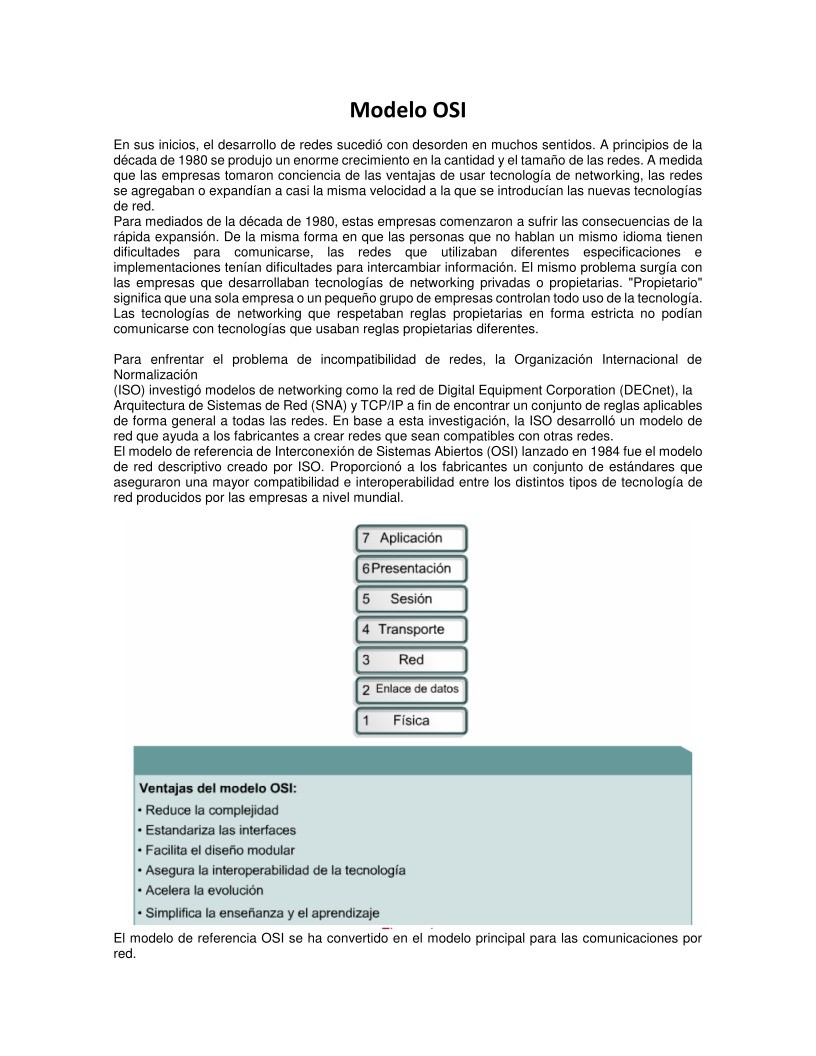

Modelo OSI

las

En sus inicios, el desarrollo de redes sucedió con desorden en muchos sentidos. A principios de la
década de 1980 se produjo un enorme crecimiento en la cantidad y el tamaño de las redes. A medida
que las empresas tomaron conciencia de las ventajas de usar tecnología de networking, las redes
se agregaban o expandían a casi la misma velocidad a la que se introducían las nuevas tecnologías
de red.
Para mediados de la década de 1980, estas empresas comenzaron a sufrir las consecuencias de la
rápida expansión. De la misma forma en que las personas que no hablan un mismo idioma tienen
dificultades para comunicarse,
redes que utilizaban diferentes especificaciones e
implementaciones tenían dificultades para intercambiar información. El mismo problema surgía con
las empresas que desarrollaban tecnologías de networking privadas o propietarias. "Propietario"
significa que una sola empresa o un pequeño grupo de empresas controlan todo uso de la tecnología.
Las tecnologías de networking que respetaban reglas propietarias en forma estricta no podían
comunicarse con tecnologías que usaban reglas propietarias diferentes.

Para enfrentar el problema de incompatibilidad de redes, la Organización Internacional de
Normalización
(ISO) investigó modelos de networking como la red de Digital Equipment Corporation (DECnet), la
Arquitectura de Sistemas de Red (SNA) y TCP/IP a fin de encontrar un conjunto de reglas aplicables
de forma general a todas las redes. En base a esta investigación, la ISO desarrolló un modelo de
red que ayuda a los fabricantes a crear redes que sean compatibles con otras redes.
El modelo de referencia de Interconexión de Sistemas Abiertos (OSI) lanzado en 1984 fue el modelo
de red descriptivo creado por ISO. Proporcionó a los fabricantes un conjunto de estándares que
aseguraron una mayor compatibilidad e interoperabilidad entre los distintos tipos de tecnología de
red producidos por las empresas a nivel mundial.



El modelo de referencia OSI se ha convertido en el modelo principal para las comunicaciones por
red.

Aunque existen otros modelos, la mayoría de los fabricantes de redes relacionan sus productos con
el modelo de referencia de OSI. Esto es en particular así cuando lo que buscan es enseñar a los
usuarios a utilizar sus productos. Se considera la mejor herramienta disponible para enseñar cómo
enviar y recibir datos a través de una red.


Las capas del modelo OSI


El modelo de referencia OSI es un marco que se puede utilizar para comprender cómo viaja la
información a través de una red. El modelo de referencia OSI explica de qué manera los paquetes
de datos viajan a través de varias capas a otro dispositivo de una red, aun cuando el remitente y el
destinatario poseen diferentes tipos de medios de red.
En el modelo de referencia OSI, hay siete capas numeradas, cada una de las cuales ilustra una
función de red específica.

Las dos únicas capas del modelo con las que de hecho, interactúa el usuario son la primera capa, la
capa Física, y la última capa, la capa de Aplicación.
La capa física abarca los aspectos físicos de la red (es decir, los cables, hubs y el resto de
dispositivos que conforman el entorno físico de la red). Seguramente ya habrá interactuado más de
la capa Física, por ejemplo al ajustar un cable mal conectado.
una vez con
La capa de aplicación proporciona la interfaz que utiliza el usuario en su computadora para enviar
mensajes de correo electrónico 0 ubicar un archive en la red.

La capa física
En la capa física las tramas procedentes de la capa de enlace de datos se convierten en una
secuencia única de bits que puede transmitirse por el entorno físico de la red. La capa física también
determina los aspectos físicos sobre la forma en que el cableado está enganchado a la NIC de la
computadora.

La capa de enlace de datos
Cuando los paquetes de datos llegan a la capa de enlace de datos, estas pasan a ubicarse en tramas
(unidades de datos), que vienen definidas por la arquitectura de red que se está utilizando (como
Ethernet, Token Ring, etc.). La capa de enlace de datos se encarga de desplazar los datos por el
enlace físico de comunicación hasta el nodo receptor, e identifica cada computadora incluida en la
red de acuerdo con su dirección de hardware.
La información de encabezamiento se añade a cada trama que contenga las direcciones de envío y
recepción. La capa de enlace de datos también se asegura de que las tramas enviadas por el enlace
físico se reciben sin error alguno. Por ello, los protocolos que operan en esta capa adjuntaran un
Chequeo de Redundancia Cíclica (Cyclical Redundancy Check a CRC) al final de cada trama. EI
CRC es básicamente un valor que se calcula tanto en la computadora emisora como en la receptora,
Si los dos valores CRC coinciden, significa que la trama se recibió correcta e íntegramente, y no
sufrió error alguno durante su transferencia.

La capa de red
La capa de red encamina los paquetes además de ocuparse de entregarlos. La determinación de la
ruta que deben seguir los datos se produce en esta capa, lo mismo que el intercambio efectivo de
los mismos dentro de dicha ruta, La Capa 3 es donde las direcciones lógicas (como las direcciones
IP de una computadora de red) pasan a convertirse en direcciones físicas (las direcciones de
hardware de la NIC, la Tarjeta de Interfaz para Red, para esa computadora especifica).
Los routers operan precisamente en Ia capa de red y utilizan los protocolos de encaminamiento de
la Capa 3 para determinar la ruta que deben seguir los paquetes de datos.



cierta

la

de

a

fallos

dentro

de

sesión

tolerancia

La capa de transporte
La capa de transporte es la encargada de controlar el flujo de datos entre los nodos que establecen
una comunicación; los datos no solo deben entregarse sin errores, sino además en la secuencia que
proceda. La capa de transporte se ocupa también de evaluar el tamaño de los paquetes con el fin
de que estos Tengan el tamaño requerido por las capas inferiores del conjunto de protocolos. El
tamaño de los paquetes 10 dicta la arquitectura de red que se utilice.

La capa de sesión
La capa de sesión es la encargada de establecer el enlace de comunicación o sesión y también de
finalizarla entre las computadoras emisora y receptora. Esta capa también gestiona la sesión que se
establece entre ambos nodos.
La capa de sesión pasa a encargarse de ubicar puntas de control en la secuencia de datos además
proporciona
comunicación
Los protocolos que operan en la capa de sesión pueden proporcionar dos tipos distintos de enfoques
para que los datos vayan del emisor al receptor: la comunicación orientada a la conexión y Ia
comunicación sin conexión.
Los protocolos orientados a la conexión que operan en la capa de sesi6n proporcionan un entorno
donde las computadoras conectadas se ponen de acuerdo sobre los parámetros relativos a la
creación de los puntos de control en los datos, mantienen un dialogo durante la transferencia de los
mismos, y después terminan de forma simultanea la sesión de transferencia.

Capa de presentación
La capa de presentación puede considerarse el traductor del modelo OSI. Esta capa toma los
paquetes de la capa de aplicación y los convierte a un formato genérico que pueden leer todas las
computadoras. Par ejemplo, los datos escritos en caracteres ASCII se traducirán a un formato más
básico y genérico.
También se encarga de cifrar los datos así como de comprimirlos para reducir su tamaño. El paquete
que crea la capa de presentación contiene los datos prácticamente con el formato con el que viajaran
por las restantes capas de la pila OSI (aunque las capas siguientes Irán añadiendo elementos al
paquete.

Capa de Aplicación
Proporciona la interfaz y servicios q soportan las aplicaciones de usuario. También se encarga de
ofrecer acceso general a la red.
Esta capa suministra las herramientas q el usuario, de hecho ve. También ofrece los servicios de red
relacionados con estas aplicaciones, como la gestión de mensajes, la transferencia de archivos y las
consultas a base de datos.
Entre los servicios de intercambio de información q gestiona la capa de aplicación se encuentran los
protocolos SMTP, Telnet, ftp, http.
