Laboratorio de Redes y Servicios II

23

7

4

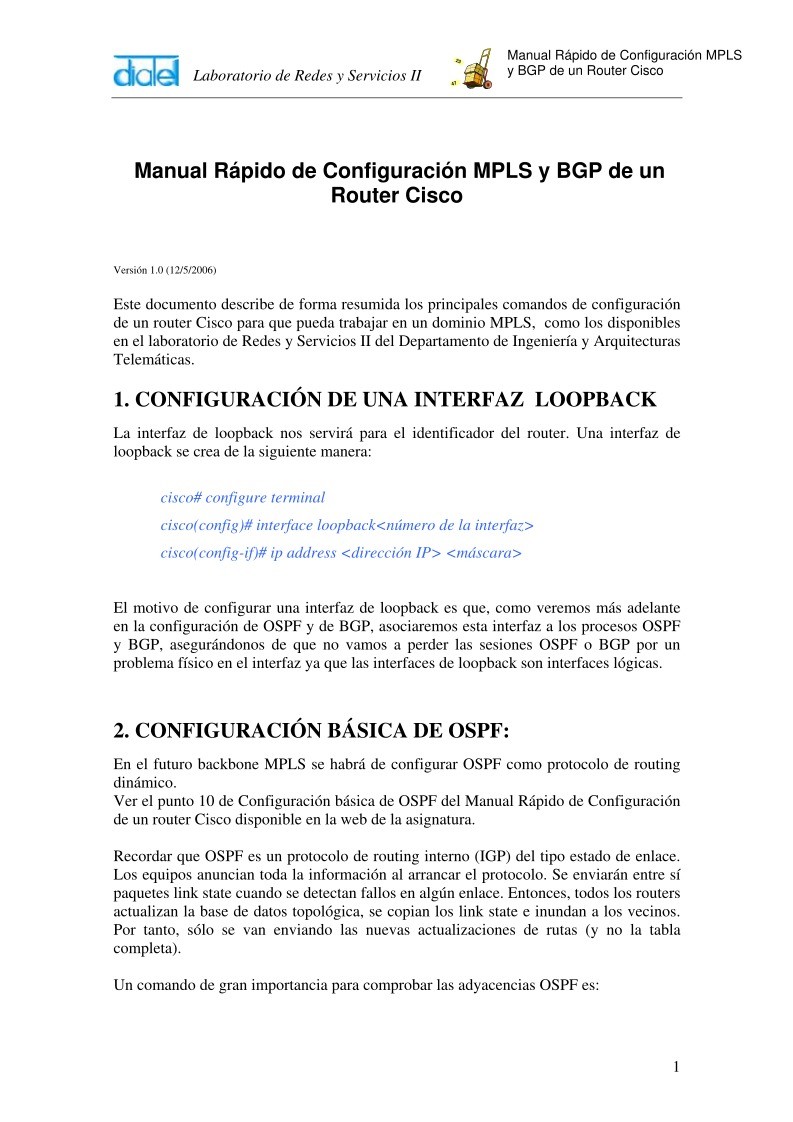

Manual Rápido de Configuración MPLS
y BGP de un Router Cisco

Manual Rápido de Configuración MPLS y BGP de un



Router Cisco



Versión 1.0 (12/5/2006)

Este documento describe de forma resumida los principales comandos de configuración
de un router Cisco para que pueda trabajar en un dominio MPLS, como los disponibles
en el laboratorio de Redes y Servicios II del Departamento de Ingeniería y Arquitecturas
Telemáticas.

1. CONFIGURACIÓN DE UNA INTERFAZ LOOPBACK
La interfaz de loopback nos servirá para el identificador del router. Una interfaz de
loopback se crea de la siguiente manera:


cisco# configure terminal
cisco(config)# interface loopback<número de la interfaz>
cisco(config-if)# ip address <dirección IP> <máscara>


El motivo de configurar una interfaz de loopback es que, como veremos más adelante
en la configuración de OSPF y de BGP, asociaremos esta interfaz a los procesos OSPF
y BGP, asegurándonos de que no vamos a perder las sesiones OSPF o BGP por un
problema físico en el interfaz ya que las interfaces de loopback son interfaces lógicas.


2. CONFIGURACIÓN BÁSICA DE OSPF:
En el futuro backbone MPLS se habrá de configurar OSPF como protocolo de routing
dinámico.
Ver el punto 10 de Configuración básica de OSPF del Manual Rápido de Configuración
de un router Cisco disponible en la web de la asignatura.

Recordar que OSPF es un protocolo de routing interno (IGP) del tipo estado de enlace.
Los equipos anuncian toda la información al arrancar el protocolo. Se enviarán entre sí
paquetes link state cuando se detectan fallos en algún enlace. Entonces, todos los routers
actualizan la base de datos topológica, se copian los link state e inundan a los vecinos.
Por tanto, sólo se van enviando las nuevas actualizaciones de rutas (y no la tabla
completa).

Un comando de gran importancia para comprobar las adyacencias OSPF es:



1


Laboratorio de Redes y Servicios II

23

7

4



Manual Rápido de Configuración MPLS
y BGP de un Router Cisco

show ip ospf neighbors


El comando:


show ip route

permite ver la tabla de rutas del router donde se ejecuta el comando y si el router
aprende las rutas por OSPF.

Verificación del estado de OSPF
Se puede comprobar el estado de OSPF por interfaz con el siguiente comando:


show ip ospf interface



3. CONFIGURACIÓN BÁSICA DE BGP:
Antes de configurar MPLS en la red, se debe establecer un full-mesh de sesiones BGP
entre los PE del backbone y así dejar preparado el escenario de red para la
configuración final de MPLS en los routers.

El hecho de configurar BGP en un dominio MPLS es para dejarlo preparado para la
segunda parte de la práctica en la que se van crear servicios de redes privadas virtuales
sobre MPLS (VPN-MPLS) que sí necesitan la configuración de un protocolo del tipo de
BGP para poder ofrecer servicio.

La configuración de BGP requiere los siguientes pasos:

1. Configurar el proceso de routing BGP:



cisco# configure terminal
cisco(config)# router bgp <número de proceso BGP>

El número de proceso BGP que generalmente se pone es el 65000, para entorno de
pruebas, ya que hay otras numeraciones que están reservadas, lo que realmente estamos
configurando con el comando router bgp <numero de proceso BGP> es el sistema
autónomo en el que queremos que se “hable” BGP.



2. Establecer las adyacencias entre los pares BGP.

Para cada pareja de routers (A y B) que estén enfrentados hay que configurar lo
siguiente:

• En el router A se ha de especificar el router vecino y e indicarle que actualice el

encaminamiento a través de la interfaz de loopback configurada anteriormente:



2


Laboratorio de Redes y Servicios II



23

7

4



Manual Rápido de Configuración MPLS
y BGP de un Router Cisco

cisco(config-router)# neighbor <dir IP de la interfaz del vecino que tiene
enfrentada> remote-as <número de proceso BGP >
cisco(config-router)# neighbor <dir IP de la interfaz del vecino que tiene

enfrentada > update-source loopback<número de la
interfaz>



• En router B se ha de especificar la dirección IP de la interfaz de loopback del

router vecino que se ha indicado en el comando anterior.

cisco(config-router)# neighbor <dir IP de la interfaz de loopback del vecino>

remote-as <número de proceso BGP >

show ip bgp neighbor

show ip bgp summary


Verificación del estado de BGP
Algunos comandos de interés relacionados con BGP para verificar su funcionamiento,
son los siguientes:

1.

Muestra los routers que mantienen una relación de vecindad con el router en el que se
ejecuta el comando, así como la información relativa a esa relación.

2.

Muestra los routers que mantienen una relación de vecindad con el router en el que se
ejecuta el comando, así como el estado en el que se encuentran.

3.

Permite resetear las sesiones BGP establecidas.


4. CONFIGURACIÓN BÁSICA DE MPLS
Una vez establecidos los protocolos de routing se han de configurar las funcionalidades
MPLS en los routers. Para ello hay que arrancar el protocolo de distribución de
etiquetas en las distintas interfaces por las que queremos “hablar MPLS”.

La configuración de MPLS requiere los siguientes pasos:

1. Configurar el CEF (Cisco Express Forwarding) en todos los routers con

clear ip bgp *

funcionalidad “PE” y “P”.

CEF es el conjunto de funcionalidades que reúnen los equipos Cisco para poder
trabajar en un entorno MPLS entre otras funciones.



3


Laboratorio de Redes y Servicios II

23

7

4



Manual Rápido de Configuración MPLS
y BGP de un Router Cisco


Los comandos que hay que ejecutar para activar CEF en un router que soporte estas
funcionalidades son:

cisco# configure terminal
cisco(config)# ip cef


Para comprobar si se ha activado CEF correctamente se utilizará el siguiente comando:

show ip cef summary


En caso de que no se hubiese habilitado CEF no se obtendría resultado alguno como
salida de este comando.

2. Activación del protocolo de distribución de etiquetas LDP:

Hay que realizar la siguiente configuración en cada interfaz que vaya a hablar MPLS:


cisco(config)# interface <nombre de la interfaz>
cisco(config-if # mpls ip
cisco(config-if)# mpls label protocol ldp



Verificación del funcionamiento de MPLS en la red

Para realizar la verificación del funcionamiento de MPLS, algunos comandos de interés
son los siguientes:

1.

Muestra las interfaces en las que está funcionando MPLS-LDP.

2.

Muestra los parámetros que está utilizando el protocolo en el equipo donde se ejecuta el
comando.

3.

Muestra los routers que mantienen una relación de vecindad con el router en el que se
ejecuta el comando.

show mpls ldp parameters

show mpls interfaces

show mpls ldp neighbor



4


Laboratorio de Redes y Servicios II

23

7

4



Manual Rápido de Configuración MPLS
y BGP de un Router Cisco

show mpls ldp binding


4.

Muestra la tabla de etiquetas que está utilizando el router donde se ejecuta el comando.

5.

Muestra la tabla de forwarding del router donde se ejecuta el comando.


4. Referencias

show mpls forwarding-table

• "Manuales de Configuración de CISCO". Disponibles en:

http://hondo.diatel.upm.es/manuales/cisco
