Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

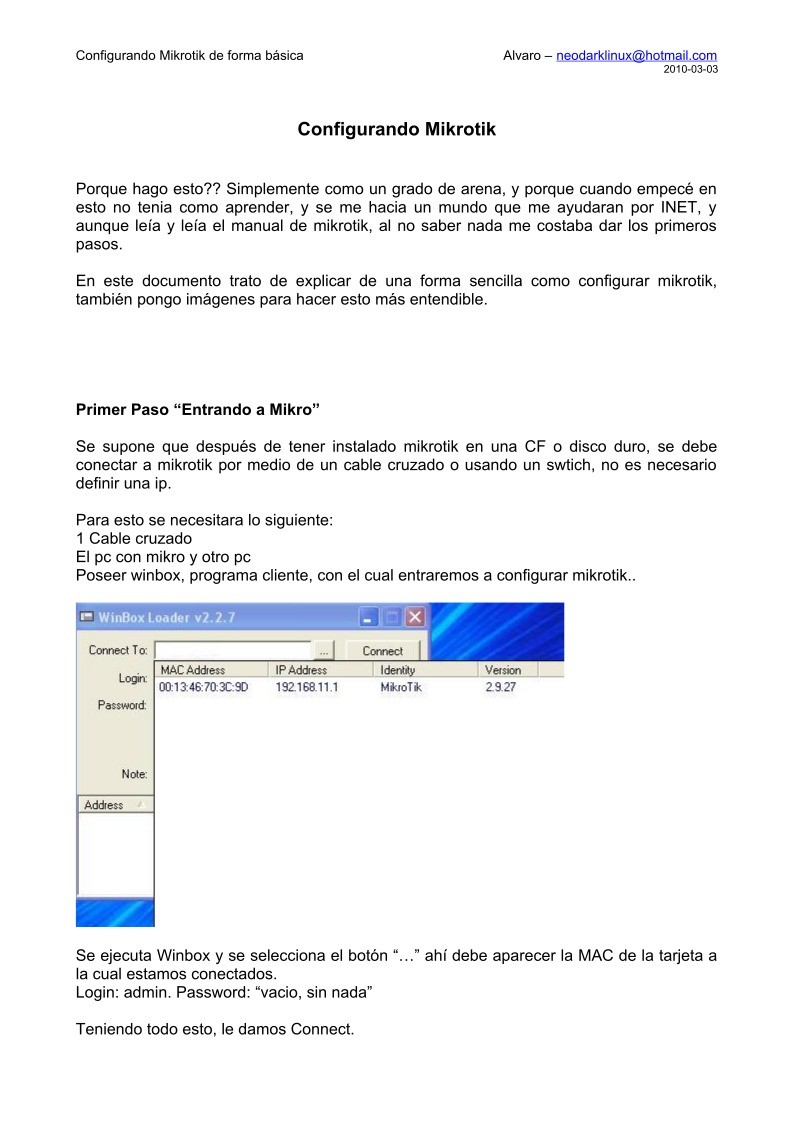

Configurando Mikrotik

Porque hago esto?? Simplemente como un grado de arena, y porque cuando empecé en
esto no tenia como aprender, y se me hacia un mundo que me ayudaran por INET, y
aunque leía y leía el manual de mikrotik, al no saber nada me costaba dar los primeros
pasos.

En este documento trato de explicar de una forma sencilla como configurar mikrotik,
también pongo imágenes para hacer esto más entendible.

Primer Paso “Entrando a Mikro”

Se supone que después de tener instalado mikrotik en una CF o disco duro, se debe
conectar a mikrotik por medio de un cable cruzado o usando un swtich, no es necesario
definir una ip.

Para esto se necesitara lo siguiente:
1 Cable cruzado
El pc con mikro y otro pc
Poseer winbox, programa cliente, con el cual entraremos a configurar mikrotik..

Se ejecuta Winbox y se selecciona el botón “…” ahí debe aparecer la MAC de la tarjeta a
la cual estamos conectados.
Login: admin. Password: “vacio, sin nada”

Teniendo todo esto, le damos Connect.

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Segundo Paso “Definición de nombre para Interfaces”

Una vez que estamos dentro… ohh que emoción, casi un orgasmo!! Bueno.. hay que
nombres que podamos entender a las Iterfaces. Para hacer eso, nos dirigimos a
“Interfaces”

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Tercer Paso “Definición de IP’s para Interfaces”

Como hacemos esto?? Hay que ir a la opción IP – Addresses, luego agregar las
interfaces, para eso hacemos “+” y aparecerá una ventana, en la cual hay q definir el
Hades, network, y todo eso, además la interfaz a la cual se esta asignando los IP

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Cuarto Paso “Crear Conexión PPPoE”

Este paso, es solo para quienes tienen por conexión pppoe, para eso vamos a la opción
PPP, en la cual elegimos la opción PPPoE Client. En General, le damos el nombre a
nuestro gusto, en Dial Out se introduce el nombre de usuario y la contraseña, y solo se
deja desmarcado la opción “Dial on Demmand,” y en le profile se deja “Default”

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Quinto Paso “Definir UPnP para las interfaces”

Bueno aca solo se define que tipo es la tarjeta, si es interna o externa, y hay que dejar el
Seetings de la siguiente forma.

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Sexto Paso “Primeros Pasos para Configurar DHCP Server”

Primero hay que definir el POOL, el cual contiene los numero IP correlativos de la red, la
cuales pueden ser 10.10.0.2-10.10.0-254

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Ahora se debe crear el DHCP Server, para eso nos dirigimos a IP – DHCP Server, luego
de damos agregar “+” y ahí.. le damos el nombre que nosotros queramos… y la interface
seria LAN (nombre de la interface que le puse asi), luego asiganamos el POOL que antes
habiamos creado, y en Autoritative le ponemos “no”

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Después de crear el DHCP Server, hay que crear la Network, para eso obviamente vamos
a la pestaña Network. En la ventana que aparece, le ponemos todos nuestros IP.

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Septimo Paso “Definir DNS para Mikrotik”

En esta paso, solo introducimos los IP de nuestro DNS, para eso vamos al siempre y bien
ponderado IP – DNS y en la pestaña Static le damos a la opción Settings y ahí van los
DNS.

Configurando Mikrotik de forma básica Alvaro – [email protected]
2010-03-03

Octavo Paso “Creando Masquerade”

Nos dirigimos a IP-Firewall-NAT y agregamos chain=srnat ----> Action=Masquerade

Eso es todo, cualquier cosa consultar a www.mikrotik.org o algunas wiki que andan por
ahí… recomiendo buscar sobre como proteger mikrotik, especialmente “Filter Rules”
