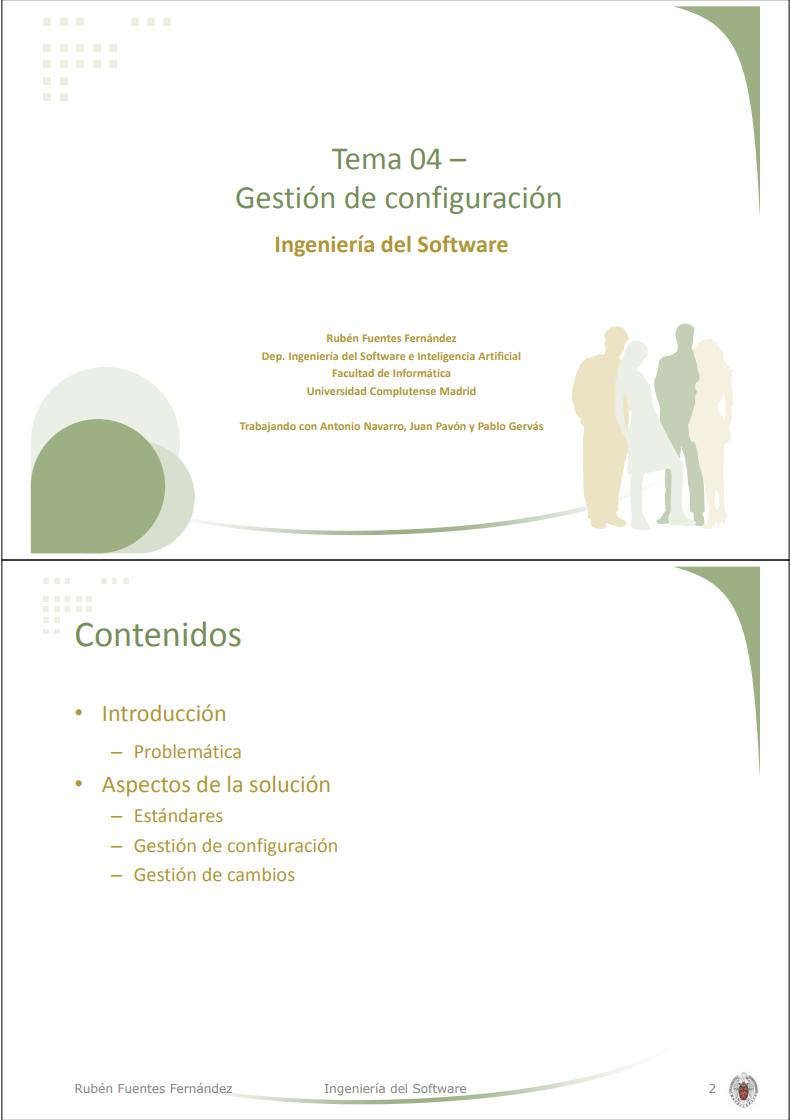

Tema 04 –

Gestión de configuración

Ingeniería del Software

Rubén Fuentes Fernández

Dep. Ingeniería del Software e Inteligencia Artificial

Facultad de Informática

Universidad Complutense Madrid

Trabajando con Antonio Navarro, Juan Pavón y Pablo Gervás

Contenidos



Introducción
– Problemática

• Aspectos de la solución

– Estándares
– Gestión de configuración
– Gestión de cambios

Rubén Fuentes Fernández

Ingeniería del Software

2

Generación de artefactos

• Miles de artefactos son generados para un gran sistema:

– Especificaciones
– Diseños
– Programas
– Pruebas
– Manuales de usuarios
– Planes de proyecto
– Planificaciones
– …

• Todos estos artefactos tendrán que ser gestionados de

manera eficiente.
– Los cambios en ellos son inevitables.

Rubén Fuentes Fernández

Ingeniería del Software

3

Fuentes de cambio

• Fallos
• Nuevos negocios o condiciones comerciales que dictan

cambios en los requisitos del producto

• Nuevas necesidades del cliente que demandan la

modificación de los datos, funciones o servicios

• Reorganización y/o reducción del volumen comercial que

provoca cambios en el proyecto

• Restricciones presupuestarias o de planificación que provocan

una redefinición del producto

Rubén Fuentes Fernández

Ingeniería del Software

4

Consecuencias indeseables de los cambios

• Los cambios aumentan el nivel de confusión en el equipo de

desarrollo.

• Confusión debida a:

– No se han analizado los cambios antes de realizarlos.
– No se han registrado antes de implementarlos.
– No se han comunicado a aquellas personas que necesitan saberlo.
– No se han controlado de manera que mejoren la calidad y reduzcan los

errores.

• Controlado mediante la Gestión de Configuración.

Rubén Fuentes Fernández

Ingeniería del Software

5

GESTIÓN DE CONFIGURACIÓN

Rubén Fuentes Fernández

Ingeniería del Software

6

Gestión de configuración

• La Gestión de Configuración (del Software) (GCS) es una

actividad de protección que gestiona el cambio en los
artefactos a lo largo del ciclo de vida del producto.

• Sus tareas clave son:
– Identificar el cambio
– Controlar el cambio
– Garantizar la correcta implementación del cambio
– Informar del cambio a todos aquellos que lo necesiten

• Para ello recurre a:

– Estándares
– Normas
– Procesos

Rubén Fuentes Fernández

Ingeniería del Software

7

Configuración del proyecto

• Una configuración del proyecto incluye:

– El conjunto de todos los artefactos relativos a un proyecto

• documentos, archivos, requisitos, manuales, código...

– en un momento, plataforma... dados.

• Cada uno de los artefactos de la configuración se denomina

Elemento de Configuración (Software) (ECS).

• Los ECSs producen otros ECSs para crear una jerarquía de

información en el proyecto.
– Ej. la especificación de requisitos produce un plan del proyecto y un

diseño que a su vez produce código...

Rubén Fuentes Fernández

Ingeniería del Software

8

Desafíos de la GCS

• Si simplemente hubiera una jerarquía de ECSs no habría

confusión.
– La confusión surge cuando entra en juego el cambio.
– Éste puede producirse en cualquier momento y por cualquier razón.

• Desafíos:

– Saber qué configuración es la que interesa para un cometido concreto
– Saber cuántas hay/ha habido
– Saber en qué se diferencian

Rubén Fuentes Fernández

Ingeniería del Software

9

Soluciones

PROCESOS DE GCS

Rubén Fuentes Fernández

Ingeniería del Software

10

Gestión de configuración

• Hay que iniciar la GCS durante las fases iniciales del proyecto.
• Su ejecución se plasma en el plan de GCS:

– Identifica y define los tipos de artefactos a gestionar (los ECSs).

• Los que pueden necesitarse para el desarrollo y futuros mantenimientos

del sistema.

– Establece criterios y protocolos para nombrar los ECSs.
– Define quién es responsable de los procedimientos de GCS y de la

creación de líneas base.

– Define políticas para el control de cambios y la gestión de versiones.
– Define los registros de GCS que deben mantenerse.

Rubén Fuentes Fernández

Ingeniería del Software

11

Línea base

• Las líneas base (baselines) son las configuraciones de

referencia del proyecto.

• Una línea base es [IEEE, 1997]:

– una especificación o producto
– que se ha revisado formalmente
– y sobre el que se ha llegado a un acuerdo,
– y que de ahí en adelante sirve como base para un desarrollo posterior
– y cuyo cambio está sometido a procedimientos formales de control de

cambios.

• Los procesos de revisión se conocen como Revisiones Técnicas

Formales (RTFs).

Rubén Fuentes Fernández

Ingeniería del Software

12

Productos de líneas base

• Los productos (del software) que necesariamente forman
parte de las líneas base de un proyecto son [IEEE, 1997]:
– Plan del proyecto, documento de especificación de requisitos, diseño,
código, casos de prueba, manual preliminar de usuario, manuales de
operación e instalación, documentos de mantenimiento, estándares y
procedimientos.

• Además de estos ECSs pueden inmovilizarse las herramientas

usadas en el proyecto.
– Ej. editores, compiladores, herramientas CASE…

Rubén Fuentes Fernández

Ingeniería del Software

13

Nombrado de los elementos de configuración

• El protocolo para poner nombres a los artefactos debe ser

definido de modo que:
– Los documentos relacionados tengan nombres relacionados.
– Se puedan identificar las versiones.

• Un esquema jerárquico con nombres a varios niveles es

probablemente la aproximación más flexible.

V1.1b

V1.1.1

Esquema numérico simple

V1.0

V1.1

V1.2

V2.0

V2.1

V2.2

Rubén Fuentes Fernández

Ingeniería del Software

14

V1.1a

El plan de GCS: herramientas

• Describe las herramientas a usar como soporte de la GCS.

– Cuáles
– Forma de uso y limitaciones

• En particular, define la base de datos de GCS a usar para

grabar la información de configuración.

Rubén Fuentes Fernández

Ingeniería del Software

15

Base de datos de configuración

• Toda la información sobre la GCS debe mantenerse en la base

de datos de la GCS.

• Debe permitir consultas sobre la configuración:

– ¿Quién tiene la versión V del sistema?
– ¿Qué plataforma se requiere para la versión V?
– ¿Qué versiones se alteran por un cambio en el componente X?
– ¿Cuántos fallos se han encontrado en la versión T del componente X?
– ...

• La base de datos de GCS debe estar ligada al software que

está siendo desarrollado.

Rubén Fuentes Fernández

Ingeniería del Software

16

Implementación de la base de datos de GCS

• Puede ser parte del entorno integrado de soporte al

desarrollo del software.
– La base de datos de la GCS y los documentos generados estarán todos

siendo mantenidos en el mismo sistema.

• Se pueden integrar con ella las herramientas CASE, de forma

que exista una relación entre las herramientas CASE y las
herramientas de GCS.

• Comúnmente la base de datos de GCS se mantiene

separadamente.
– Es más barato y más flexible.

Rubén Fuentes Fernández

Ingeniería del Software

17

Rubén Fuentes Fernández

Ingeniería del Software

18

Rubén Fuentes Fernández

Ingeniería del Software

19

Rubén Fuentes Fernández

Ingeniería del Software

20

Rubén Fuentes Fernández

Ingeniería del Software

21

Soluciones

ESTÁNDARES

Rubén Fuentes Fernández

Ingeniería del Software

22

Estándares de producto

• Los estándares de producto definen características que todos

los componentes deberán tener.

• Pueden definirse estándares de múltiples elementos.

– Ej. documentación, código, planes, casos de prueba, informes de

resultados, intercambio de documentos...

• Son útiles para unificar los resultados de grupos de trabajo

grandes, o de distintos proyectos de una misma organización.

Rubén Fuentes Fernández

Ingeniería del Software

23

Estándares de documentación

• Estándares de identificación de documentos

– De qué forma se identifica a los documentos
• Estándares de estructura de documentos

– Estructura estándar para documentos de proyecto
• Estándares de presentación de documentos

– Definir estilos y letras, uso de logos...

• Estándares de actualización de documentos

– Definir cómo los cambios de una versión vieja se reflejan en un

documento

Rubén Fuentes Fernández

Ingeniería del Software

24

Procesos de documentación

Review
draft

Incorporate

review
comments

Re-draft
document

Approved document

Produce
final draft

Check

final draft

Approved document

Review
layout

Produce

print masters

Print
copies

Create

initial draft

Stage 1:
Creation

Proofread

text

Stage 2:
Polishing

Layout
text

Stage 3:
Production

Rubén Fuentes Fernández

Ingeniería del Software

25

Mantenimiento de estándares

• Es un proceso controlado que permite la evolución de los

estándares cuando se quedan obsoletos o se descubre que no
funcionan.

• Hay que evitar que se conviertan en un impedimento al

proceso de desarrollo.
– O los desarrolladores dejarán de utilizarlos.

• Someter los estándares a Revisiones Técnicas Formales (RTFs)

en las que participen distintos miembros del equipo.
– Su formato ha de ser útil para todos.

Rubén Fuentes Fernández

Ingeniería del Software

26

Importancia de los estándares

• Reúnen las mejores prácticas

– Evitan la repetición de errores pasados.

• Proporcionan un marco para el análisis de calidad

– Implican verificar la conformidad con estándares.

• Proporcionan continuidad

– El personal nuevo puede entender la organización entendiendo los

estándares aplicados.

Rubén Fuentes Fernández

Ingeniería del Software

27

Soluciones

GESTIÓN DE CAMBIOS

Rubén Fuentes Fernández

Ingeniería del Software

28

Administración de los cambios

• Los sistemas están sujetos a peticiones continuas de cambios

– de los usuarios
– de los desarrolladores
– del mercado

• La administración de los cambios permite gestionar estos
cambios y asegurar que sean implementados de la manera
más efectiva.

Rubén Fuentes Fernández

Ingeniería del Software

29

El proceso de administración de cambios

Request c
  • Links de descarga
http://lwp-l.com/pdf14581

Comentarios de: Tema 04 - Gestión de configuración - Ingeniería del Software (0)


No hay comentarios


Comentar...

Nombre
Correo (no se visualiza en la web)
Valoración
Comentarios...
CerrarCerrar
CerrarCerrar
Cerrar

Tienes que ser un usuario registrado para poder insertar imágenes, archivos y/o videos.

Puedes registrarte o validarte desde aquí.

Codigo
Negrita
Subrayado
Tachado
Cursiva
Insertar enlace
Imagen externa
Emoticon
Tabular
Centrar
Titulo
Linea
Disminuir
Aumentar
Vista preliminar
sonreir
dientes
lengua
guiño
enfadado
confundido
llorar
avergonzado
sorprendido
triste
sol
estrella
jarra
camara
taza de cafe
email
beso
bombilla
amor
mal
bien
Es necesario revisar y aceptar las políticas de privacidad
