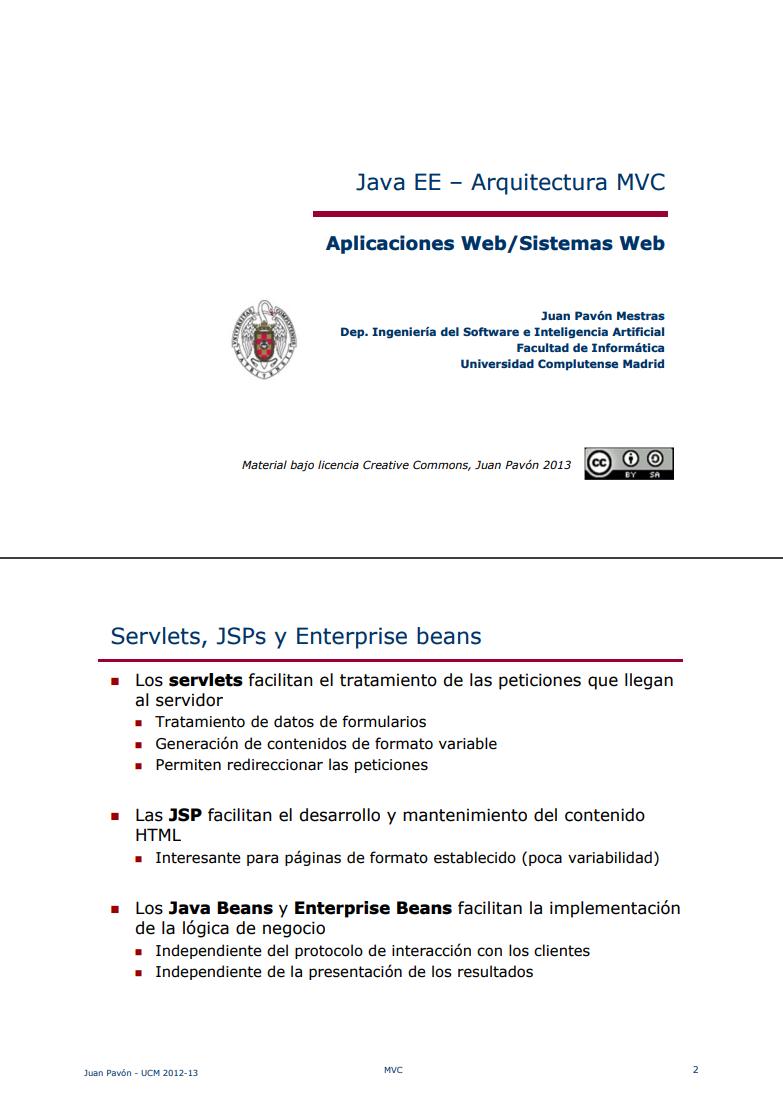

Java EE – Arquitectura MVC

Aplicaciones Web/Sistemas Web

Juan Pavón Mestras
Dep. Ingeniería del Software e Inteligencia Artificial
Facultad de Informática
Universidad Complutense Madrid

Material bajo licencia Creative Commons, Juan Pavón 2013

Servlets, JSPs y Enterprise beans

 Los servlets facilitan el tratamiento de las peticiones que llegan

al servidor
 Tratamiento de datos de formularios
 Generación de contenidos de formato variable
 Permiten redireccionar las peticiones

 Las JSP facilitan el desarrollo y mantenimiento del contenido

HTML
 Interesante para páginas de formato establecido (poca variabilidad)

 Los Java Beans y Enterprise Beans facilitan la implementación

de la lógica de negocio
 Independiente del protocolo de interacción con los clientes
 Independiente de la presentación de los resultados

Juan Pavón - UCM 2012-13

MVC

2

Arquitectura MVC en Java EE

Controlador

1. Petición HTTP

Servlet

Servlet

2. Procesar

5. Redirección al
JSP apropiado

4. Resultados

Modelo

Java
Bean

Java
Bean

3.
Acceso
a BD

BD

Eneterprise

Eneterprise
Bean

Bean

7. Respuesta HTTP

JSP

JSP

Vista

6. Recupera datos
y los pone en la salida

Juan Pavón - UCM 2012-13

MVC

Arquitectura MVC en Java EE

 Los beans representan los datos

 Los resultados pueden ser Java Beans que encapsulan los resultados
 Beans y Enterprise Beans pueden usarse para la lógica de negocio

 Los servlets gestionan las peticiones de los clientes

 Reciben las peticiones HTTP
 Procesan los parámetros (p.ej. de formularios) comprobando que son

correctos

 Invocan operaciones en beans para ejecutar la lógica de negocio
 Guardan referencias a los beans de resultados en el ServletsContext,

en la sesión o en la petición

 Reenvían la petición a una página JSP

 El servlet determina la página JSP apropiada y usa el método de

reenvío del RequestDispatcher para transferirle el control

 La página JSP accede a los beans de resultado

 La página JSP no crea ni modifica beans, solo los consulta para ver los

resultados

Juan Pavón - UCM 2012-13

MVC

3

4

Servlets – Reenvío de peticiones

 El servlet determina la página JSP apropiada y usa el método de

reenvío del RequestDispatcher para transferirle el control
public void doGet(HttpServletRequest request, HttpServletResponse response)

throws ServletException, IOException {

// Comprueba los parámetros de la petición (p.ej. de formularios)
// Invoca operaciones en beans para ejecutar la lógica de negocio
// Guarda referencias a los beans de resultados en
// el ServletsContext, en la sesión o en la petición

// Reenvía la petición a un JSP (Vista) para que haga la salida

String operacion = request.getParameter("operacion");
if (operacion == null) operacion = "desconocida";
String jsp;
if (operacion.equals("consulta"))
else if (operation.equals("cancel")) jsp = "/WEB‐INF/Cancel.jsp";
else

jsp = "/WEB‐INF/Desconocida.jsp";

jsp = "/WEB‐INF/Consulta.jsp";

RequestDispatcher dispatcher = request.getRequestDispatcher(jsp);
dispatcher.forward(request, response);

}

Juan Pavón - UCM 2012-13

MVC

Paso de beans

 Se pueden pasar los beans por tres lugares

 En el objeto request (HttpServletRequest)

• Visibles para el servlet y la página o servlet a la que se lo reenvía

• En el servlet:

UnBean valor = LookupService.findResult(...);
request.setAttribute("clave", valor);

• En la página JSP:

${clave.propiedad}

 En la sesión (HttpSession)

• Visibles para el servlet y la página o servlet a la que se lo reenvía, y

para otras páginas posteriores referentes al mismo usuario
• En el servlet, similar a antes pero:

session.setAttribute("clave", valor);

 En el Servlet Context

• Son visibles para todos los servlets y páginas de la aplicación

• En el servlet, similar a antes pero:

getServletContext().setAttribute("clave", valor);

• En otros servlets se tendrá que usar de forma sincronizada (synchronized)

Juan Pavón - UCM 2012-13

MVC

5

6

La vista: páginas JSP

 La página JSP no crea beans

 Para garantizar que no se crean beans, usar
<jsp:useBean ... type="paquete.Clase" />
• en vez de
<jsp:useBean ... class="paquete.Clase" />

 La página JSP no modifica beans, solo los consulta para ver los

resultados
 Usar únicamente jsp:getProperty
 No usar jsp:setProperty

Juan Pavón - UCM 2012-13

MVC

Conclusiones

 MVC es útil cuando

 Una petición puede generar resultados de aspecto muy diverso
 Proceso de información complejo
 Para repartir el trabajo entre distintos miembros de un equipo de

desarrollo
• Desarrolladores web
• Lógica de negocio

 Frameworks que usan el MVC para Java EE

 JavaServer Faces (JFC)
 Struts

Juan Pavón - UCM 2012-13

MVC

7

8
