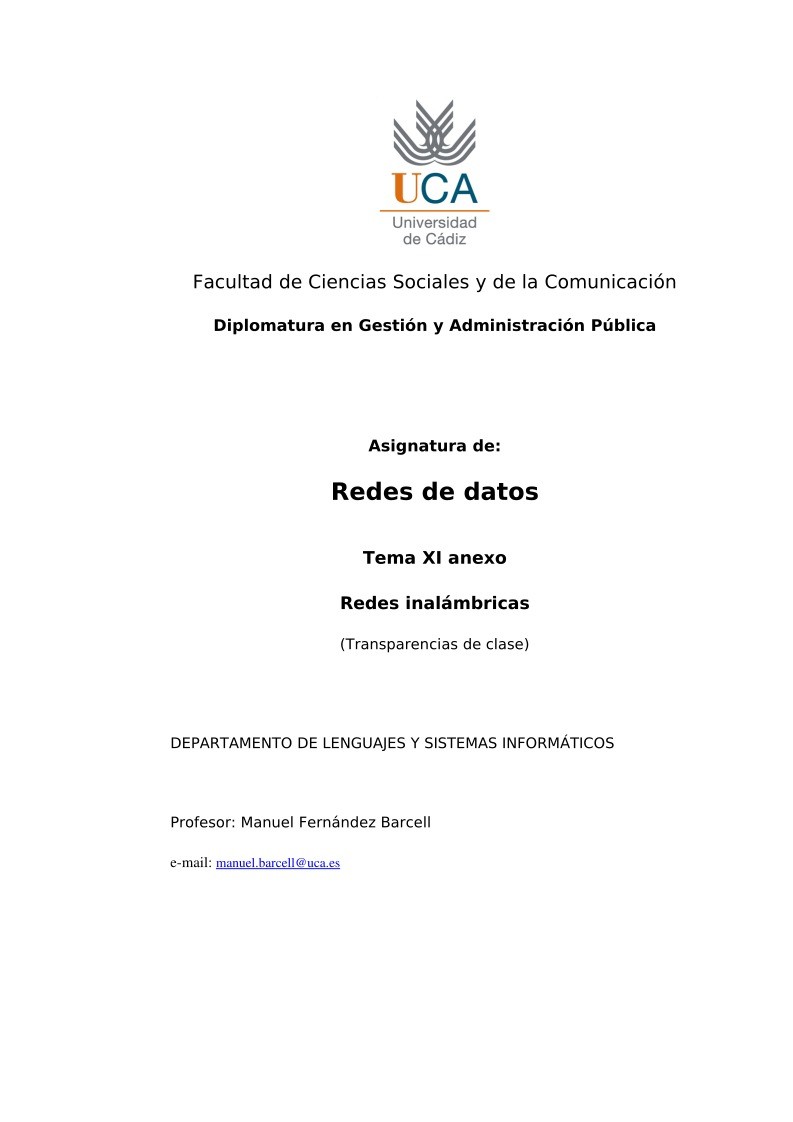

PDF de programación - Tema XI anexo - Redes inalámbricas

Facultad de Ciencias Sociales y de la Comunicación

Diplomatura en Gestión y Administración Pública

Asignatura de:

Redes de datos

Tema XI anexo

Redes inalámbricas

(Transparencias de clase)

DEPARTAMENTO DE LENGUAJES Y SISTEMAS INFORMÁTICOS

Profesor: Manuel Fernández Barcell

e­mail: [email protected]

Índice

Índice

1ANEXO SOBRE WI­FI.................................................................................................................1
1.1WARCHALKING .............................................................................................................................1
1.2WARDRIVING ...............................................................................................................................1
1.3SOPA DE LETRAS (Y NÚMEROS) .......................................................................................................1
1.4CASOS DE ESTUDIO ........................................................................................................................2
1.4.1Caso de estudio Nº 1: Uso personal .................................................................................2
1.4.2Caso de estudio Nº 2: Comunidad de vecinos / ISPs pequeños ........................................4
1.4.3Caso de estudio Nº 3: Uso empresarial ............................................................................5
1.4.4Estándares SI ­ Estándares NO ¿Qué hacer? ...................................................................7

I

Redes inalámbricas anexos

1 ANEXO sobre WI­FI
Dentro del mundo wireless, no podemos dejar de lado dos prácticas que se han extendido rápida­
mente entre algunas comunidades de usuarios de esta tecnología sobre todo son el ánimo de con­
seguir acceso gratuito a Internet. La adaptación a las nuevas tecnologías en algunos ámbitos es ex­
tremadamente rápida. ;­)
1.1 Warchalking
Es un lenguaje de símbolos normalmente escritos con tiza en las paredes que informa a los posi­
bles interesados de la existencia de una red inalámbrica en ese punto.
La sencillez del lenguaje ha sido uno de los factores que han hecho posible su proliferación por las
grandes ciudades. Además otras características como la no perdurabilidad de las marcas durante
grandes periodos de tiempo hacen que sea muy dinámico y se vaya adaptando constantemente a
las características cambiantes de las redes sobre cuya existencia informa.
Símbolos utilizados en Warchalking:  http://notabug.com/warchalking/card300.png
1.2 WarDriving
Es un método usado para la detección de redes inalámbricas. Se realiza bien desde dentro de un
vehículo o bien simplemente caminando a pie por diferentes zonas, habitualmente del centro, de
una ciudad, con un dispositivo como un PDA o un ordenador portátil con los que se pueden detec­
tar estas redes.
Para la identificación de las redes es necesario usar una TR WiFi en modo promíscuo junto con un
SW especial, modo en el cual va a detectar todas las redes de los alrededores que estén configura­
das mediante un PA.
Una vez detectada la red, se analiza y bien se marca mediante el warchalking bien se apunta para
su posterior explotación.
Adicionalmente se puede dotar al sistema de un GPS con el cual marcar exactamente en un mapa
la posición de la red. Ya existe SW apropiado para estos casos como es el AirSnort para Linux, el
BSD­AriTools para BSD y el NetStumbler para Windows.
1.3 Sopa de letras (y números)
Existen multitud de estándares definidos o en proceso de definición que es necesario conocer para
una correcta interpretación de las redes wireless:

•
•
•

•

•

•

•
•

802.11a Estándar de comunicación en la banda de los 5 Ghz, ya descrito
802.11b Estándar de comunicación en la banda de los 2,4 Ghz, ya descrito.
802.11c Estándar que define las características que necesitan los APs para actuar como
puentes (bridges). Ya está aprobado y se implementa en algunos productos.
802.11d Estándar que permite el uso de la comunicación mediante el protocolo 802.11 en
países que tienen restricciones sobre el uso de las frecuencias que éste es capaz de utilizar.
De esta forma se puede usar en cualquier parte del mundo.
802.11e Estándar sobre la introducción del QoS en la comunicación entre PAs y TRs. Ac­
tua como árbitro de la comunicación. Esto permitirá el envío de vídeo y de voz sobre IP.
802.11f Estándar que define una práctica recomendada de uso sobre el intercambio de in­
formación entre el AP y el TR en el momento del registro a la red y la información que in­
tercambian los APs para permitir la interportabilidad. La adopción de esta práctica permi­
tirá el Roamming entre diferentes redes.
802.11g Estándar que permite la comunicación en la banda de los 2,4 Ghz, ya descrito.
802.11h Estándar que sobrepasa al 802.11a al permitir la asignación dinámica de canales
para permitir la coexistencia de éste con el HyperLAN. Además define el TPC (Transmit
Power Control) según el cual la potencia de transmisión se adecúa a la distancia a la que
se encuentra el destinatario de la comunicación.

Página nº: 1

Redes de datos

Tema XI: Anexos Redes inalámbricas

•

•

•

 802.11i Estándar que define el cifrado y la autentificación para complementar completar
y mejorar el WEP. Es un estándar que mejorará la seguridad de las comunicaciones me­
diante el uso del Temporal Key Integrity Protocol (TKIP).
  802.11j Estándar que permitirá la armonización entre el IEEE, el ETSI HyperLAN2,
ARIB e HISWANa.
 802.11m Estándar propuesto para el mantenimiento de las redes inalámbricas.

1.4 Casos de estudio
Dentro de la puesta en práctica de las redes inalámbricas se han incluido tres casos de estudio que
pueden representar un alto número de los escenarios de uso de esta tecnología.

•
•
•

 Caso de estudio Nº 1: Uso personal
 Caso de estudio Nº 2: Comunidad de vecinos / ISPs pequeños
 Caso de estudio Nº 3: Uso empresarial

1.4.1 Caso de estudio Nº 1: Uso personal
Este viene siendo y es hoy por hoy uno de los escenarios más comunes de esta tecnología.
Hasta hace bien poco los usuarios caseros de ordenadores, bien por uso particular bien por uso
profesional del ordenador y por ende de Internet, estaban atados a las zonas de la casa/local donde
tenían las tomas telefónicas o bien los módems ADSL/DSL/CABLE. El mover los ordenadores a
otra localización dentro de la casa / pequeño negocio era prácticamente imposible o muy costoso.
Además con el continuo avance de la tecnología y el rápido desfase de los ordenadores nos pode­
mos encontrar en una casa normal con varios ordenadores unidos mediante una LAN (red de área
local) y eso significaba que tanto el módem como los ordenadores debían estar en un espacio muy
reducido, normalmente poco idóneo para su uso y/o ubicación.
Este hecho, unido con la habilidad de ciertos constructores que se han dedicado a poner las toma
telefónicas y/o las tomas de ADSL/DSL/CABLE en los lugares más originales pero menos aprove­
chables de las casas podía llegar a presentar un serio inconveniente para implantar una pequeña
red.
Gracias a la tecnología inalámbrica actual, esto es posible solucionarlo de una manera muy fácil y
nos va a permitir disponer de los ordenadores en la situación que queramos dentro de la casa (a no
ser que vivamos en el Palacio de Buckingham)
Vamos a tomar como ejemplo una casa con tres ordenadores, dos de ellos de sobremesa y uno por­
tátil. Esta configuración es una configuración estándar que representa bastante bien un amplio es­
pectro de los hogares medios, en los cuales uno de los ordenadores se ha quedado tecnológicamen­
te desfasado pero aún se quiere aprovechar, se ha comprado un segundo ordenador de sobremesa
más potente y se tiene uno portátil bien por necesidades particulares o bien porque el trabajo de
uno de los integrantes de la familia lo provee.
Suponemos que disponemos bien de una conexión telefónica o bien un ADSL/DSL/CABLE para
conectarnos a Internet.
La lista de elementos que vamos a necesitar para implantar la red es muy corta.

Ordenador 1 (ya disponible)
Ordenador 2 (ya disponible)
Ordenador portátil (ya disponible)
1 tarjeta PCI WiFi 802.11b (a adquirir)
1 tarjeta USB WiFi 802.11b (a adquirir)
1 tarjeta PCMCIA WiFi 802.11b (a adquirir)
1 PA Router Wifi 802.11b (a adquirir)

•
•
•
•
•
•

La configuración más normal será la de configurar el ordenador más tecnológicamente atrasado
con la tarjeta Wifi PCI, poniendo la USB WiFi al ordenador más moderno y dejando la PCMCIA
WiFi para el ordenador portátil.
Lo preferible sería ponerle a los dos ordenadores de sobremesa TR USB WiFi, pero si no dispone­
mos de puerto USB o no tenemos ninguno libre en el ordenador antiguo habrá que ponerle tarjeta
PCI WiFi.

Página nº: 2

Redes inalámbricas anexos

Es necesario hacer notar al lector que en el caso de conectar tarjetas USB WiFi, debemos tener en
cuenta que el USB 1.1 sólo permite transferir datos a una velocidad máxima de 12 Mbps por lo
que si le conectamos una tarjeta USB WiFi 802.11g con una velocidad máxima de 54 Mbps no
conseguiremos aumentar la velocidad. Para conectar este tipo de tarjetas es necesario disponer de
conectores USB 2.0.
El PA Router será el encargado de conectarnos a Internet. Hay algunas unidades que llevan un
MODEM 56K V90 integrado por lo que no es necesario comprar un MODEM adicional. En cual­
quier caso usar un MODEM para conectarse a Internet debería de ser la última de nuestras opcio­
nes, pues es muy recomendable el contratar las ya baratas soluciones ADSL / DSL / CABLE de
cualquier proveedor que nos la ofrezca. Es caso del ADSL, por ejemplo y del DSL y CABLE por
extensión, los routers disponen de una entrada WAN a la cual enchufar el MODEM sea del tipo
que sea, por lo que el configurarlo será muy sencillo. Para este caso, supongamos una salida a in­
ternet mediante ADSL 256/128 Kbps.
Es muy interesante que disponga de Servicio DHCP (asignación dinámica de direcciones IP) y de
NAT (traducción/asignación de direccio
