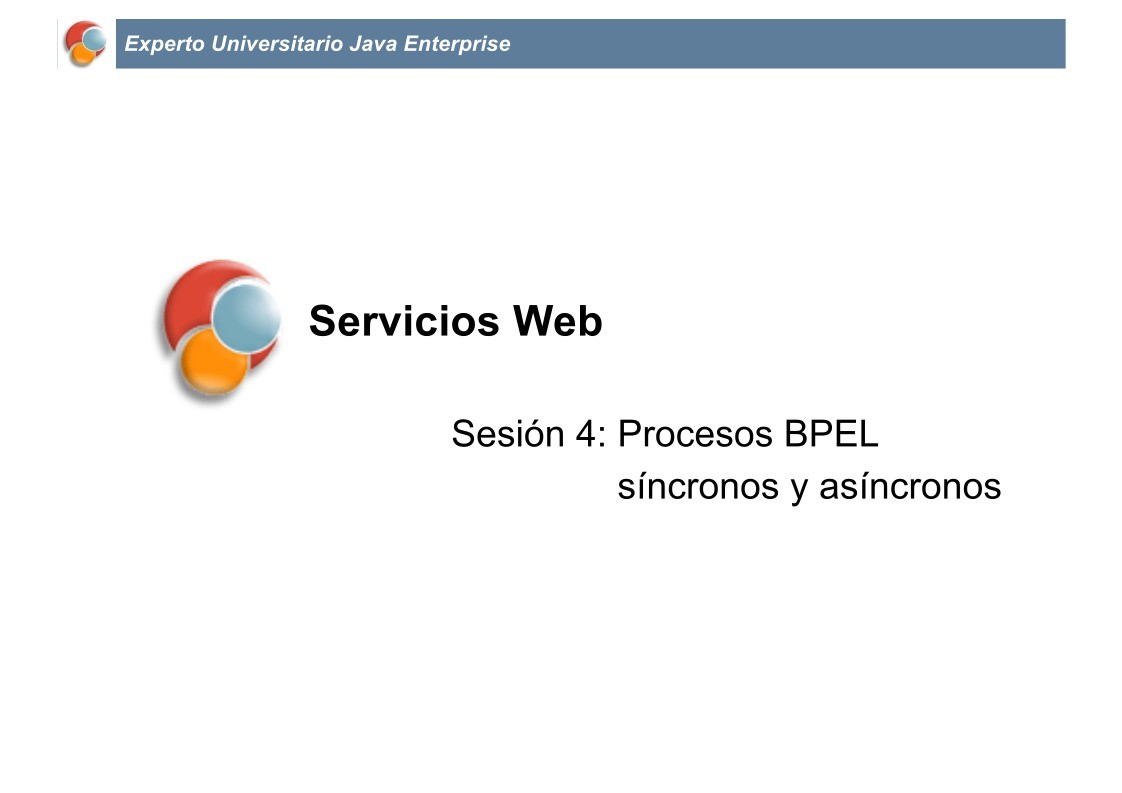

Experto Universitario Java Enterprise

Servicios Web

Sesión 4: Procesos BPEL
síncronos y asíncronos



Experto Universitario Java Enterprise

Puntos a tratar
• Procesos BPEL síncronos
• Procesos BPEL asíncronos
• Ciclo de vida de los procesos BPEL
• Correlations
• Conjuntos de correlación
• Pasos a seguir para usar correlación en BPEL
• Conjuntos de correlación con Netbeans

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

2



Experto Universitario Java Enterprise

Invocación de servicios Web
• Invocación SECUENCIAL

<process...>
...
<sequence>
<!-- espera una petición-->
<receive.../>

<!--invocación secuencial -->
<invoque.../>
<invoque.../>
<invoque.../>
...
</sequence>
</process>

• Invocación CONCURRENTE
<process...>
...
<sequence>
<!-- espera una petición-->
<receive.../>
<!--invocación concurrente -->
<flow>
<invoque.../>
<invoque.../>
<invoque.../>
</flow>
...
</sequence>
</process>

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

3



Experto Universitario Java Enterprise

Invocación síncrona vs. asíncrona (I)
• Invocación síncrona (Operación request-reply)

Sender
(client)

1: request

2: response

Receiver

(Web service)

• Invocación asíncrona (Operación one-way)

1: Async one-way

Sender
(client)

Sender
(client)

Receiver

(Web service)

Receiver

(Web service)

1: Callback

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

4



Experto Universitario Java Enterprise

Mensaje de entrada

<variable>

Invocación de un servicio
síncrono

Aplicación

Cliente

PartnerL
inktype

Proceso BPEL

preparamos sIn

d1

<receive>

PartnerL
inktype

Servicio
síncrono

sIn
d3

d4
sOut

WSDL

leemos
sOut

<assign>

<invoque>

<assign>

<reply>

file.bpel

Mensaje de salida

<variable>

d2

WSDL

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

5



Experto Universitario Java Enterprise

Mensaje de entrada

<variable>

Invocación de un servicio
asíncrono

Aplicación

Cliente

PartnerL
inktype

Proceso BPEL

d1

<receive>

WSDL

<assign>

<invoque>

<receive>

<assign>

sIn

d3

sOut
d4

Mensaje de salida

<variable>

d2

<reply>

file.bpel

preparamos

sIn

PartnerL
inktype

Servicio
asíncrono

WSDL

esperamos
el callback
leemos
sOut

puerto
callback

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

6



Experto Universitario Java Enterprise

Proceso BPEL síncrono (II)
<!-- Estructura de un proceso BPEL síncrono -->
<process>
<receive partnerLink="pLinkA" portType="portA"


operation="opA" variable="invarA">

...... realizar procesamiento ......

<reply partnerLink="pLinkA" portType="portA"

operation="opA" variable="outvarB">
</process>

• La respuesta se devuelve al cliente de forma

inmediata

• Operación tipo request-response

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

7



Experto Universitario Java Enterprise

Proceso BPEL asíncrono (II)
<!-- Estructura de un proceso BPEL asíncrono -->
<process>
<receive partnerLink="pLinkA" portType="portA" operation="opA"
variable="invarA">

...... realizar procesamiento que consume mucho tiempo ......
<!-- Realizar una invocación sobre el cliente para devolver
los resultados -->
<invoque partnerLink="pLinkA" portType="callBackportA"
operation="opCallBackB" variable="outvarB">
</process>

• El cliente no se queda bloqueado en la llamada
• El cliente implementa una interfaz callback
• El proceso BPEL invoca a la interfaz callback sobre el

cliente. Operación tipo one-way

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

8



Experto Universitario Java Enterprise

Partner Links en procesos asíncronos
• Los partner links definen las relaciones con los

partners:
• el partner invoca al proceso BPEL (2)
• el partner es invocado por el proceso BPEL (1)
• el partner invoca y es invocado por el proceso BPEL (2-1)

1: Invoque

portType

A

Proceso BPEL

Servicio WEB

portType

B

2: CallBack

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

9



Experto Universitario Java Enterprise

Partner Link Types en procesos asíncronos

• Los partner link types permiten modelar las

relaciones entre un servicio Web y un proceso BPEL
mediante el uso de roles
• Cada partner link type debe tener como mucho dos roles
• Para cada rol se especifica qué portType se utilizará para

la interacción

• Un proceso asíncrono implementará dos roles, definidos

en un PartnerLinkType

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

10



Experto Universitario Java Enterprise

Ciclo de vida de los procesos BPEL
• Para procesos de negocio, es necesario utilizar

procesos con estado
• Los procesos BPEL siguen un modelo con estado y

soportan interacciones que llevan mucho tiempo

• Para cada interacción, se crea una instancia del

proceso
• La creación se realiza de forma implícita cuando el proceso

BPEL recibe el mensaje inicial (a través de actividades
receive o pick, con el atributo createInstance=yes)

• Esta instancia, "vive" durante la ejecución del proceso

de negocio

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

11



Experto Universitario Java Enterprise

Correlación
• Es el proceso de hacer corresponder un mensaje de

entrada a la máquina BPEL con un proceso
específico

• Las llamadas síncronas NO necesitan correlación
• BPEL utiliza datos específicos del negocio para

mantener referencias a instancias específicas del
proceso de negocio
• Conjuntos de correlación

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

12



Experto Universitario Java Enterprise

Conjuntos de correlación

• Un conjunto de

correlación está formado
por propiedades
(concepto abstracto)
• Cada propiedad es

mapeada con un
elemento en uno o más
tipos de mensajes
mediante property
aliases (aspecto
concreto)

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

13



Experto Universitario Java Enterprise

Uso de correlación

Proceso BPEL

incluye correlación basada en
los contenidos del mensaje

[2:05] receive
[2:06] process…
[2:22] callback

Iniciar servicio

<invoque>

d3

Esperar callback

<receive>

file.bpel

Servicio

PartnerLinktype

sIn

d4

WSDL

Servicio
asíncrono

puerto
callback

incluye correlación basada en
los contenidos del mensaje

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

14



Experto Universitario Java Enterprise

Pasos a seguir para usar correlación (I)
• Definimos una propiedad en nuestro WSDL

<bpws:property name="correlationData" type="xsd:int"/>

CONCEPTO
 ABSTRACTO

• Definimos una propertyAlias para cada elemento de

los datos de la correlación
<bpws:propertyAlias messageType="CoreBankingP2P:CallbackType"


<bpws:propertyAlias messageType="CoreBankingP2P:ServiceRequestType"

propertyName="CoreBankingP2P:correlationData"/>

part="accountNumber"
propertyName="CoreBankingP2P:correlationData"/>

part="accountNumber" !



Relacionamos
 el
 concepto
 abstracto
 con
 “partes”
 CONCRETAS
 de
 los
 mensajes

mediante
 ALIAS

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

15



Experto Universitario Java Enterprise

Pasos a seguir para usar correlación (II)
• Definimos el conjunto de correlación en el fichero

BPEL (antes de cualquier secuencia de actividades)

<correlationSets>
<correlationSet name="CS1"
properties="CoreBankingP2P:correlationData"/> </
correlationSets>

• Referenciamos el conjunto de correlación dentro de

la secuencia BPEL

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

16



Experto Universitario Java Enterprise

Pasos a seguir para usar correlación (II)

<!- - secuencia BPEL: referencia a conjuntos de correlación - ->
.......
<receive name="receiveRequest" partnerLink="Client"
portType="CoreBankingP2P:CoreBankingP2PPortType"
operation="applyForCC" variable="ServiceRequest"
createInstance="yes">
<correlations>
<correlation initiate="yes" set="CS1"/>
</correlations>
</receive>
.......
<receive name="P2Pcallback" partnerLink="CoreBankingP2PPLT"
portType="CoreBankingP2P:CoreBankingCallbackP2PPortType"
operation="callback" variable="CallbackRequest">
<correlations> <correlation set="CS1"/> </correlations>
</receive>
.......

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

17



Experto Universitario Java Enterprise

Conjuntos de correlación con Netbeans
• Definir las propiedades y alias en los ficheros WSDL
• Utilizamos la vista del Navegador: Windows > Navigator

• Definimos los conjuntos de correlación en el proceso

BPEL
• Utilizamos la vista de diseño del proceso BPEL

• Añadimos el conjunto de correlación a las actividades

• Utilizamos la vista de diseño del proceso BPEL

Servicios Web

© 2012-2013 Depto. Ciencia de la Computación e IA

Procesos BPEL Sincronos/Asincronos

18



Experto Universitario Java Enterprise
