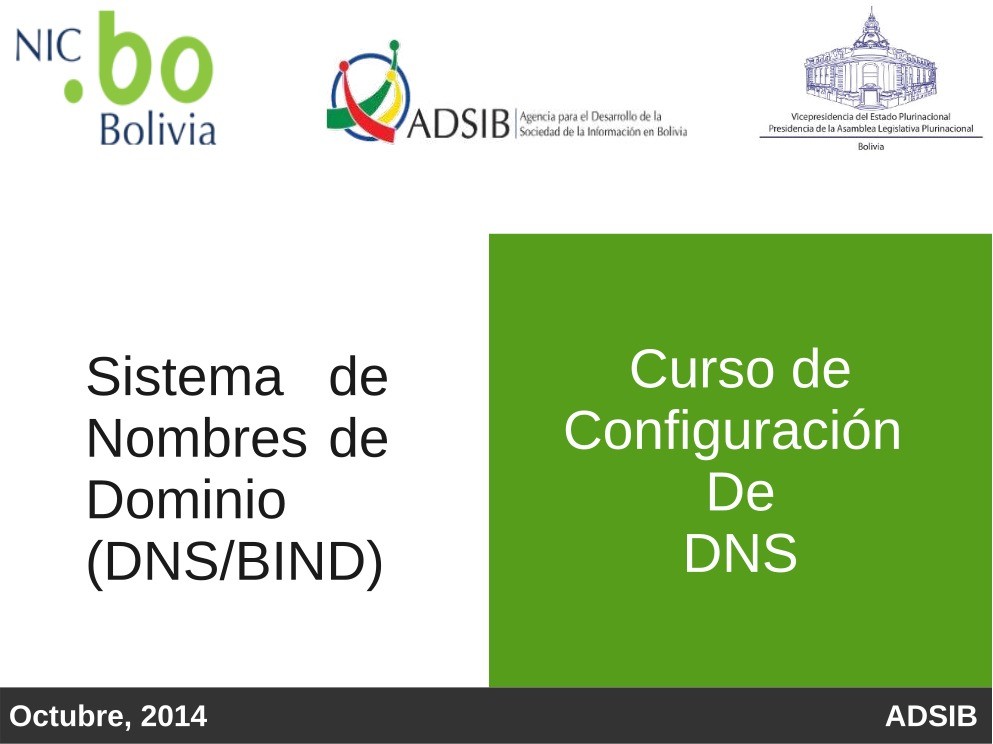

Sistema de
Nombres de
Dominio
(DNS/BIND)

Curso de

Configuración

De
DNS

Octubre, 2014

ADSIB

Sistema de
Nombres de
Dominio
(DNS/BIND)

Introducción

Octubre, 2014

ADSIB

Historia de DNS

Red ARPANET en los 70

Nombre

Dirección

amaru

platon

evo

lapaz

21

23

24

20

*IP no existió como tal sino hasta 1981, anteriormente
eran direcciones planas.



Octubre, 2014



ADSIB

Historia de DNS

Se distribuye el archivo HOSTS.TXT, y su actualización es
periódica



Octubre, 2014



ADSIB

Historia de DNS

 Paul Mockapetris en 1983 inventa el Sistema de Nombres de
Dominio y escribe la primera implementación e Internet.

 Evolución de los RFC's relacionados con el DNS.

882 – 883 -----------------------> 1034 – 1035 – 2181 – 2535



Octubre, 2014



ADSIB

Por que utilizar DNS?

 Las maquinas se comunican con números (direcciones IP). Los
humanos nos comunicamos con las maquinas a través de
nombres.

 Y esto nos resulta más fácil........



Octubre, 2014



ADSIB

Como funciona el DNS

w w w . p r e s i d e n c i a . g o b . b o ?
2 0 0 . 8 7 . 3 0 . 2 5

I P :

IP: 192.168.20.4
Mask: 255.255.255.0
DNS: 200.87.100.10

IP: 200.87.100.10
Tiene Varios nombres:
- Resolver
- Dns Recursivo
- Dns cache

IP: 2

0.2

5

0

0.8

7.3

www.presidencia.gob.bo?

utama.bolnet.bo
166.114.1.40

www.presidencia.gob.bo?
amaru.presidencia.gob.bo
200.87.30.23
w.presidencia.gob.bo?
IP: 200.87.30.25 T

w

w

TL: 1 dia

Root Servers

utama.bolnet.bo



Octubre, 2014



ADSIB

amaru.presidencia.gob.bo

Fully Qualified Domain Names
FQDN

 Que es el nombre de dominio?

Es un conjunto de etiquetas separadas y (opcionalmente)
finalizadas por el delimitador punto “.”.

nombre-host.second-level.top-level.



Octubre, 2014



ADSIB

Sintaxis de los nombres

 ¿Que caracteres puede contener un nombre de dominio?

Letras, números y el guión medio “-”.

Cada etiqueta puede llevar hasta 43 caracteres, el nombre de
dominio en total puede tener hasta 255 y puede haber hasta 127
niveles.



Octubre, 2014



ADSIB

Sistema de
Nombres de
Dominio
(DNS/BIND)

Configuración
de BIND



Octubre, 2014



ADSIB

BIND

 BIND (Berkeley Internet Name Domain) es el servidor de DNS
más comúnmente usado en Internet, especialmente en sistemas
Unix, en los cuales es un Estándar de facto.

Es patrocinado por la Internet Systems Consortium. BIND fue
creado originalmente por cuatro estudiantes de grado en la
University of California, Berkeley.



Octubre, 2014



ADSIB

Práctica

Portátil IP

192.168.52.X

Donde: X=10 + K

ns1.empresaK.bolivia.

192.168.52.Z

Donde: Z=100 + X

ns2.empresaK.bolivia.

192.168.52.Y

Donde: Y=200 + X

K= Número Asignado

EJEMPLO:

Portátil IP

K=10

192.168.52.20

X = 20

ns1.empresa10.bolivia.

192.168.52.120

Z = 120

ns2.empresa10.bolivia.

192.168.52.220

Y = 220



Octubre, 2014



ADSIB

BIND

 BIND (Berkeley Internet Name Domain) es el servidor de DNS
más comúnmente usado en Internet, especialmente en sistemas
Unix, en los cuales es un Estándar de facto.

Es patrocinado por la Internet Systems Consortium. BIND fue
creado originalmente por cuatro estudiantes de grado en la
University of California, Berkeley.



Octubre, 2014



ADSIB

Práctica

El objetivo de la práctica es instalar el servidor de nombres BIND
a partir del repositorio elegido en el archivo /etc/apt/sources.list

Instalar bind9 en los tres servidores:

#apt-get install bind9 bind9utils bind9-doc
#apt-get install dnsutils



Octubre, 2014



ADSIB

Archivo named.conf

 El archivo named.conf es el archivo de configuración principal
de BIND.

 Por lo general el archivo named.conf se encuentra en /etc/bind/



Octubre, 2014



ADSIB

Comentarios en named.conf

Existen varias
named.conf:

formas de comentar dentro del archivo

 /* Comentarios que continua a través de cambios de línea,
hasta encontrar */

 // ó # Comentario para una linea



Octubre, 2014



ADSIB

Listas en named.conf

 Para enumerar elementos en una lista el separador es un “;”.

 Siempre que un argumento sea una lista, este debe estar entre
llaves {192.168.4.1; 192.168.4.2;}.

 Nombres de Dominio siempre están entre comillas dobles
“bolivia.gob.bo”.

 El “!” se utiliza para negar expresiones o elementos.



Octubre, 2014



ADSIB

Directiva options

Path absoluto

options {

directory “ ”;

Directorio de las zonas

};



Octubre, 2014



ADSIB

Directiva zone (tipo master)

zone “NOMBRE.DE.DOMINIO” {

type master;
file “ARCHIVO_DE_ZONA”;

};

// Indica que el servidor es autoritativo
// para el NOMBRE.DE.DOMINIO



Octubre, 2014



ADSIB

Directiva zone (tipo slave)

zone “NOMBRE.DE.DOMINIO” {

type slave;
file “ARCHIVO_DE_ZONA”;
masters {IP_addr; [IP_addr]....;};

};

# Indica que el servidor es autoritativo
# para la zona y que se debe transferir el contenido
# de alguno de los servidores listados en el masters.



Octubre, 2014



ADSIB

Directiva zone (tipo hint)

zone “NOMBRE.DE.DOMINIO” {

type hint;
file “ARCHIVO_DE_ZONA”;

};

/* Indica el archivo de zona que contiene las

direcciones de IP y los nombres de los root
servers. */



Octubre, 2014



ADSIB

Sistema de
Nombres de
Dominio
(DNS/BIND)

Archivos de zona

de un dominio



Octubre, 2014



ADSIB

empresa80.zone



Octubre, 2014



ADSIB

Directiva $TTL

 Indica el tiempo que debe guardar los resolver (proveedores) en
cache este registro.

Formato:
$TTL <ttl>

Ejemplo:
$TTL 1d

NOTA.- Por lo general se utiliza la siguiente notación para definir
el tiempo:
d = dia

w = semana
h = hora



Octubre, 2014



ADSIB

Registro SOA

 El SOA define algunos parámetros para la zona autoritativa para
la cual el servidor de nombres esta ofreciendo el servicio de dns
autoritativo.

Ejemplo:



Octubre, 2014



ADSIB

Registro SOA

 Serial. Número de versión de la zona. Debe ser incrementado
cada vez que se hace un cambio al archivo de zona de lo
contrario el servidor no releerá la nueva información y por lo
tanto el servidor secundario (slave) no se actualizara.

Formato sugerido:
YYYYMMDDnn

Donde:
 YYYY = Año en cuatro dígitos,
 MM = Mes
 DD
 nn

= Día
= Versión del día

Ejemplo:

2014052810



Octubre, 2014



ADSIB

Registro SOA

 Refresh. Intervalo de tiempo, contado desde la última vez que
se hizo la actualización del archivo de zona en el slave, al final
del cual el NS slave debe copiar la zona del NS master.
Tiempo REFRESH

Master

? SOA

Slave

Slave



Octubre, 2014



ADSIB

Registro SOA

 Retry. Tiempo que el secundario debe esperar para reintentar la
actualización de la zona del NS master en caso de que falle la
conexión al hacer refresh.

Tiempo REFRESH

Master

? SOA

= Tiempo Retry
= Tiempo Retry

Slave

Slave



Octubre, 2014



ADSIB

Registro SOA

 Expire. Tiempo después del cual, sino se ha logrado hacer el
refresh, se desecha la zona; el NS slave deja de responder a
requisiciones sobre el nombre de dominio al que se refiere la
zona.

Tiempo REFRESH

Master

? SOA

= Tiempo Retry
= Tiempo Retry

Zona Expirada

Slave



Octubre, 2014

Slave



ADSIB

Registro SOA

 Negative TTL. Cuando un NS responde un query para un
nombre para el que “sabe”, que no hay respuesta, envía en la
respuesta este TTL para indicarle al NS que “pregunta”, por
cuanto tiempo debe guardar en “cache” esta pregunta negativa
(negative caching),

 Negative caching. Lo definimos como el almacenar el
conocimiento de que algo no existe, es decir, si un servidor
recibe una respuesta que dice que no hay información para un
registro que solicitó, al almacenar esa respuesta, el servidor esta
haciendo negative caching.



Octubre, 2014



ADSIB

Registro NS

 Define un servidor de nombres autoritativo para un dominio.

 Formato del registro:
IN

[dominio] [ttl]

NS

Servidor-de -nombre

 Ejemplo:
empresa80.gob.bo IN

NS

dns1.empresa80.gob.bo.



Octubre, 2014



ADSIB

Registro A

 Define una dirección de IPv4

para un nombre de máquina.

 Formato del registro:

[nombre-máquina] [ttl]

IN

A

dirección.de.IP

 Ejemplo:
dns1.empresa80.gob.bo.

IN

A

200.87.10.22



Octubre, 2014



ADSIB

Registro CNAME

 Define un ALIAS para una máquina.

 Formato del registro:

[alias-máquina] [ttl]

IN

A

nombre-máquina

 Ejemplo:
ftp.empresa80.gob.bo.
ww.empresa80.gob.bo.

IN

CNAME



Octubre, 2014



ADSIB

Registro TXT

 Define información para una máquina.

 Fo
