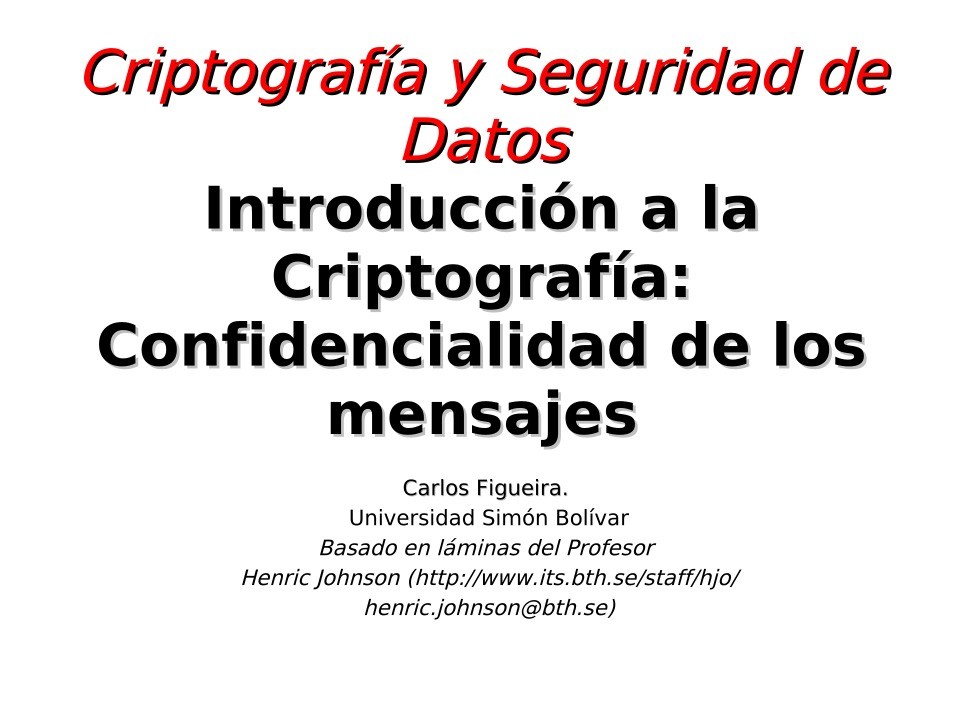

PDF de programación - Criptografia: cifrado convencional o simetrico

DatosDatos

Introducción a la
Introducción a la

Criptografía:
Criptografía:

Confidencialidad de los
Confidencialidad de los

Criptografía y Seguridad de
Criptografía y Seguridad de

mensajes
mensajes

Carlos Figueira.
Carlos Figueira.

Universidad Simón Bolívar

Basado en láminas del Profesor

Henric Johnson (http://www.its.bth.se/staff/hjo/

[email protected])

Contenido
Contenido

● Principios de cifrado convencional
● Algoritmos de cifrado convencional
● Modos de operación de cifrado por

bloque

● Ubicación de dispositivos de cifrado
● Distribución de claves

Carlos Figueira

2

Principios de cifrado
Principios de cifrado

convencional
convencional
●Un esquema de cifrado tiene 5
ingredientes:
● Texto “en claro”
● Algoritmo de cifrado
● Clave secreta
● Texto cifrado
● Algoritmo de descifrado
●Seguridad depende de secreto de la clave, no
del algoritmo

Carlos Figueira

3

Principios de cifrado
Principios de cifrado

convencional
convencional

Carlos Figueira

4

Algoritmos
Algoritmos
●Clasificados de acuerdo a tres
dimensiones independientes:
● Tipo de operaciones usadas para transformar
el texto claro a cifrado
● El número de claves usadas:
● simétrica (clave única)
● asimétrica (dos claves, o cifrado de clave públca)
● La forma en que se procesa el texto claro (por
bloque o de flujo)

Carlos Figueira

5

Algoritmos (cont.)

• Elementos del texto claro: bit, letra,

grupo de bits o letras

• Operaciones para cifrar:

– Sustitución
– Transposición (reordenamiento)

• Múltiples etapas

Carlos Figueira

6

Criptoanálisis

• Proceso para intentar descubrir un

texto claro o una clave de cifrado

• Ejemplos de estrategias de ataque:

– Sólo texto cifrado (y algoritmo)
– Texto claro conocido (texto cifrado-
claro, algo.)

Carlos Figueira

7

Cifrado seguro

• Cifrado es computacionalmente

seguro si
– costo de romperlo > valor de
información cifrada, o
– tiempo > vida útil de información
cifrada

Carlos Figueira

8

requerido para búsqueda
requerido para búsqueda

Tiempo promedio
Tiempo promedio
exhaustiva de clave
exhaustiva de clave

Key Size
(bits)
32
56
128
168

Number of
Alternative Keys
232 = 4.3 x 109
256 = 7.2 x 1016
2128 = 3.4 x 1038
2168 = 3.7 x 1050

Time required at
106 Decryption/µs
2.15 milliseconds
10 hours
5.4 x 1018 years
5.9 x 1030 years

Carlos Figueira

9

Estructura de cifrado
Estructura de cifrado

de Feistel
de Feistel

● Casi todos los algoritmos de

cifrado convencional, incluyendo
DES, tienen estructura descrita por
Horst Feistel (IBM, 1973)

● La realización de una Red de

Feistel depende de la selección de
6 parámetros y características de
diseño

Carlos Figueira

10

Estructura cifrado Feistel
Estructura cifrado Feistel
● Tamaño del bloque: a mayor tamaño,
mayor seguridad
● Tamaño de la clave: mayor => mayor
seguridad
● Número de etapas o rondas:
múltiples vueltas dan mayor seguridad
● Algoritmo de generación de sub-
claves: mayor complejidad dificulta
criptoanálisis.
● Velocidad de cifrado/decifrado en
software

Carlos Figueira

11

Carlos Figueira

12

Algoritmos de cifrado
Algoritmos de cifrado

convencional
convencional

●Data Encryption Standard (DES)
● Esquema más usado y difundido (hoy
obsoleto)
● Se conoce como el Data Encryption
Algorithm (DEA)
● DES es un cifrador de bloque
● El texto claro se procesa en bloques de
64-bit
● La clave es de 56-bits

Carlos Figueira

13

Carlos Figueira

14

Carlos Figueira

15

DESDES

●Procesamiento en cada
iteración:
● Li = Ri-1
● Ri = Li-1 ⊗ F(Ri-1, Ki)
●Inquietudes acerca de:

– El algoritmo y el tamaño de la
clave (56-bits)

Carlos Figueira

16

Tiempo romper cifrado
Tiempo romper cifrado

(10(1066 decifrados/µs)
decifrados/µs)

Carlos Figueira

17

Extendiendo DES

• Excelentes propiedades:

– Muy eficiente (implementaciones en
Hw), robusto, probado, etc.
– Pero ... clave muy pequeña

• Propuestas: ¡cifrar varias veces!

– 2DES: No mejora mucho
– 3DES

Carlos Figueira

18

Doble DES: EK2(EK1(P))

• Costo doble, clave efectiva de 57 bits (no

112)

• Ataque de encuentro en el medio

Carlos Figueira

19

Doble DES: Ataque de
encuentro en el medio
cifrado).

• Se tiene uno o más pares (texto plano, texto

• Ya que X = EK1(P) = DK2(C), ataca cifrando P

con todas las claves y guarda

• Descifra C con todas las claves, se ordena y

se buscan dos iguales

• Ese par de claves son candidatas; aplica en

otros pares para ver si funciona

Carlos Figueira

20

Triple DEA (3DES)
Triple DEA (3DES)
C = EK3[DK2[EK1[P]]]

●3 claves, 3 ejecuc. de DES (cifra-
descifra-cifra)
●Longitud de clave efectiva de 168
bits
●La D en el medio permite
compatibilidad con DES (misma
clave), e implementaciones en Hw

Carlos Figueira

21

Triple DEA
Triple DEA

Carlos Figueira

22

Triple DEA

• La D de EDE evita ciertos ataques
• Si se usa una misma clave es

equivalente (y compatible con DES)
• Variantes: con dos claves (K1=K3)
• Está siendo reemplazado por AES, hasta

6 veces más rápido en software.

• Sólo en transacciones electrónicas y TC
• Ataques conocidos muy costosos

(memoria-tiempo)

Carlos Figueira

23

Otros cifradores de
Otros cifradores de
bloque simétricos
bloque simétricos
● AES: Advanced Encryption

Standard
– 3DES es lento. NIST realizó concurso
en 1997 para sustituto de DES
– Ganador: Rijndael (de Daemen y
Rijmen)
– Eficiente (en hard. y soft.), flexible,
claves 128, 192, 256 bits

Carlos Figueira

24

AES

• Bloque de 128 bits. No es Feistel. Se
procesa todo el bloque en cada etapa
• Clave -> vector de 44 palabras de 32
bits. En c/ ronda usa 4 palabras, 128
bytes de clave

• 4 fases: sust. de bytes, desplaza filas,
mezcla columnas, suma de clave etapa

• 1 fase de suma de clave de etapa, luego
9 etapas de 4 fases, y 1 final de 3 fases

Carlos Figueira

25

Otros cifradores de
Otros cifradores de
bloque simét: IDEA
bloque simét: IDEA

●

International Data Encryption Algorithm
(IDEA) (suizos 91)
– Clave 128-bit (uno de los primeros)
– Usado en PGP, muy probado
– Función de etapa: XOR, suma binaria 16

bits, mult. binaria de enteros

– Seis claves generadas por rotación de bits

para las 8 etapas

Carlos Figueira

26

Otros cifradores de
Otros cifradores de
bloque simét.: Blowfish
bloque simét.: Blowfish
● Blowfish (Schneier 93)
– Fácil de implementar
– Rápido
– Corre en menos de 5K de memoria
– Función de etapa: cajas S (generadas), XOR
– Costosa generación de subclaves, no es

y sumas binarias
adecuado para aplicaciones que necesiten
cambio frecuente de clave

Carlos Figueira

27

Otros cifradores de
Otros cifradores de
bloque simét.: RC5
bloque simét.: RC5

●RC5 (Rivest 94), RFC 2040
● Adecuado para hardw. y soft.
● Rápido, simple
● Adaptable a procesadores de diferente tamaño de
palabra
● Número variable de rondas
● Longitud de clave variable
● Bajo consumo de memoria
● Alta seguridad
● Rotaciones dependientes de los datos

Carlos Figueira

28

Modos de operación de
Modos de operación de

cifrado en bloques
cifrado en bloques
● Conversión a flujo: usando registros de

desplazamiento

● Método original ECB (Electronic Code Book):
bloques iguales de entrada (claro) producen
bloques iguales de salida (cifrado)

● Esto puede dar al criptoanalista mucho

material para analizar (p.e. búsqueda de
patrones de 64 bits conociendo parte de la
entrada)

● Solución Enlazado de bloques cifrados (Cipher

Block Chaining Mode CBC)

Carlos Figueira

29

CBCCBC

●La entrada del algoritmo de cifrado es el XOR
del bloque claro actual y el cifrado anterior
●Para el primer bloque usa un Vector de
Inicialización

=

[CEC

k

i

1i

]P
i

K

[CD
[CD
C

K

1i

i

i

K

=
[ED]
K
=
(C]
[CD

1i
=
C]

(C
)P
i

K

i

1i

)]P
i

1i

C

1i

P
i

=

P
i

Carlos Figueira

30

¯
¯
¯
¯
¯
¯
-
-
-
-
-
-
Carlos Figueira

31

CFB: Cifrado con
realimentación

• Mensaje considerado flujo de bits
• Se agrega a la salida del cifrado de

bloque; el resultado se usa en
etapa siguiente

• El estándar permite realimentación
de 1,8, 64 o 128, etc., bits (CFB-1,
CFB-8, CFB-64, CFB-128, etc)

Carlos Figueira

32

CFB

CFB-s
(s-bits)

Carlos Figueira

33

¿Dónde cifrar/descifrar?
¿Dónde cifrar/descifrar?
• Dos entes emisor/receptor

interconectados a través de uno o
más proveedores de acceso
• ¿Cifra el proveedor o cifra el

usuario?

Carlos Figueira

34

Carlos Figueira

35

¿Dónde cifrar/descifrar?
¿Dónde cifrar/descifrar?
●Enlaces:
● ¡Cifrado/descifrado en cada enlace!
● Seguridad alta (incluso cabeceras)
● ¿Quién controla?
●Punto a punto:
● Emisor cifra, receptor descifra
● Cuerpo mensaje cifrado, cabeceras en claro
●Lo mejor: ¡Ambos!

Carlos Figueira

36

Distribución de claves
Distribución de claves
la da
1. A selecciona clave y se
(físicamente) a B
2. Un tercero la selecciona y las entrega
(físicamente) a A y B
3. Si ya comparten una clave, uno
selecciona nueva clave y la envía al
otro usando clave vieja
4. Si ambos tienen conexión cifrada con
un tercero, éste puede seleccionarla y
enviársela

Carlos Figueira

37

Distribución de claves
Distribución de claves

(cont.)
(cont.)

● El caso 4 puede utilizarse para generar

claves de sesión

● Clave de sesión: Se genera para una
sesión (intercambio de información) y
luego se descarta

● Clave permanente: Usada entre
entidades para distribuir claves de
sesión

Carlos Figueira

38

Carlos Figueira

39
