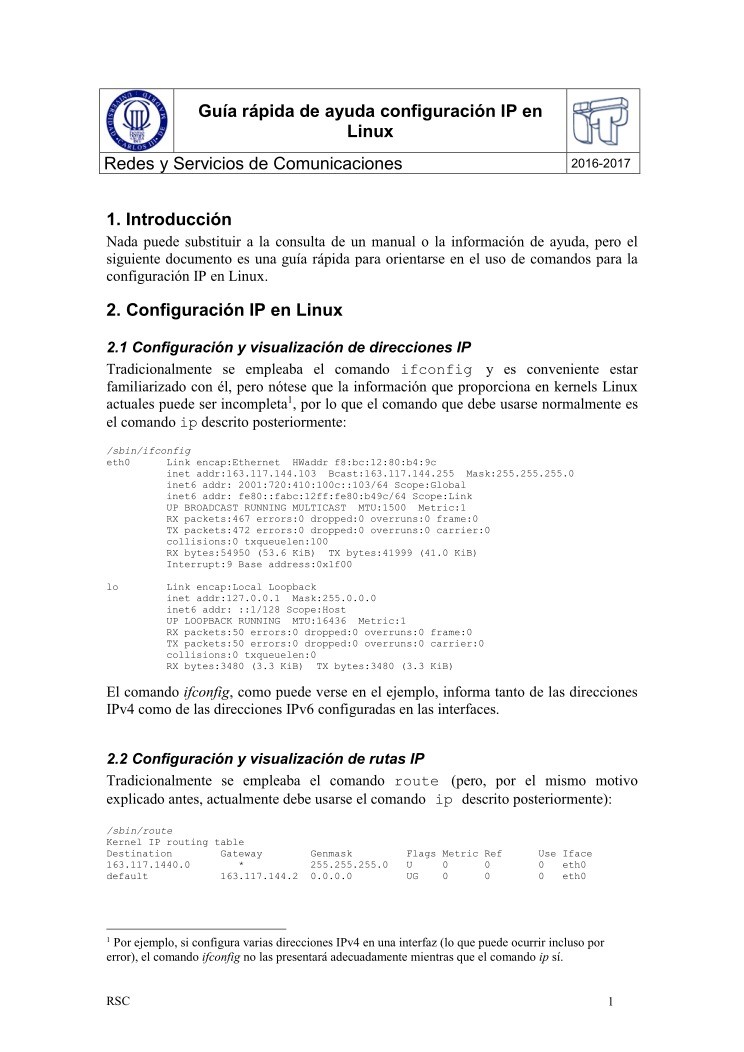

Guía rápida de ayuda configuración IP en



Redes y Servicios de Comunicaciones


Linux



2016-2017

1. Introducción
Nada puede substituir a la consulta de un manual o la información de ayuda, pero el
siguiente documento es una guía rápida para orientarse en el uso de comandos para la
configuración IP en Linux.

2. Configuración IP en Linux

2.1 Configuración y visualización de direcciones IP
Tradicionalmente se empleaba el comando ifconfig y es conveniente estar
familiarizado con él, pero nótese que la información que proporciona en kernels Linux
actuales puede ser incompleta1, por lo que el comando que debe usarse normalmente es
el comando ip descrito posteriormente:



/sbin/ifconfig
eth0 Link encap:Ethernet HWaddr f8:bc:12:80:b4:9c
inet addr:163.117.144.103 Bcast:163.117.144.255 Mask:255.255.255.0
inet6 addr: 2001:720:410:100c::103/64 Scope:Global
inet6 addr: fe80::fabc:12ff:fe80:b49c/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:467 errors:0 dropped:0 overruns:0 frame:0
TX packets:472 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:100
RX bytes:54950 (53.6 KiB) TX bytes:41999 (41.0 KiB)
Interrupt:9 Base address:0x1f00

lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope:Host
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:50 errors:0 dropped:0 overruns:0 frame:0
TX packets:50 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:3480 (3.3 KiB) TX bytes:3480 (3.3 KiB)

El comando ifconfig, como puede verse en el ejemplo, informa tanto de las direcciones
IPv4 como de las direcciones IPv6 configuradas en las interfaces.


2.2 Configuración y visualización de rutas IP
Tradicionalmente se empleaba el comando route (pero, por el mismo motivo
explicado antes, actualmente debe usarse el comando ip descrito posteriormente):


/sbin/route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
163.117.1440.0 * 255.255.255.0 U 0 0 0 eth0
default 163.117.144.2 0.0.0.0 UG 0 0 0 eth0



1 Por ejemplo, si configura varias direcciones IPv4 en una interfaz (lo que puede ocurrir incluso por
error), el comando ifconfig no las presentará adecuadamente mientras que el comando ip sí.

RSC

1

Por ejemplo, el siguiente comando añade una ruta hacia 163.117.168.0/24
empleando como siguiente salto el router 163.117.144.2 accesible a través de la
interfaz eth0:



route add -net 163.117.168.0 netmask 255.255.255.0 gw 163.117.144.2 dev eth0

El comando route puede usarse igualmente para consultar o modificar la tabla de
forwarding IPv6, pero para ello hay que usar la opción -6 (route -6). Por ejemplo:

/sbin/route -6
Kernel IPv6 routing table
Destination Next Hop Flag Met Ref Use If
2001:720:410:100c::/64 :: U 256 4 610 eth0
fe80::/64 :: U 256 0 0 eth0
::/0 fe80::215:17ff:fe15:b080 UGDAe 1024 4 2276 eth0
::/0 :: !n -1 1 2875 lo
::1/128 :: Un 0 5 72125 lo
2001:720:410:100c::103/128 :: Un 0 5 540 lo
fe80::fabc:12ff:fe80:b49c/128 :: Un 0 5 152 lo
ff00::/8 :: U 256 4 11624 eth0

2.3 Configuración y visualización de la caché ARP
Tradicionalmente se empleaba el comando arp (pero por el mismo motivo explicado
antes, actualmente debe usarse el comando ip descrito posteriormente):

arp
Address HWtype HWaddress Flags Mask Iface
163.117.144.104 ether 00:0D:9D:46:F4:29 C eth0


2.4 La herramienta ip
En la actualidad se recomienda utilizar la herramienta ip para la gestión y
configuración de red en Linux. Aglutina las funcionalidades de ifconfig, route y
arp (además de otras adicionales), empleando una sintaxis común, lo que hace más
sencilla su utilización. Además, esta herramienta es la única que proporciona
información precisa2.

ip
Usage: ip [ OPTIONS ] OBJECT { COMMAND | help }
where OBJECT := { link | addr | route | rule | neigh | tunnel |
maddr | mroute | monitor }
OPTIONS := { -V[ersion] | -s[tatistics] | -r[esolve] |
-f[amily] { inet | inet6 | ipx | dnet | link } | -o[neline] }



Mediante ip podemos ejecutar un comando (hacer una operación) sobre un objeto
(véase la sintaxis arriba). Hay varios objetos posibles, pero los que vamos a usar
nosotros son link (interfaces de red), addr (direcciones IP de interfaces de red), route
(tablas de forwarding), y neigh (caché con direcciones MAC <–> direcciones IP de
vecinos, es decir la ARP cache y la Neighbor cache).

La sintaxis de ip es muy fácil de usar, el mismo comando aplicado a distintos objetos
tiene el mismo efecto, pero sobre los distintos objetos. Por ejemplo “ip link show”
muestra información sobre las interfaces de red del equipo; “ip addr show” muestra la

2 Los comandos ifconfig, route y arp no deberían usarse con kernels >= linux-2.4). El comando
ip utiliza netlink sockets para interaccionar con el kernel, y permite acceder y configurar toda la
funcionalidad de la pila IP de un kernel Linux actual.

RSC

2

información del direccionamiento IP de las distintas interfaces de red; “ip route show”
muestra la tabla de forwarding del equipo; e “ip neigh show” muestra la tabla caché de
vecinos IP con sus respectivas MAC.

Por defecto la herramienta ip trabaja con direcciones IPv4 o, si le es posible, con
direcciones IPv4 e IPv6 a la vez. Por ejemplo, la salida del comando “ip addr show”
muestra tanto direcciones IPv4 como IPv6, pero el comando “ip route show” solo
muestra la tabla de forwarding IPv4. Si se quiere especificar que el comando actúe con
direcciones IPv6 hay que añadir “-f inet6” o simplemente “-6” (por ejemplo, “ip -6
route” para ver la tabla de forwarding IPv6). Igualmente, si se quiere especificar que
solo se trabaje con direcciones IPv4 hay que añadir “-f inet” o simplemente “-4”
(aunque normalmente esto no será necesario, porque por defecto ya se trabaja con las
direcciones IPv4, con lo que el efecto es explícitamente decir que no queremos actuar
con direcciones IPv6).

Algunos trucos para usar la herramienta ip:


 Nótese que en ip, el comando por defecto es show, por eso “ip addr” es

equivalente a “ip addr show”

 Si se abrevia un parámetro y no hay ambigüedad, sigue funcionando. Por

ejemplo “ip ro” es equivalente a “ip route”.

 Si el comando tiene una dirección IPv4 o IPv6 como parámetro, no es necesario

poner “-6” o “-4” porque lo interpreta adecuadamente a partir de la dirección.



2.4.1 Configuración y visualización de direcciones IP


 Para ver las direcciones asociadas a interfaces en un equipo:


ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group

default qlen 1000

link/ether f8:bc:12:80:b4:9c brd ff:ff:ff:ff:ff:ff
inet 163.117.144.103/24 brd 163.117.144.255 scope global eth0
valid_lft forever preferred_lft forever
inet6 2001:720:410:100c::103/64 scope global
valid_lft forever preferred_lft forever
inet6 fe80::fabc:12ff:fe80:b49c/64 scope link
valid_lft forever preferred_lft forever



 Para configurar una nueva dirección IPv4 a una interfaz de red (en este ejemplo,

la dirección 192.168.0.103/24 a la interfaz eth1):

ip addr add 192.168.0.103/24 dev eth1



 Configurar una nueva dirección IPv6 a una interfaz de red (en este ejemplo, la

dirección 2001:db8::103/64 a la interfaz eth1):

ip -6 addr add 2001:db8::103/64 dev eth1



RSC

3

 Para eliminar una dirección se usa el comando del, por lo que para quitar las dos

direcciones anteriores:

ip addr del 192.168.0.103/24 dev eth1

ip -6 addr del 2001:db8::103/64 dev eth1



2.4.2 Configuración y visualización de rutas IP


 Para ver la tabla de forwarding IPv4:


ip route
default via 163.117.144.2 dev eth0
163.117.144.0/24 dev eth0 proto kernel scope link src 163.117.144.103



 Para ver la table de forwarding IPv6:


ip -6 route
2001:720:410:100c::/64 dev eth0 proto kernel metric 256
fe80::/64 dev eth0 proto kernel metric 256
default via fe80::215:17ff:fe15:b080 dev eth0 proto ra metric 1024 expires 27sec
hoplimit 64



 Para añadir una ruta a la tabla de forwarding IPv4 (en este ejemplo, una ruta
router

hacia 192.168.0.0/16 utilizando como siguiente salto el
192.168.0.1 accesible a través de la interfaz eth1):



ip ro add 192.168.0.0/16 via 192.168.0.1 dev eth1

 Para añadir una ruta a la tabla de forwarding IPv6 (en este ejemplo, una
