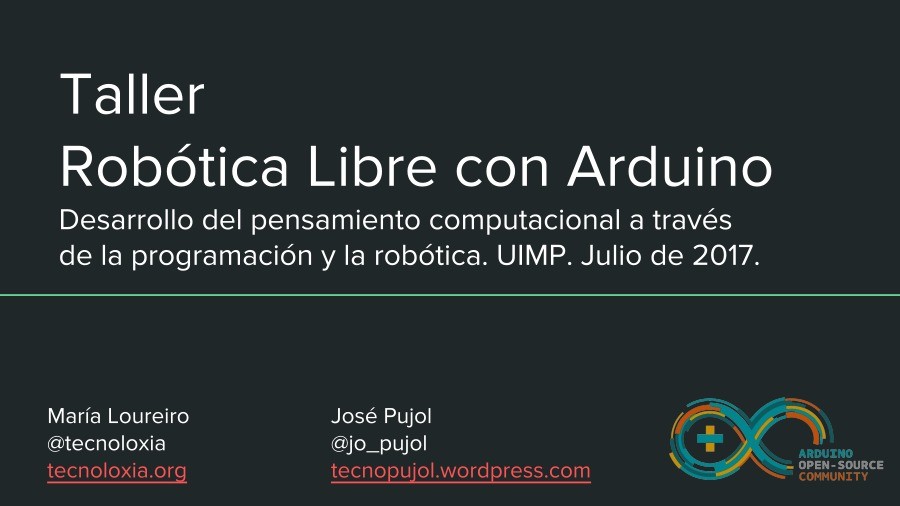

Taller
Robótica Libre con Arduino

Desarrollo del pensamiento computacional a través
de la programación y la robótica. UIMP. Julio de 2017.

María Loureiro
@tecnoloxia
tecnoloxia.org

José Pujol
@jo_pujol
tecnopujol.wordpress.com

Arduino y el Open Source

Arduino

Arduino es una plataforma de electrónica abierta para la
creación de prototipos basada en software y hardware libres.

Qué es el hardware libre

Motivos para trabajar con Open Source

Introducción a Arduino

Arduino

Con Arduino podemos tomar información del
entorno conectando sensores a través de sus pines
de entrada y actuar controlando luces, motores y
otros actuadores.

Página oficial: http://arduino.cc/

[SparkFunElectronics, CC BY]

Entradas

Salidas

Arduino

Descripción de la placa Arduino UNO

Arduino UNO Pinout (pdf)

Entornos de programación

● Visuales

● IDE

Entornos Visuales vs Entornos Escritos

Entornos Visuales

Entornos Escritos

+

+

● Curva de aprendizaje rápida
● Permite centrarse en los algoritmos

sin pensar en la sintaxis.

● Mayor libertad programación
● Potencial del uso librerías
● Portabilidad del código



● Cierta limitación a la hora de

programar



● Errores sintaxis del lenguaje
● Curva aprendizaje lenta

Comparativa de entornos visuales de programación

IDE de Arduino

Los programas se cargan en la placa

Snap4Arduino

Los programas se ejecutan en el
ordenador.

Prácticas

Material

LEDs

Pulsador

Protoboard

Fotorresistencia LDR

Resistencias fijas

Potenciómetro

Código de colores de las resistencias

1. Blink (Hola mundo)

Finalidad

● Configurar Arduino
● Hacer parpadear un LED y variar la frecuencia de

parpadeo

Hardware

Led en el pin
12 con
resistencia de
protección de
220Ω o 270Ω

1-A Blink

(Hola mundo Arduino)

Configuración

[Imagen CTC Arduino Verkstad]

Código

Propuestas

1. Prueba a cambiar el tiempo de parpadeo
2. Prueba a hacer que el LED siga el latido del corazón
3. ¿Podrías hacer que el LED parpadeara una sola vez?
4. Usa variables para definir el tiempo de parpadeo
5. Cual es el límite de la percepción humana? a partir de que

tiempo de parpadeo el ojo humano deja de percibirlo

1-B. Blink

(Hola mundo Snap4Arduino)

Configuración

Snap4Arduino requiere que tengas instalado StandardFirmata
en la placa Arduino. Para ello, en el IDE de Arduino abrir:

IDE Arduino

Ejemplos → Firmata → StandardFirmata

y cargar el código a la placa

Configuración

Conectar Arduino

● Guardar online (tenemos

que registrarnos)

Guardar archivos:

● Guardar en local: exportar
como xml y luego importar

Código Snap4Arduino

Propuestas

1. Cambiar el tiempo de parpadeo
2. Añadir un led virtual que parpadee al mismo ritmo

3. Controlar el encendido del LED con el teclado del

ordenador

2. Semáforo

Finalidad

Vamos a simular un semáforo de coches (rojo, amarillo y
verde) que funcione de forma cíclica.

Hardware

Debemos
conectar 3
leds con sus
resistencias
de protección
a los pines 12,
10 y 8

Código para completar

En el siguiente código sólo se
dan las instrucciones de
encendido del led verde.
Completa la secuencia.

Propuestas

1. Si estás usando Snap4Arduino crea un semáforo virtual
2. Añade un semáforo de peatones (leds rojo y verde)

sincronizado con el de coches

3. Pulsador y Led

Finalidad

Controlar el encendido y apagado de un LED con un pulsador,
de forma que se encienda o se apague cuando presionamos
el botón.

Hardware

Conectar un
pulsador al pin
2 con una
resistencia de
10kΩ o 4,7kΩ
tal y como
aparece en el
esquema

Código

Propuestas

1. Añade otro LED y haz que se enciendan de manera

alternativa al presionar y soltar el pulsador

2. Haz que cada vez que presionamos el pulsador el led se

encienda y se apague dos veces.

3. Propuesta para pulsador con memoria

Vamos a añadir memoria al pulsador
de forma que recuerde el estado del
LED y se comporte como un
interruptor. As presionar el pulsador:
● Si inicialmente el LED estaba

encendido, se apaga

● Si estaba apagado se enciende

Realiza el programa con el IDE de Arduino

5. Interruptor de luz

Finalidad

Encender un LED en función de la intensidad luminosa que
recibe el sensor de luz. En oscuridad el LED está encendido y
con alta iluminación apagado.

Primero debemos leer qué valores nos da el sensor según las
diferentes condiciones de luz.

Hardware

Conectar una
LDR al pin
analógico A0
con una
resistencia de
10kΩ o 4,7kΩ tal
y como aparece
en el esquema

Código: lectura de sensores

Para ver el valor de la LDR hay
que abrir el monitor serie

Código del interruptor de luz

Propuestas

1. Añade dos leds más, de forma que crees una escala luminosa, con

mucha luz pueden estar todos apagados y a medida que disminuye la
intensidad luminosa se van encendiendo más leds

2. En la propuesta anterior, haz que los leds parpadeen cuando la

intensidad luminosa es muy baja.

6. Señales PWM

Finalidad

Vamos a controlar la luminosidad de un LED
enviando una señal PWM que varía según la
lectura analógica de un potenciómetro.

Debemos conectar un potenciómetro a una entrada analógica y realizar la lectura
según la posición del cursor. Los valores leídos irán desde 0 a 1023.

Conectaremos un LED con su resistencia de protección a una salida digital PWM
(~). Le enviaremos un valor entre 0 y 255, obteniendo diferentes niveles de brillo.

[tecnoloxia.org CC By-SA]

Señales PWM

Para regular la potencia de salida de una señal
digital utilizamos señales digitales modulados en
anchura (PWM = Pulse Width Modulation)

El valor PWM varía entre 0 y 255.

En la tarjeta Arduino UNO se pueden usar como
salida PWM los pines marcados con el símbolo ~
(3, 5, 6, 9, 10, 11)

Hardware

Conectamos un
LED y un
potenciómetro
como se
muestra en el
siguiente
esquema

Funciones
Lectura analógica: Lee el valor de una entrada analógica. Puede tomar valores entre
0 e 1023.

analogRead(pin);

Ejemplos: pot= analogRead(A0);

Escritura PWM: Envía una señal de salida PWM al pin indicado, con un valor
comprendido entre 0 y 255.

analogWrite(pin, valor)

Ejemplos: analogWrite(led, 127);

analogWrite(led, brillo);

Función map: Transforma un valor comprendido entre un máximo y un mínimo en otro
valor comprendido entre otro máximo y otro mínimo map(valor,min,max,Nmin,Nmax);

Ejemplos: brillo=map(pot,0,1023,0,255);

Código

Para importar la función map en
Snap4Arduino descargar map.zip,
descomprimir e importar. Aparecerá en el
menú de operadores.

Propuestas

● Simula mediante un LED el efecto de fuego. Puedes generar un brillo aleatorio

y un tiempo de espera aleatorio para un LED. Puedes utilizar el operador
random, tanto para el brillo como para el tiempo.

Por ejemplo: brillo = random(20,255);

● Haz un programa en el que un LED parpadee a diferente frecuencia en función

de la posición del potenciómetro. Por ejemplo, para un valor 0 en el
potenciómetro el parpadeo se realiza con 100 ms de intervalo y para un valor
de 1023 del potenciómetro el intervalo es de 1000 ms. Utiliza la función map
para transformar el intervalo analógico en el intervalo de tiempo.

7. Bucles

Finalidad

Haremos que unas instrucciones se repitan un número determinado de veces.

Por ejemplo, haremos que un LED se encienda y apague varias veces, esperamos
un tiempo y repetimos el proceso.

Hardware

Necesitamos un
LED y un
pulsador con
sus resistencias
de protección.

Bucles

Ya conocemos un bucle, que es el representado por la función loop
{ proceso }. Esta función hace que las instrucciones que se
encuentran entre los paréntesis se ejecuten indefinidamente,
mientras la placa está conectada.

En ocasiones necesitamos que se repitan una serie de instrucciones
un número determinado de veces. Para este caso utilizamos la
función for (inicio,condición,modificador) { proceso }

Por ejemplo, si queremos que un proceso se repita 5 veces,
escribimos for( int a=0; a<5; a++) { // Proceso a repetir }

Código

El LED parpadea 5
veces, espera un tiempo
y vuelve a repetir el
proceso.

Propuestas

● Conecta un segundo LED y haz que en cada ciclo el primer LED parpadee 6

veces y el segundo LED tres veces.

● Haz que cada vez que presionamos un pulsador un LED se encienda y se

apague tres veces. Cuando el pulsador no está activado el LED permanece
apagado.

8. El coche fantástico

Finalidad

Simularemos el coche fantástico ordenando que se enciendan y se apaguen una
serie de LEDs uno a uno de forma consecutiva.

[by Fajar Abriono CC By-SA]

[WikiFisica2013, CC BySA]

Montaje

Debemos
conectar 5
LEDs con sus
resistencias
de protección
en los pines
de 9 a 13.

Código

Propuestas

● Añade un bucle descendiente al programa anterior de forma que la secuencia

se produzca primero en un sentido y después en el otro.

● Ha que los LEDs se vayan encendiendo consecutivamente sin apagarse y,
después, que se vayan apagando uno a uno, en el mismo sentido o en el
contrario.

● Podemos controlar la velocidad de la secuencia con un potenciómetro

conectado a una entrada analógica. Utiliza la función map para transformar el
rango analógico (de 0 a 1023) a un rango de tiempos (por ejemplo de 50 ms a
1000 ms)

Créditos

José Pujol y María Loureiro
CC By-SA
