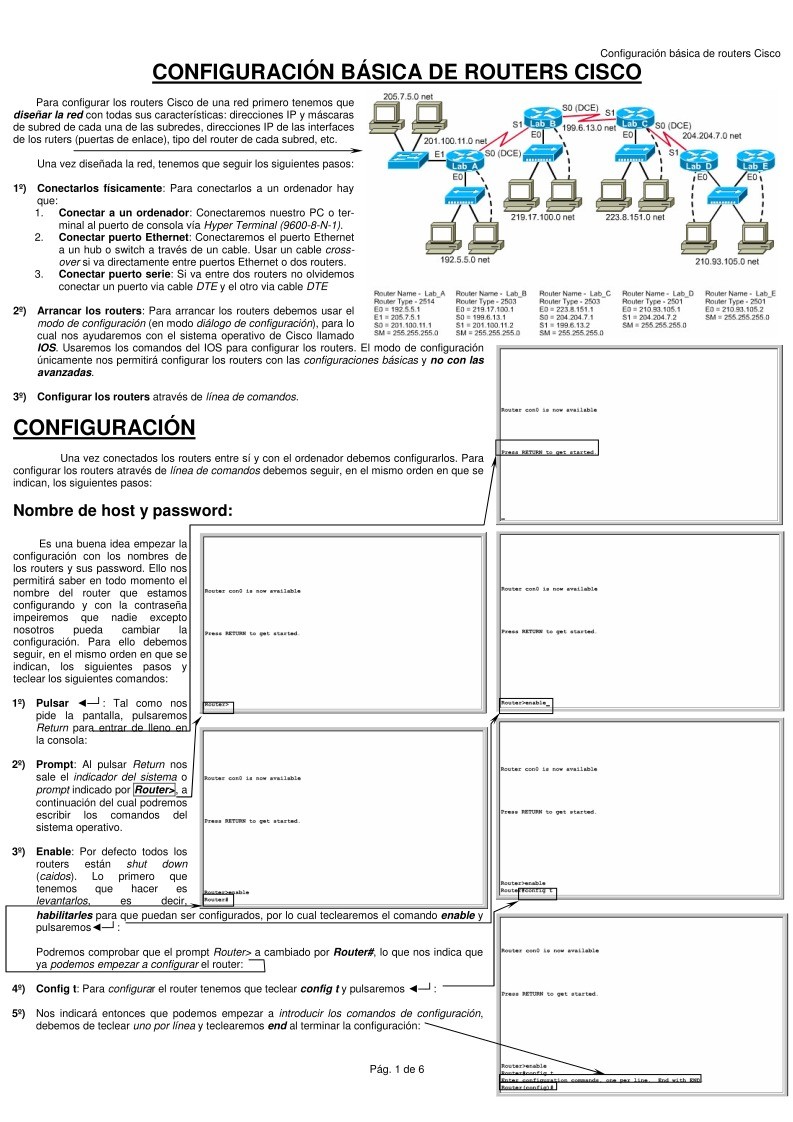

CONFIGURACIÓN BÁSICA DE ROUTERS CISCO

Configuración básica de routers Cisco



Para configurar los routers Cisco de una red primero tenemos que
diseñar la red con todas sus características: direcciones IP y máscaras
de subred de cada una de las subredes, direcciones IP de las interfaces
de los ruters (puertas de enlace), tipo del router de cada subred, etc.


Una vez diseñada la red, tenemos que seguir los siguientes pasos:


1º) Conectarlos físicamente: Para conectarlos a un ordenador hay

que:
1. Conectar a un ordenador: Conectaremos nuestro PC o ter-

minal al puerto de consola vía Hyper Terminal (9600-8-N-1).

2. Conectar puerto Ethernet: Conectaremos el puerto Ethernet
a un hub o switch a través de un cable. Usar un cable cross-
over si va directamente entre puertos Ethernet o dos routers.

3. Conectar puerto serie: Si va entre dos routers no olvidemos

conectar un puerto via cable DTE y el otro via cable DTE


2º) Arrancar los routers: Para arrancar los routers debemos usar el
modo de configuración (en modo diálogo de configuración), para lo
cual nos ayudaremos con el sistema operativo de Cisco llamado
IOS. Usaremos los comandos del IOS para configurar los routers. El modo de configuración
únicamente nos permitirá configurar los routers con las configuraciones básicas y no con las
avanzadas.


3º) Configurar los routers através de línea de comandos.

CONFIGURACIÓN



Una vez conectados los routers entre sí y con el ordenador debemos configurarlos. Para
configurar los routers através de línea de comandos debemos seguir, en el mismo orden en que se
indican, los siguientes pasos:

Nombre de host y password:


pueda

Es una buena idea empezar la
configuración con los nombres de
los routers y sus password. Ello nos
permitirá saber en todo momento el
nombre del router que estamos
configurando y con la contraseña
impeiremos que nadie excepto
nosotros
la
configuración. Para ello debemos
seguir, en el mismo orden en que se
indican,
los siguientes pasos y
teclear los siguientes comandos:

1º) Pulsar : Tal como nos
pide
la pantalla, pulsaremos
Return para entrar de lleno en
la consola:

cambiar


2º) Prompt: Al pulsar Return nos
sale el indicador del sistema o
prompt indicado por Router>, a
continuación del cual podremos
escribir
los comandos del
sistema operativo.

shut

están


3º) Enable: Por defecto todos los
routers
down
(caidos). Lo primero que
es
tenemos
levantarlos,
decir,
habilitarles para que puedan ser configurados, por lo cual teclearemos el comando enable y
pulsaremos:

hacer

que

es

Podremos comprobar que el prompt Router> a cambiado por Router#, lo que nos indica que
ya podemos empezar a configurar el router:


4º) Config t: Para configurar el router tenemos que teclear config t y pulsaremos :

5º) Nos indicará entonces que podemos empezar a introducir los comandos de configuración,

debemos de teclear uno por línea y teclearemos end al terminar la configuración:



Pág. 1 de 6

6º) Podremos observar también que el prompt Router# a cambiado por Router(config)#, lo que nos indica que estamos configurando el router.
7º) Hostname: Teclearemos hostname seguido del nombre que vamos a dar al router (según
el esquema de la red sería LAB_A), quedando la línea de comando: hostname LAB_A, y pul-
saremos :

Configuración básica de routers Cisco

Podremos observar también que el prompt Router(config)# a cambiado por LAB_A(config)#,
lo que nos indica que estamos configurando el router LAB_A:

Podremos observar también que el prompt LAB_A(config)# a cambiado por LAB_A(config-
line)#, lo que nos indica que hemos entrado en la consola de configuración del router LAB_A:

como: enable secret class, y pulsaremos :

configurar el número de consolas que tendrá el
line vty seguido del número de la primera consola y
consola (no puede ser superior a cuatro), quedando
mos :

introducir (será distinta de la contraseña de acceso
anteriormente en nuestro caso será cisco, pero
lola, etc.), quedando la línea de comando como:


8º) Enable secret: Tenemos que
habilitar la contraseña de la
consola, para lo cual tecleare-
mos enable secret seguido de
la contraseña que queremos
introducir (en nuestro caso se-
rá class, pero puede ser cual-
quiera –pepito, lola, etc.), que-
dando la línea de comando


9º) Line vty 0 4: Tenemos que
servidor. Para ello teclearemos
el número de
la última
la línea: line vty 0 4, y pulsare-


10º) Login: Tenemos que indicar
que vamos a querer entrar en
la consola con una clave de
acceso o password, para lo
cual tenemos que activar la en-
trada del password tecleando
login, y pulsaremos :

la clave


11º) Password: A
continuación
introduciremos
te-
cleando password seguido de
la contraseña que queremos
al
introducida
puede ser cualquiera –pepito,
enable secret class, y pulsaremos :

router



Añadir las direcciones IP:


Ahora añadiremos las direcciones IP como una función básica de la configuración de los
routers. En nuestro caso configuraremos routers con interfaces Serie y Ethernet, sin olvidarnos de
usar la máscara de subred apropiada. Para la insterfaz Serie con cable DCE necesitaremos también
añadir el regisrtro de tiempo (cloking) con el comando clok rate. Para ello, y después de haber
añadido el nombre del router y su contraseña, debemos seguir, en el mismo orden en que se
indican, los siguientes pasos:

12º) Interface ethernet: Tenemos que configurar la interfaz ethernet del router, para lo cual teclea-
remos interface ethernet seguido del número que tiene la interfaz (en nuestro caso será 0 ya
que es mejor empezar por el primer puerto Ethernet, que es el número 0), quedando la línea de
comando como: interface ethernet 0, y pulsaremos :

Podremos observar también que el prompt LAB_A(config-line)# a cambiado por LAB_A(config-if)#, lo que nos indica que estamos configurando la interfaz
del router LAB_A:


13º) Ip address: Tenemos que añadir
la dirección IP del puerto Ethernet
0 del router (dicha IP será la puer-
ta de enlace o gateway de la sub-
red con la que comunica) y la
máscara de subred. Para ello te-
clearemos ip address seguido de
la dirección IP de la subred (que
en nuestro caso es 192.5.5.1) y
de la máscara de subred (que en
nuestro caso es 255.255.255.0),
ip ardes
quedando
192.5.5.1 255.255.255.0, y pulsa-
remos :

línea:

la


14º) Description: No es obligatorio añadir una descripción de la red, pero si quisiéramos añadir una descripción tendría que ser ahora. Para ello teclearemos
description seguido de la descripción con la cual queremos identificar la red (en nuestro caso LAN Network), quedando la línea: description LAN Net-
work, y pulsaremos :

Pág. 2 de 6

15º) No shut down: Con este comando obligamos a que la configuración de la interfaz se quede
grabada, gracias a lo cual no se quedará colgada, de esta forma no tendremos que teclear
enable cada vez que queramos entrar en la configuración de la interfaz. Para ello teclearemos
no sutdown, y pulsaremos :

Configuración básica de routers Cisco


16º) Exit: Teclearemos exit y pulsa-
remos para salir de la con-
figuración de la interfaz Ethernet
0:


17º) Configuración

del

puerto
Ethernet 1: Repetiremos los pa-
sos del 12º) al 16º), pero en el
paso 12º) teclearemos interface
Ethernet 1 para configurar la in-
terfaz del puerto Ethernet 1 del
router LAB_A, y en el paso 14º)
teclearemos ip ardes 205.7.5.1
255.255.255.0 para añadir la di-
rección IP del puerto Ethernet 1 que comunica con la otra subred y la máscara de subred de
dicha subred.


18º) Exit: Teclearemos exit y pulsa-
remos para salir de la con-
figuración de la interfaz Ethernet
1:

de la subred (que en nuestro caso es 201.100.11.1)
en nuestro caso es 255.255.255.0), quedando la lí-
255.255.255.0, y pulsaremos :


19º) Interface serial: Tenemos que
configurar la interfaz serial del
router, para lo cual teclearemos
interface serial seguido del nú-
mero que tiene la interfaz (en
nuestro caso será 0 ya que es
mejor empezar por el primer
puerto Serie, que es el número
0), quedando la línea de coman-
do como: interface serial 0, y pulsaremos :



20º) Ip address: Tenemos que añadir
la dirección IP del puerto Serie 0
del router y la máscara de sub-
red. Para ello teclearemos ip ad-
dress seguido de la dirección IP
y de la máscara de subred (que
ip ardes 201.100.11.1
nea:

Podremos observar también que el prompt LAB_A(config-line)# a cambiado por LAB_A(config-
if)#, lo que nos indica que estamos configurando la interfaz del router LAB_A:


21º) Description: No es obligatorio
añadir una descripción de la red,
pero si quisiéramos añadir una
descripción tendría que ser ahora.
Para ello teclearemos descrip-
tion seguido de la descripción
con la cual queremos identificar la red (en nuestro caso Network to LAB_B), quedando la lí-
nea: description Network to LAB_B, y pulsaremos :


22º) Clock rate: Solamente en puer-
tos conectados con cable DTE
tenemos que configurar la veloci-
dad del puerto. Si vamos a tener
conexión a Internet este dato nos
lo dará el ISP
