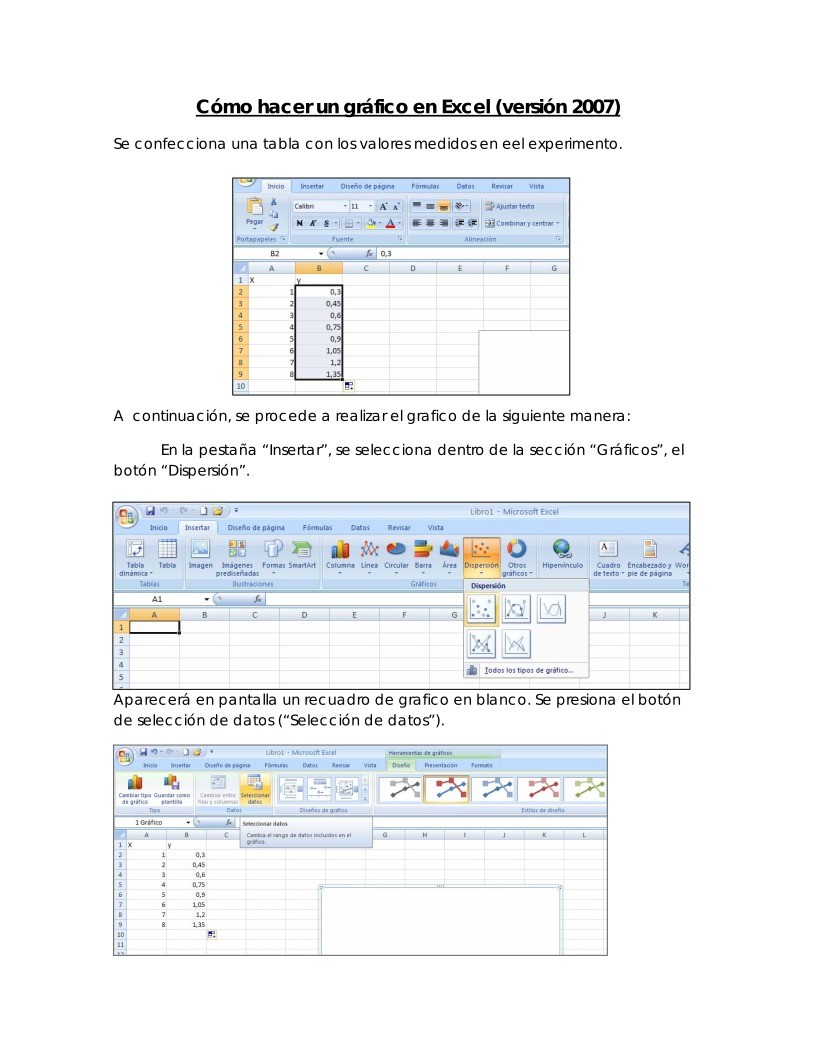

Cómo hacer un gráfico en Excel (versión 2007)

Se confecciona una tabla con los valores medidos en eel experimento.



A continuación, se procede a realizar el grafico de la siguiente manera:

En la pestaña “Insertar”, se selecciona dentro de la sección “Gráficos”, el


botón “Dispersión”.

Aparecerá en pantalla un recuadro de grafico en blanco. Se presiona el botón
de selección de datos (“Selección de datos”).



Para generar una serie, seleccionar el botón de “Agregar”.

Aparecerá en pantalla, una ventan de dialogo para la carga de datos para los
ejes.



Se pica el boton de “Seleccionar rango” del eje x



Se selecciona la columna de datos que corresponden al eje X.



Se repite el mismo procedimiento para los valor a aplicarce en el eje Y.



Se presiona aceptar. Si se desea se puede colocar el nombre del gráfico en esta
pantalla, antes de acptar

Una vez seleccionados todos los datos se procede, aceptando la ventana
emergete



.



El gráfico aparecera sobre la planilla de Excel.

En varias de las versionas de Microsoft Office 2007, el graficador une los puntos del
gráfico. Esto no responde a nuestra necesidad. Entonces debemos modificar el
“tipo de gráfcio” de modo tal que solo parescan los puntos graficados.

Para esto, picamos el boton de “Cambiar tipo de gráfico”

Seleccionamos nuevamente “X Y Dispersión” como se ve en la imagen.



Una vez obtenido el gáfico se procede a agregar la línea de tendencia.



Esto se logra, picando sobre un punto de la grafica y luego se seleciona el mismo,
esta vez con el botón derecho del mouse.

El tipo de linea y las opciones principales, se presentan en la misma pestaña.



Se selecciona, en el tipo: Lineal. Y luego se seleccionan las casillas: “Señalar
interceción = 0,0” y “Presentar ecuación del gráfico”
