Manual para crear un Web Service

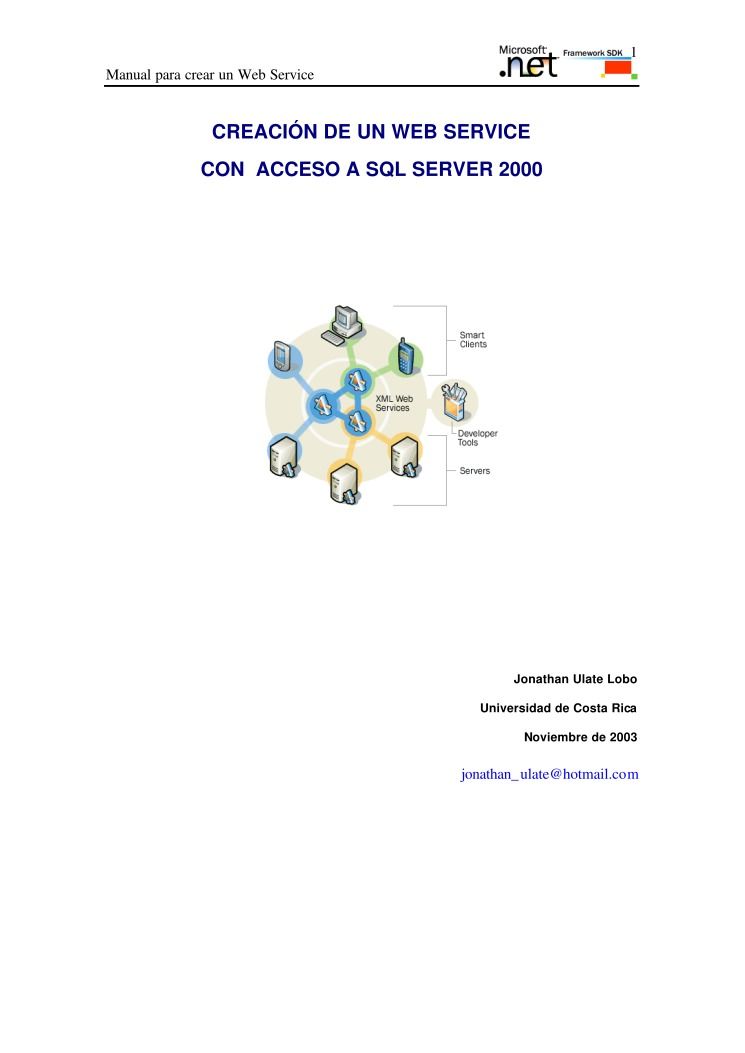

CREACIÓN DE UN WEB SERVICE

CON ACCESO A SQL SERVER 2000

1



Jonathan Ulate Lobo

Universidad de Costa Rica

Noviembre de 2003

[email protected]

2



Manual para crear un Web Service



Crear un Servicio Web en ASP.NET…………………………………………………. 3


Crear y configurar una conexión a la base de datos y un esquema de Dataset.. 3


Crear una conexión a la base de datos y un adaptador de datos……………… 3


Generar el Dataset…………………………………………………………….. 4


Agregar métodos al Servicio Web XML…………………………………….. 4


Crear la interfase del usuario…………………………………………………………. 4


Crear la aplicación Windows…………………………………………………. 4


Agregar los controles al formulario…………………………………………... 5


Agregar código para el botón Cargar…………………………………………. 5


Ejecutar la aplicación…………………………………………………………………. 5


Código fuente del Servicio Web……………………………………………………… 6


Código fuente del Formulario Windows……………………………………………… 6


Datos de prueba del Formulario Windows…………………………………………… 7


Datos de prueba del Servicio Web……………………………………………………. 7



Manual para crear un Web Service



1

Crear un Servicio Web en ASP.NET

3


1. En el menú File, dar clic en New, luego clic en Project para mostrar la caja de

dialogo New Project.

2. Seleccione Visual Basic Projects en el panel Project Types, y luego seleccione

ASP.NET Web Service en el panel Templates.

3. En el campo Location, ingrese el nombre del Servidor Web seguido del nombre
del proyecto, http://NombreDelServidor/ServicioWebAutores y luego clic en
OK.

Tip Si el Servidor Web esta en su computadora, puede usar el nombre
LOCALHOST.

4. El proyecto, ServicioWebAutores se agrega a la solución. El Diseñador de

Componentes del Service1.asmx aparece en el ambiente de desarrollo.
5. En el Solution Explorer, doble-clic a Service1.asmx para seleccionarlo.
6. En la ventana propiedades, cambie el nombre de Service1 a ServicioAutores.
7. En el Solution Explorer, clic derecho al archivo Service1.asmx, seleccione

Rename, y renombre el archivo a ServicioAutores.asmx, para que coincida con
el nombre del servicio.



Crear y configurar una conexión a la base de datos y un esquema de Dataset

Se van a agregar dos objetos al servicio web: un SqlDataAdapter y una SqlConnection.
El objeto conexión crea una nueva conexión a la base de datos y el adaptador de datos
consulta la base de datos y pone los resultados en un Dataset.

Crear una conexión a la base de datos y un adaptador de datos.

1. Clic en cejilla Toolbox.
2. Arrastre un SqlDataAdapter al área de diseño del Servicio Web.
3. En la segunda pantalla del Data Adapter Configuration Wizard presione el

botón New Connection.

4. En la cejilla Conexión de la caja de dialogo Propiedades de vinculo de datos,
ponga el nombre del Servidor SQL donde esta instalada la base de datos pubs.

5. Seleccione la casilla Use Windows NT Integrated security.
6. Seleccione la base de datos pubs de la lista.
7. clic en Test Connection para probar la conexión, y luego clic en OK para

establecer la conexión.

8. En la tercera pantalla del Wizard marque la opción Use SQL Statements.
9. En la cuarta pantalla del Wizars, escriba el siguiente comando SQL para
seleccionar todos los datos de la tabla authors y presione el botón Finish.

SELECT
authors.*
FROM
authors

Manual para crear un Web Service
Generar el Dataset



4


1. En el Solution Explorer, doble-clic al archivo ServicioAutores para abrirlo en el

2. Desde el menú Data escoja Generate DataSet. En la caja de dialogo Generate

Datase, seleccione New y nombre el dataset "authors1". Marque la casilla
"Add this dataset to the designer."

diseñador.

3. Guarde todo.

Agregar métodos al Servicio Web XML

1. En el Solution Explorer, doble-clic a ServicioAutores si no esta abierto en el

diseñador.

2. En el menú View, de clic en Code.
3. Agregue un método llamado ObtenerAutores para enviar un dataset al cliente.

Este método llena el Dataset usando el objeto SqlDataAdapter basado en la
tabla authors. El método luego devuelve el dataset.

<WebMethod> Public Function ObtenerAutores() As Dataset
SqlDataAdapter1.Fill(Authors11)
Return Authors11
End Function

4 En el menú File, escoja Save All.
5 En el menu Build, escoja Build Solution.

En la sección anterior se creó el objeto de negocio de la capa media (middle-tier
business object) que contiene un dataset conectado a una base de datos de SQL Server.
Se agregó el código al servicio web para realizar una consulta a la base de datos.

2

Crear la interfase del usuario.

La aplicación Windows consistirá de un Formulario Windows, con una referencia a
ServicioWebAutores. La información en la base de datos se mostrará en un control
DataGrid cuando se presione el botón cargar. La carga de los datos se logra llamando
al método ObtenerAutores.

Crear la aplicación Windows

1. En el menú File, posicione el cursor en Add Project, luego de clic New Project

para abrir la caja de dialogo Add New Project.

2. Luego seleccione Windows Application en el panel Templates.
3. Nombre el proyecto como AutoresWinCliente y seleccione la ubicación para el

proyecto.

El proyecto AutoresWinCliente se agrega a la solución. Form1 (un formulario
Windows) es automáticamente agregado al proyecto.

4. Agregar una referencia Web al proyecto ASP.NET Web Service que se creo

anteriormente:

Manual para crear un Web Service



5


a. En el Solution Explorer, clic derecho al proyecto AutoresWinCliente, y

luego clic en Add Web Reference en el menú contextual.

b. Ingrese la ubicación del archivo .asmx del proyecto XML Web service

en el campo de la dirección y luego presione ENTER.
(http://localhost/ServicioWebAutores/ServicioAutores.asmx)

c. Dar clic en el botón Add Reference.

Agregar los controles al formulario.

1. Arrastre un control DataGrid dentro del formulario.
2. Arrastre un control Button dentro del formulario. Cambia el nombre del botón a

CargarDatos y su propiedad Text a Cargar.

3. De clic derecho sobre el formulario y escoja la opción View Code.
4. Se crea una variable llamada Midataset de tipo Dataset.
5. Se crea una variable llamada Miservicio de tipo ServicioAutores.

Dim Midataset As New DataSet()
Dim Miservicio As New localhost.ServicioAutores()

Agregar código para el botón Cargar

1. Doble-clic al botón LoadData para crear un manejador de evento vacío para el

evento clic.

' Visual Basic
Private Sub CargarDatos_Click(ByVal sender As System.Object, _
ByVal e As System.EventArgs) Handles LoadData.Click



Midataset = Miservicio.ObtenerAutores
DataGrid1.DataSource = Midataset
DataGrid1.DataMember = "authors"
End Sub



Ejecutar la aplicación.

1. Presione F5.
2. Una ves cargado el formulario, presione el botón Cargar para que se llene el

Datagrid con los datos que extrae el servicio web.

Nota: El servicio web devuelve los datos en XML.



6


Manual para crear un Web Service



Código fuente del Servicio Web

3
Imports System.Web.Services

<System.Web.Services.WebService(Namespace:="http://tempuri.org/")>
Public Class ServicioAutores
Inherits System.Web.Services.WebService

<WebMethod()> Public Function ObtenerAutores() As DataSet
SqlDataAdapter1.Fill(Authors11)
Return Authors11
End Function

End Class

Código fuente del Formulario Windows

4
Public Class Form1

Inherits System.Windows.Forms.Form
Dim Midataset As New DataSet()
Dim Miservicio As New localhost.ServicioAutores()

Private Sub CargarDatos_Click(ByVal sender As System.Object, _

ByVal e As System.EventArgs) _
Handles CargarDatos.Click

Midataset = Miservicio.ObtenerAutores
DataGrid1.DataSource = Midataset
DataGrid1.DataMember = "authors"
End Sub

End Class

Manual para crear un Web Service



7


Datos de prueba del Formulario Windows

Se presiona el botón Cargar y la cuadricula se llena con los datos que extrae el

servicio web.



Nota: Estos datos los envía el servicio web en formato XML.

5



6


Datos de prueba del Servicio Web



El servicio web se puede correr por aparte para apreciar su funcionalidad con

más claridad. Éste corre en el Explorador de Internet. Se presiona el botón Invoke que
aparece en la siguiente imagen.





Luego el Servicio Web presenta los datos en formato XML en una página del

Manual para crear un Web Service


explorador como se muestra a continuación.

Nota: La imagen solo muestra una parte del archivo XML ya que este es demasiado
grande para mostrarlo en este documento.
