Guía de LibreOffice 4 Calc

Gráficos

Antonio Roldán

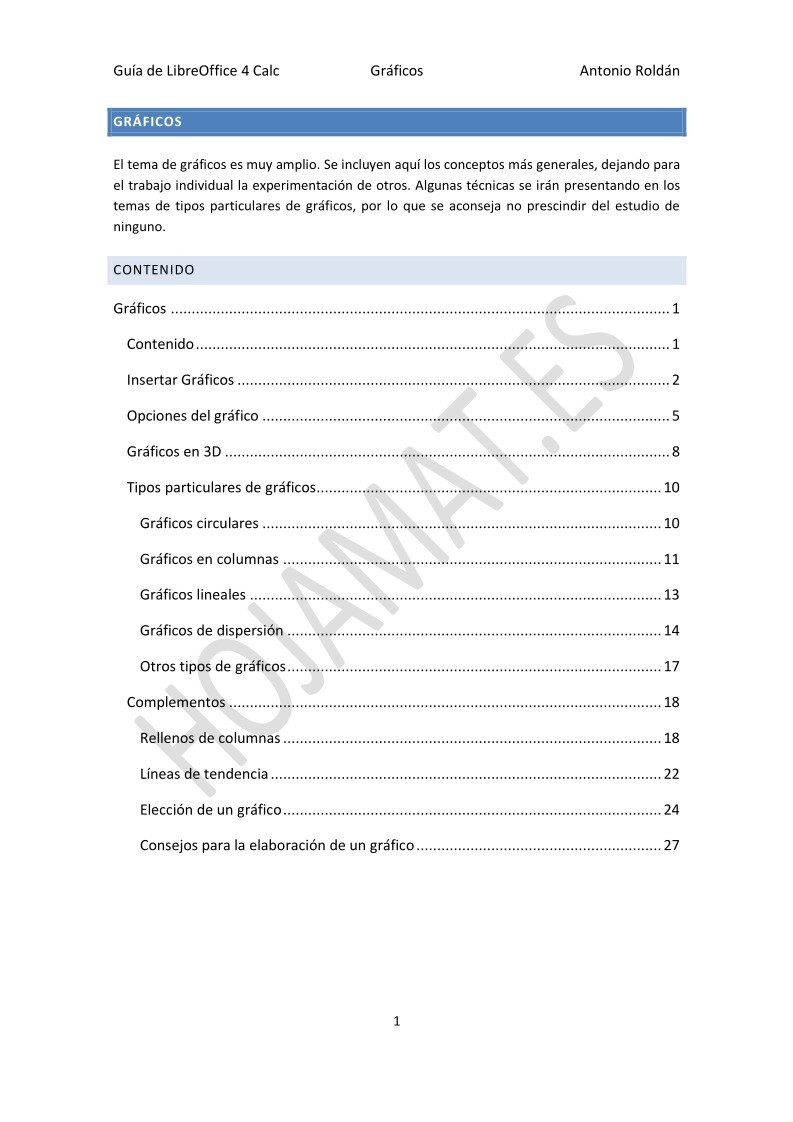

GRÁFICOS

El tema de gráficos es muy amplio. Se incluyen aquí los conceptos más generales, dejando para
el trabajo individual la experimentación de otros. Algunas técnicas se irán presentando en los
temas de tipos particulares de gráficos, por lo que se aconseja no prescindir del estudio de
ninguno.

CONTENIDO

Gráficos ........................................................................................................................ 1

Contenido .................................................................................................................. 1

Insertar Gráficos ........................................................................................................ 2

Opciones del gráfico .................................................................................................. 5

Gráficos en 3D ........................................................................................................... 8

Tipos particulares de gráficos................................................................................... 10

Gráficos circulares ................................................................................................ 10

Gráficos en columnas ........................................................................................... 11

Gráficos lineales ................................................................................................... 13

Gráficos de dispersión .......................................................................................... 14

Otros tipos de gráficos .......................................................................................... 17

Complementos ........................................................................................................ 18

Rellenos de columnas ........................................................................................... 18

Líneas de tendencia .............................................................................................. 22

Elección de un gráfico ........................................................................................... 24

Consejos para la elaboración de un gráfico ........................................................... 27



1

Guía de LibreOffice 4 Calc

Gráficos

Antonio Roldán



INSERTAR GRÁFICOS

Una de las utilidades más apreciadas de las Hojas de Cálculo es la posibilidad de insertar
gráficos de todo tipo en los estudios e informes que se confeccionen. Calc posee una gestión
de gráficos bastante aceptable, y en su uso en la enseñanza y en pequeñas oficinas permite
cumplir la mayoría de los objetivos.

Para confeccionar un gráfico necesitaremos una tabla previa de datos. Es conveniente que esa
tabla (o rango) de datos posea títulos de cabecera en la primera fila y en la mayoría de los
casos, que también existan en la primera columna. Si los encabezamientos (o rótulos, o
etiquetas) deseados no son adyacentes a los datos, es preferible copiarlo todo en una tabla
nueva. También se pueden usar tablas sin etiquetas, pero después es complicado intentar
añadirlas.

En la explicación que sigue usaremos esta tabla como ejemplo. Como es de pequeño tamaño,
cópiala si quieres en una hoja nueva de Calc

Mes
Enero
febrero
marzo
abril
mayo
junio

Altas
4
12
8
6
9
4

Una vez seleccionada una tabla acude al comando Insertar–Gráfico o al botón
correspondiente. De forma automática se insertará un gráfico de columnas, siempre

de este tipo. Pero luego ya lo cambiarás.

Simultáneamente se abrirá el Asistente
para gráficos, que te permitirá crearlo
siguiendo unos pasos determinados, con
alguna
tomas
decisiones podrás ir viendo formarse el
gráfico a tu gusto junto a la tabla.

variante. Mientras



2



Guía de LibreOffice 4 Calc

Gráficos

Antonio Roldán

Primer paso: Concretar el tipo de gráfico

Los distintos pasos del asistente los puedes elegir en la lista de la izquierda de la ventana, o
bien usar el botón "Siguiente".

Marcamos el primer paso, y se nos ofrecen todos los tipos de gráficos. Al elegirlos, van
cambiando simultáneamente en el gráfico creado. Como la tabla ejemplo es de tipo temporal,
elegimos Línea, y como subtipo el de Puntos y líneas. También activamos la suavización de la
línea mediante un spline:

El gráfico quedará así:



Observa que automáticamente se han rellenado los rótulos del eje x y la leyenda "Altas". En
este aspecto LibreOffice Calc se comporta con cierta inteligencia.

Segundo paso: Rango de datos

En este paso se te invita a cambiar los datos si no te satisface lo que él ha decidido
automáticamente. En el caso del ejemplo ha supuesto que tanto la primera fila como la
primera columna son etiquetas sin valor numérico, y ha acertado. También puedes cambiar el
área de datos si ves que no es exactamente la que deseabas.

Si los rótulos fueran números y el programa se confundiera, en
este momento puedes indicar si la primera fila y la primera
columna son etiquetas o no. Si estás de acuerdo con todo, pulsa
en el botón Siguiente o elige el tercer paso.

En el caso del ejemplo interpreta bien todos los datos, por lo que no hay que corregir.



3

Guía de LibreOffice 4 Calc

Gráficos

Antonio Roldán

Tercer paso: Series de datos

El tercer paso nos da oportunidad de cambiar las series una a una, añadir alguna nueva,
cambiar los datos del eje x de categorías, etc. Si se ha seleccionado bien la tabla y no ha habido
mala interpretación, este paso se puede pasar de largo.



Cuarto paso: Elementos de gráficos

Termina la confección del gráfico concretando el título, si deseas leyenda o no, y si los ejes
tendrán título. En el gráfico podrás ver el efecto de cada cambio. Cuando termines de decidir
los elementos, pulsa en Finalizar. En el ejemplo hemos suprimido la leyenda, escrito "Altas por
meses" como título y hemos pedido cuadrícula para ambos ejes.



Si la posición del gráfico no te satisface, cámbiala arrastrándolo
con el ratón. Si no puedes arrastrarlo, pincha fuera del gráfico y
después dentro, para que cambie el contorno del gráfico.

También puedes cambiar su tamaño arrastrando una de sus
esquinas.



4

Guía de LibreOffice 4 Calc

Gráficos

Antonio Roldán



OPCIONES DEL GRÁFICO

Cuando se pulsa una vez sobre un gráfico, el contorno se llena de puntos de anclaje y tienes
acceso a todas las opciones de la ventana de gráfico: Moverlo, borrarlo, copiarlo, cambiar sus
dimensiones…. El gráfico se manipulará como una imagen u otro objeto. Para saber mejor qué
puedes hacer, pulsa con el botón derecho sobre el gráfico para obtener el menú contextual.

Mover el gráfico



Para mover un gráfico lo señalas con el ratón, con lo que aparecerán ocho cuadritos verdes en
su contorno, y cuando veas que el puntero presenta el símbolo de las cuatro flechas en cruz,
arrastra el gráfico a otra zona y suelta.

Si el borde es un marco gris, deberás señalar fuera del gráfico con el ratón, y después dentro,
para que veas el puntero en forma de cruz

Con los ocho cuadrados verdes puedes alterar, arrastrando, el tamaño del gráfico.

Acceso a los distintos objetos del gráfico

Si pulsas sobre el gráfico con doble clic o con el botón derecho y en el menú emergente pides
Editar, podrás acceder a todos los elementos del gráfico. Para ello mueve despacio el ratón
sobre sus componentes, y verás que van apareciendo uno por uno los objetos del gráfico: ejes,
datos, título, leyendas,… que estamos señalando. Para acceder a todas las propiedades de cada
objeto, debes hacer doble clic, para que o bien se abra una ventana de propiedades, o bien
(caso del título) acceder a su contenido. Al cambiar a este estado, aparecerá la barra de
gráficos en la zona de las barras de herramientas.

Esto es muy largo de exponer, y es preferible que vayas con paciencia efectuando el clic sobre
cada zona del gráfico, lentamente, y observar cuándo un objeto queda enmarcado. Si es con
línea de puntos, puedes, por ejemplo, moverlo o cambiar su tamaño.



5

Guía de LibreOffice 4 Calc

Gráficos

Antonio Roldán

La imagen que sigue es el resultado de cambiar el área de gráfico (con un gradiente), la de
trazado (plano lateral) y el formato de la serie de datos (distinto grosor y color). También
hemos cambiado su tamaño. Intenta algo similar. Ya sabes que el gráfico ha de estar en estado
de edición, y eso se sabe porque lo rodea un marco gris continuo.



Si, con cuidado, señalas en primer lugar la serie de datos, y después haces un clic sobre un
punto determinado, lo podrás seleccionar a él solo. No siempre se obtiene a la primera.
Insiste.



Haz doble clic sobre él y podrás cambiar sus características en la ventana que se abre. En la
siguiente imagen se ha destacado en rojo y tamaño mayor el máximo del gráfico.



Cambio de escala

Ocurre a veces que los elementos del gráfico no están bien centrados. Para centrarlos mejor
hay que cambiar la escala del eje Y. Inténtalo: sitúa el puntero del ratón sobre el eje Y y cuando
aparezca su rótulo, haz doble clic. En la ventana que se abre puedes realizar cambios de
fuente, de situación de la leyenda, etc., pero en este caso nos interesa la escala. En el ejemplo
podríamos desear que el mínimo fuera 2 en lugar de 0. Desactiva el mínimo automático y
escribe el valor 2



6

Guía de LibreOffice 4 Calc

Gráficos

Antonio Roldán

El gráfico quedaría así con la escala nueva:
