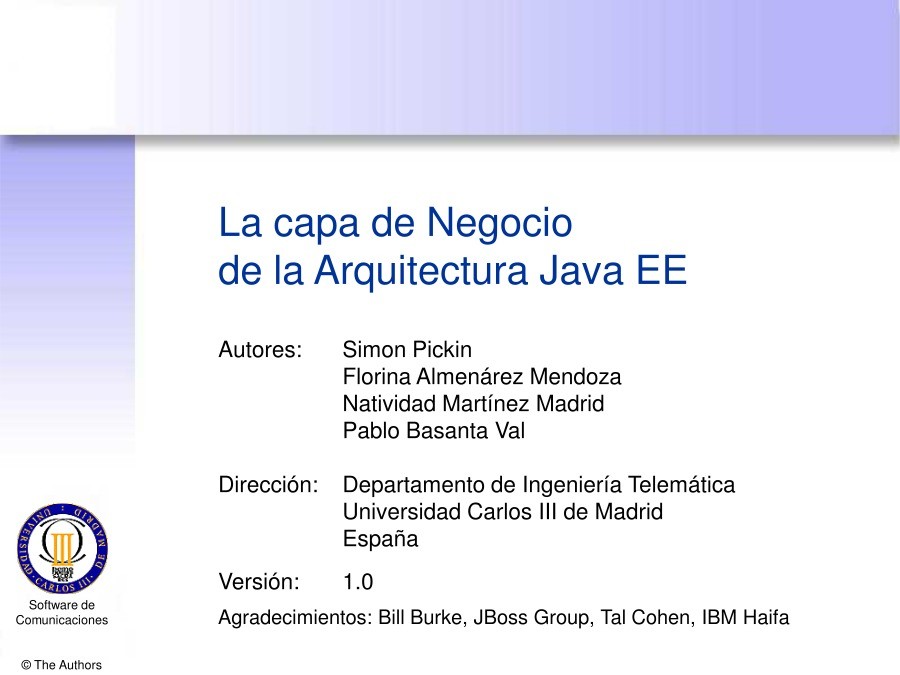

La capa de Negocio
de la Arquitectura Java EE

Simon Pickin
Florina Almenárez Mendoza
Natividad Martínez Madrid
Pablo Basanta Val

Autores:



Dirección: Departamento de Ingeniería Telemática



Universidad Carlos III de Madrid
España

Versión:

1.0

Agradecimientos: Bill Burke, JBoss Group, Tal Cohen, IBM Haifa

Software de

Comunicaciones



© The Authors

3. Enterprise JavaBeans 3.0

Software de

Comunicaciones



© The Authors

2

Introducción

• La capa de negocio implementa la lógica de negocio

– Esto es, la funcional nuclear de una aplicación empresarial

• Enterprise JavaBeans (EJB) es una especificación completa

de una arquitectura de servicios basada en componentes

– Ejecutan lógica de negocio

– Acceso a bases de datos

– Se integra con otros sistemas

• Ventajas de los EJBs:

– El desarrollador se concentra en la lógica de negocio y usa

los servicios del contenedor

• transacciones, seguridad, gestión de ciclo-de-vida, multi-hilo,

almacén de conexiones, etc.

– Componentes: reutilización y abstracción

– Compatible con otras APIs Java

3

Software de

Comunicaciones



© The Authors

Servicios del contenedor de EJBs (1/5)

Contenedor: entorno de ejecución para todos los componentes EJB

instalados

• Gestión de transacciones:

– Secuencia de acciones (y accesos a datos) ejecutados “atómicamente”

• ACID (Atomic, Consistent, Isolated, Durable)
• Evita problemas que pueden surgir del acceso a datos de forma concurrente
• La secuencia entera puede ser deshecha (“rolled back”) en caso de fallo

– El contenedor provee protocolos de manejo de transacciones

• Por ejemplo: un protocolo de aceptación de dos fases

– Transacciones gestionadas por el bean (BMT)

• El desarrollador del bean codifica explícitamente el inicio de la transacción, la

finalización, el proceso de deshacerla, … usando JTA (Java Transaction API)

– Transacciones manejadas por el contenedor(CMT)

• El desarrollador del bean no codifica las transacciones explícitamente
• Los métodos que debe de ejecutar en una transacción están especificados con

anotaciones o en el descriptor de despliegue (archivo xml).

Software de

Comunicaciones



© The Authors

4

Servicios del contenedor de EJBs (2/5)

• Gestión de recursos y ciclo de vida:

– recursos: hilos, conexiones, conexiones a la base de datos,…

– Ciclo de vida: creación y destrucción de instancias, activación y

pasivación de instancias…

– Estados exactos en el ciclo de vida y procesos que dependen del tipo de

bean utilizado

• Accesibilidad remota / objetos distribuidos:

– El desarrollador del bean no codifica explícitamente el código de acceso

remoto

– El servidor de EBJs provee protocolos de comunicación para acceder a

objetos remotos distribuidos.

• Debe soportar RMI-IIOP (c.f. especificación CORBA) y SOAP 1.2 (vía API JAX-

WS o la antigua API JAX-RPC)

• Puede soportar también otros protocolos de comunicación

– El contenedor implementa llamadas distribuidas usando la infraestructura

de comunicación

• Por ejemplo genera sustitutos y esqueletos

5

Software de

Comunicaciones



© The Authors

Servicios de contenedor de EJBs (3/5)

• Seguridad:

– Autenticación

• Validación de la entidad del usuario

– Autorización (de acceso a componentes)

• Política de seguridad especificando lo que un usuario puede y no puede hacer
• Concepto declarativo basado en roles de usuario
• Roles y sus derechos de acceso a métodos de negocio definido con

anotaciones o en el descriptor de despliegue del fichero xml.

• El desarrollador asigna roles a usuarios

– El servidor de EJBs gestiona usuarios y roles
– El contenedor trata con el control de acceso

– Comunicaciones seguras

• Concurrencia (“multi-hilo”)

– El desarrollador de beans no codifica explícitamente el multi-hilo

– Por ejemplo, las dos maneras de manejar peticiones concurrentes

• Mantener un pool de instancias y peticiones directas a instancias del bean del

repositorio

• Serializar peticiones a una instancia de un bean.

6

Software de

Comunicaciones



© The Authors

Servicios de contenedor de EJBs (4/5)

• Servicio de nombramiento y directorio:

– Asociación de nombres a referencias a objetos en una estructura de

directorio jerárquica

• API JNDI (Java Naming and Directory Interface) :

– Contexto de nombramiento del entorno de un bean:

• Espacio de nombres de JNDI (directorio privado) específico a cada clase de

bean

• Para acceder a las propiedades, recursos, otros beans del contenedor
• Referenciado desde dentro de un bean vía java:comp/env

• Mensajería:

– El contenedor provee acceso al servicio de mensajería

• API JMS (Java Messaging Service)

– Comunicaciones asíncronas entre dos o más participantes



a través de un sistema de colas de mensajes

– Los receptores de los mensajes deben ser beans dirigidos por mensajes

• Cualquier bean empresarial puede ser un emisor de mensajes

Software de

Comunicaciones



© The Authors

7

Servicios de contenedor de EJBs (5/5)

• Temporizador/Planificador

– Planifica notificaciones de planificación para ser enviadas a EJBs en

instantes específicos de tiempo.

– c.f. cron de Unix

• Persistencia (EJB2):

– Los beans de entidad EJB2.1 pueden ser usados como alternativa a las

entidades de JTA

• El contenedor EJB3 debe soportar beans de entidad EJB2.1

– Las instancias de los beans de entidad en memoria están enlazadas a

datos de negocio

• El contenedor garantiza la consistencia (con carga y almacenamiento periódico)

– Persistencia manejada por el bean (BMP)

• El desarrollador de beans codifica el acceso a la base datos explícitamente

usando JDBC pero el contenedor decide cuando llamar a ese código.

• La instancia del bean usa conexiones JDBC provistas por el contenedor

– Persistencia manejada por el contenedor (CMP)

Software de

Comunicaciones



© The Authors

• El desarrollo del bean no codifica el acceso a la base de datos explícitamente
• Generalmente soporta conexión a bases de datos relacionales
• El significado exacto de la persistencia depende del contenedor y es
8

independiente del bean

Modelando aplicaciones empresariales

• Las aplicaciones empresariales están organizadas en
componenentes que implementan entidades de negocio o
procesos de negocio

– Las entidades de negocio representan información empresarial

– Los procesos de negocio representan la manipulación de dicha

información

Software de

Comunicaciones



© The Authors

9

Entidades de negocio

• Las entidades de negocio son objetos de negocio:

– Representan información mantenida por la compañía

– Tienen estado persistente (mantenido en una base de

datos)

• Ejemplos:

– cliente, orden de compra, cuenta, empleado,...

• Pueden tener asociadas “reglas de negocio”:

– Restringiendo valores del estado de la entidad

• Por ejemplo, códigos postales con 5 dígitos (en España, por

lo menos!)

– Manteniendo relaciones entre entidades

• Por ejemplo, relacionando un cliente a varias compras

10

Software de

Comunicaciones



© The Authors

Procesos de negocio

• Objetos de negocio que encapsulan una interacción

entre un usuario y una entidad de negocio
– Actualizan un estado de entidades de negocio

– Mantienen una entidad única a través del ciclo de vida

• Pueden tener estado propio

– Estado persistente: proceso dividido en etapas y puede
involucrar múltiples actores: proceso de negocio
colaborativo

• Ejemplo: procesado de una petición de préstamo

– Estado

transitorio:

en

una
conversación con un actor: proceso de negocio
conversacional

completado

proceso

• Ejemplo: retirada de dinero de un cajero

11

Software de

Comunicaciones



© The Authors

Reglas de negocio

entre

los

• Distribuidas

que
implementan las entidades y los procesos de
negocio
– De acuerdo a si la regla se aplica a la entidad o al proceso

componentes

• Ejemplos:

– Entidad:

El balance de una cuenta no puede ser negativo
(independiente del proceso que causa que ocurre)

– Proceso:

La máxima cantidad que puede ser retirara de un cajero es

500€

(independiente del estado de la entidad de la cuenta)

Software de

Comunicaciones



© The Authors



12

Enterprise Java Beans

• Beans de sesión:

– Procesos ejecutados como respuesta a una petición de un cliente (e.g.

transacciones bancarias, cálculos, implementación de compras …)

– Proceso colaborativo: hace uso de entidades JPA / beans de entidad

– Recibe llamadas síncronas a métodos definidos sobre la interfaz de negocio

• Entidades JPA (EJB3) / Beans de entidad (EJB2):

– Objetos persistentes asociados a datos

• Por ejemplo: cuenta bancaria, compra de producto, …

– Soporte a la información pasiva vía métodos para las operaciones sobre

datos

– Reciben llamadas síncronas a métodos definidos en la interfaz de negocio

• Beans dirigidos por eventos:

– Procesos ejecutados como respuesta a la recepción de un mensaje

– Reciben llamadas asíncronas a través de un canal

13

Software de

Comunicaciones



© The Authors

Entidades JPA (EJB3) /
Beans de entidad (EJB 2.x)

• Modelan conceptos / objetos de negocio con estado persistente

– Por ejemplo, datos en la base de datos

• Pueden ser utilizados por varios clientes conjuntamente y

simultáneamente

• Entidad visible externamente: clave primaria

– La instancia puede ser accedida por otros programas



Larga vida (tiempo de vida de sus datos asociados)

– El estado persistente típicamente cambia transaccionalmente

– El estado sobrevive el reinicio de
