Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM

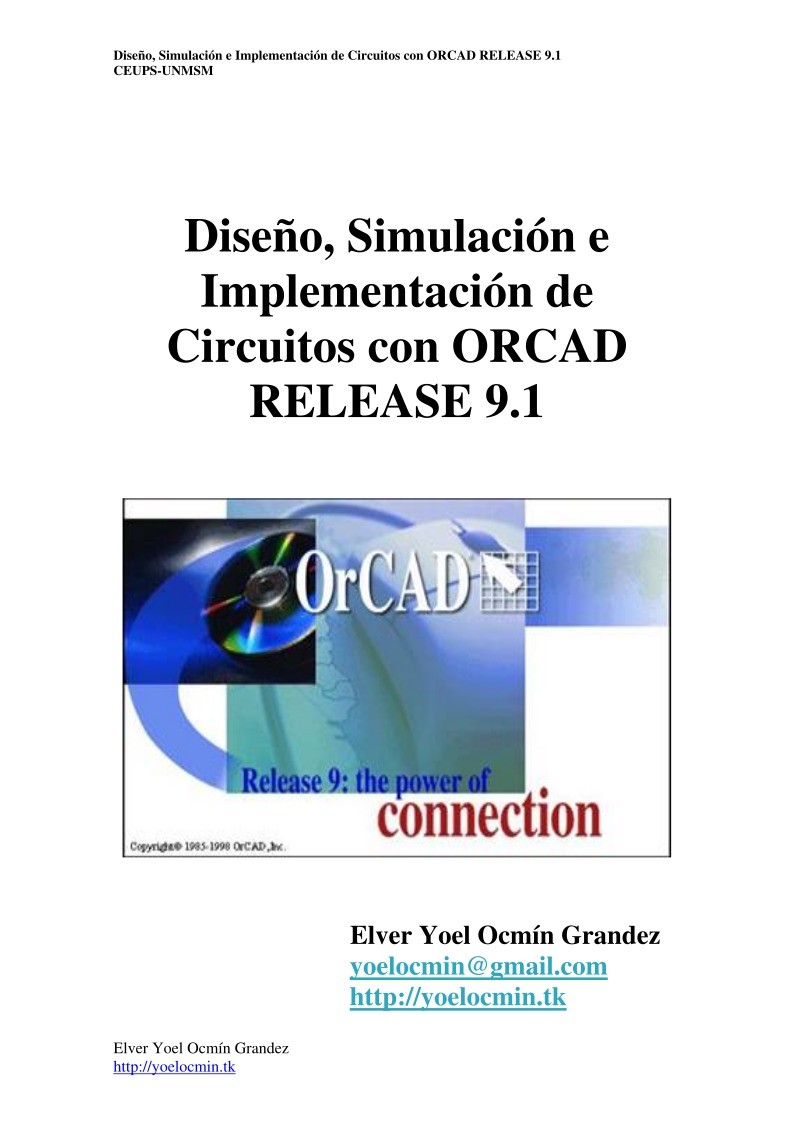

Diseño, Simulación e
Implementación de

Circuitos con ORCAD

RELEASE 9.1



Elver Yoel Ocmín Grandez
[email protected]
http://yoelocmin.tk



Elver Yoel Ocmín Grandez
http://yoelocmin.tk

Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM


Cuarta Clase

Diseño de Circuitos Impresos II



Trazado Manual:

Mejorando nuestros Esquemas



Nos permite optimizar las líneas creadas, por el autoruteo.
Para ello, seleccionando tal como se ve en la figura.
Escogeremos la línea a optimizar, y presionaremos clic derecho.
Nos saldrá el siguiente menú.



Donde lo que usaremos será:
Finish.- Deja de manipular la linea.
Unroute Segment.- Quita segmento trazado.
Unroute.- Quita trazo total.

Change Width.- Permite cambiar el ancho a la linea
Add Via.- Permite agregar un nuevo ajugero (Agujero Unico)
Add Free Via.- Permite agregar nuevos agujeros.

135 Corners.- Permite realizar trazos de 135 grados
90 Corners.- Permite realizar trazode 90 grados
Any Angle Corners.- Permite colocar un angulo al Trazo
Curve Corners.- Permite realizar trazos curvos

Elver Yoel Ocmín Grandez
http://yoelocmin.tk

Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM

Teníamos de la clase anterior:


Donde pese a estar terminado, se ven puntos q no están del todo bien



Esta

Debe Ser


Así, modificamos todos, hasta quedar:



Elver Yoel Ocmín Grandez
http://yoelocmin.tk



Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM

Ahora vamos a usar la herramienta Obstacule, para crear sub-capas.



Por ejemplo



Podemos referenciarla hacia Tierra, cuyo Net se llama 0


Elver Yoel Ocmín Grandez
http://yoelocmin.tk



Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM

Luego escogemos, el ancho, le damos la opción de que sean líneas, cuadriculado o
sólido. Y si deseamos que tengan un ángulo.
Todo esto seleccionando Hatch Pattern

Y Obtenemos:



Hacemos lo mismo para, todo el circuito, colocando zonas, donde veamos, que los
espacios son muy abiertos

PLANO FINAL



Elver Yoel Ocmín Grandez
http://yoelocmin.tk



Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM


PREPARANDO IMAGEN PARA IMPRIMIR O EXPORTAR A

OTRO MEDIO


Una vez, terminada la placa, debemos imprimirla.
Para ello, lo primero es preparar la imagen, ya que lo se imprimirá es lo que se ve en la
ventana de trabajo.

Para ello vamos a seleccionar los colores que se van a visualizar.



Esta configuración de colores, también pueden ser guardadas para nuestra comodidad.
CLICK DERECHO y seleccionamos Save Color Setup



Al primero lo llamo NORMAL.COL y al segundo FINALCOBRE.COL



Elver Yoel Ocmín Grandez
http://yoelocmin.tk

Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM


Esto, es para después seguir trabajando y no estar cambiando nuevamente los colores
uno a uno.
Para recuperar una configuración guardada, CLICK DERECHO, y seleccionamos
Load Color Setup

Luego escogemos el archivo con la configuración ha usar.



Y finalmente obtenemos:



Elver Yoel Ocmín Grandez
http://yoelocmin.tk



Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM

Ahora, solo queda imprimir, para lo cual hacemos
Menú FILE Print ó bien presionamos CTRL + P



Las Opciones son:
DXF.- Permite exportarlo a AUTOCAD, para realizar retoques.
PRINT MANAGER.-
Keep Drill Hole Open.- Imprime mostrando la zonas de los DRILL (Ajugeros Abierto)
Print/Plot Current View.- Imprime imagen tal como se muestra en pantalla
Force Black & White.- Imprime forzando imagen en Blanco y Negro.

Print/Plot To File.- Imprime en Formato de Impresora.
PRINT PLOT SETTINGS.-
Selecciona el modo en el que vera la imagen impresa.

Ahora que pasa si no tenemos impresora, y queremos imprimir una imagen.
Bueno, existe un truco, para hacerlo y es:
1. Escogemos como queremos que se vea la imagen (Ajustamos a Ventana).
2. En el caso de que exista GRILLA, la eliminamos (Option Settings, GRID=0)
3. Colocamos Colores a Ver.
4. Presionamos la tecla IMPR/Pant/Pet Sis, Captura la imagen en pantalla.
5. Si tenemos Office, seleccionamos dentro de las herramienas Office, Microsoft Photo

Editor, y escojemos la opcion Pegar como Imagen Nueva

Elver Yoel Ocmín Grandez
http://yoelocmin.tk



Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM



Luego Seleccionamos el tamaño de la imagen y seleccionamos Recortar o copiar.


Luego abrimos WORD.
Y pegamos la imagen.

Ahora tendremos el problema con el tamaño. Para lo cual, usaremos la obcion
Dimension que se encuentra en el Menu Tools
Menú ToolsDimension New Tools



Elver Yoel Ocmín Grandez
http://yoelocmin.tk

Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM

Luego, hallamos las dimensiones


Las apuntamos, y en WORD, seleccionando la imagen vamos a propiedades.



y con esto ya tenemos la imagen lista y podemos imprimirla a tamaño real



Elver Yoel Ocmín Grandez
http://yoelocmin.tk



Diseño, Simulación e Implementación de Circuitos con ORCAD RELEASE 9.1
CEUPS-UNMSM


Ejercicios:

Hacer el circuito impreso de los Siguientes esquemas: (Se Dará en Clase el Esquema)


Ejercicio1.-



Ejercicio 2:
