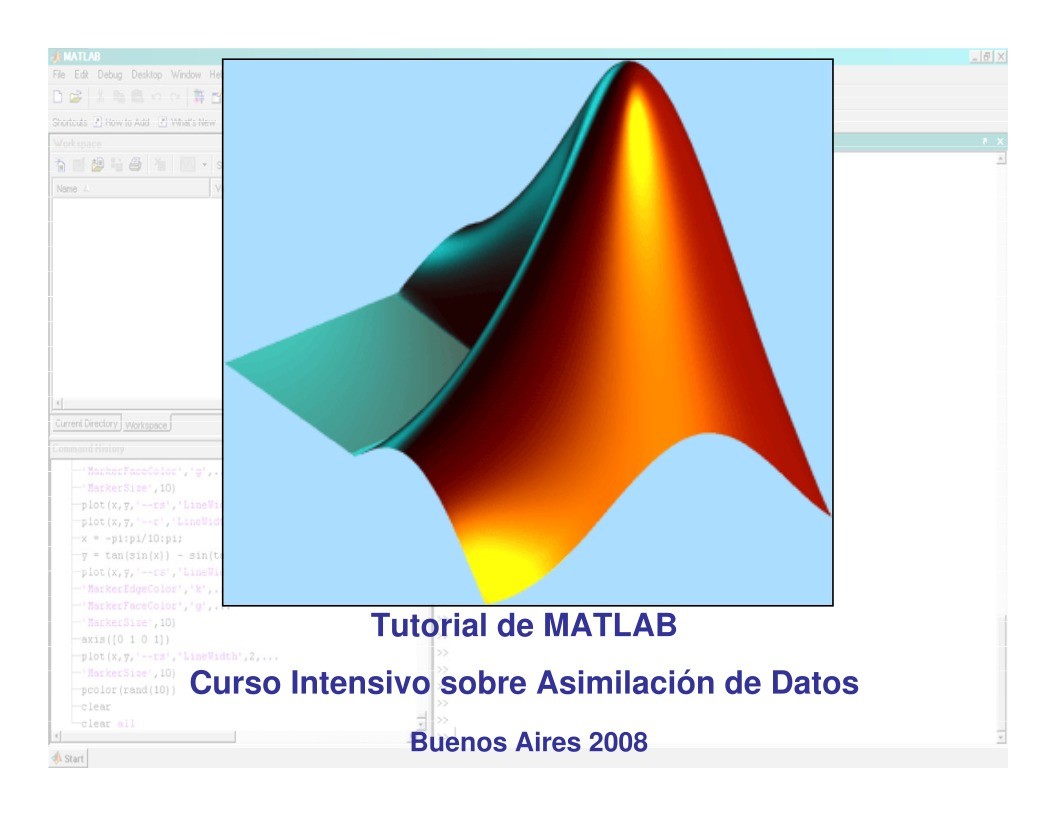

Tutorial de MATLAB

Curso Intensivo sobre Asimilación de Datos

Buenos Aires 2008

WIKIPEDIA:

MATLAB es la abreviatura de MATrix LABoratory (laboratorio de matrices). Se
trata de un software matemático muy versátil que ofrece un entorno de
desarrollo integrado (IDE) con un lenguaje de programación propio (lenguaje
M). Está disponible para las plataformas Unix, Windows y Apple Mac OS X.
Entre sus prestaciones básicas se hallan: la manipulación de matrices, la
representación de datos y funciones, la implementación de algoritmos, la
creación de interfaces de usuario (GUI) y la comunicación con programas en
otros lenguajes y con otros dispositivos hardware. El paquete MATLAB dispone
de dos herramientas adicionales que expanden sus prestaciones, a saber,
Simulink (plataforma de simulación multidominio) y GUIDE (editor de interfaces
de usuario - GUI). Además, se pueden ampliar las capacidades de MATLAB con
las cajas de herramientas (toolboxes); y las de Simulink con los paquetes de
bloques (blocksets).

Matlab tiene muchas capacidades y posibilidades. En esta breve
introducción queremos resumir los comandos básicos que vamos a utilizar
en las aplicaciones del curso.

Definir variables numericas:

eye es una función de matlab que calcula la matriz identidad del tamaño n (donde n
es el número que va entre paréntesis). Algunas funciones similares son:

>>rand(n,m) %Crea una matriz de numeros aleatorios entre 0 y 1 de tamaño nxm

>>ones(n,m) %Idem pero una matriz de 1.

>>zeros(n,m) %Matriz de ceros

>>NaN(n,m) %Matriz de NaN (not a number).

Matlab tiene integradas muchas funciones programadas en
forma eficiente y que agilizan la programación de algoritmos
más complicados. Un ejemplo de esto es la inversión de
matrices que permite la resolución de sistemas lineales.

En este caso, si queremos calcular la inversa de A no
tenemos que programarlo sinó que podemos usar la función
que viene con el programa.

Algunas operaciones más:

A’ calcula la transpuesta de A.

A*B es el producto matricial entre A y B (los tamaños de A y B deben
satisfacer las condiciones para que este producto se pueda calcular).

A.*B es el producto interno o miembro a miembro entre A y B, para
esto A y B deben tener la misma dimensión.

A(:,1) me da la primera columna de A.

A(1,:) me da la primera fila de A.

A(1,2:4) me da las columans 2, 3 y 4 de A.

A(1,[2 4]) me da las columnas 2 y 4 de A.

A puede tener más de 3 dimensiones al igual que en fortran.

size(A) me devuelve un vector con el tamaño de cada una de las
dimensiones de A.

Ejemplo de matriz tridimensional.

Además de variables numéricas (matrices) el matlab permite
definir variables CHARACTER y variables LOGICAS.

Ejemplo de variable character

A=‘/home/juan/WRF/’ %Esta es una variable character

B=‘datos.dat’

C=strcat(A,B)

%Esto concatena las variables.

Ejemplo de variable lógica

A=false

Funciones mátemáticas disponibles….

Funciones que actúan sobre vectores / matrices.

Recomendaciones y aclaraciones generales

Matlab I/O

Matlab puede leer y escribir información en muchos formatos.

A continuación damos algunos ejemplos simples.

>>A=rand(3,3) %Defino una matriz A

>>save mi_archivo.mat A

%Guarda la matriz a en el archivo mi_archivo.mat

>>save mi_archivo.mat %Guarda todas las variables definidas hasta el momento.

El archivo mi_archivo.mat está en un formato definido por matlab.

Para recuperar el valor de Guardado en el archivo, usamos el comando load.

>>load mi_archivo.mat %recupera las variables guardadas en el archivo.

Es importante tener en cuenta que si tenemos una variable A y hacemos load la
variable A va a ser borrada y sus valores y dimensiones se cambiaran a los valores y
dimensiones de la variable A guardada en el archivo.

Matlab y Netcdf

Las funciones que permiten leer y escribir archivos en formato netcdf utilizando Matlab
vienen en un paquete aparte y se instalan por separado.

Las funciones que permiten la lectura y escritura de archivos son las siguientes:

ncload(‘mi_archivo.nc’,’variable1’,’variable2’,…) %Permite leer del archivo netcdf las
variables variable1 y variable2 (si no se especifica carga todas las variables contenidas
en el archivo). Esta instrucción permite leer las variables, pero no los atributos de las
mismas (nombres, dimensiones, unidades, etc).

ncsave(‘mi_archivo.nc’,’variable1’,’variable2’,…) %Reemplaza el valor de las variables
en el archivo netcdf por el de las variables variable1… variable2. Esto permite modificar
los valores, pero nuevamente no podemos cambiar las dimensiones ni los atributos de
las variables o del archivo.

Para modificar variables, dimensiones y atributos existen otros comandos que no
vamos a utilizar en esta materia.

Lectura y escritura en formato ASCII.

Si el formato del archivo presenta solo números, y está ordenado de forma tal
que tiene el mismo número de filas y columnas, entonces podemos leerlo
directamente usando el comando LOAD con la opción –ascii

>>load –ascii mi_archivo.txt

De la misma manera podemos guardar una matriz en un archivo

>>A=rand(10,10);

%Defino una variable

>>save –ascii mi_archivo.txt A %Guardo la variable A en forma de texto.

Se puede leer archivos con formatos más complicados especificando el
formato de lectura. Para eso existen los comandos

fscanf , fprintf

También se pueden leer archivos en formato binario como los generados por
un programa fortran utilizando los comandos

fread y fwrite

SCRIPTS:

Matlab posee su propio “languaje” (lenguaje “M”) que tiene
elementos similares a los que se utilizan en fortran u otros
lenguages. A continuación vamos a dar una breve revisión de la
sintaxis de estos elementos en Matlab.

A diferencia de fortran, los scripts de matlab no son programas
compilados (aunque Matlab incluye una función que permite
compilarlos y ejecutarlos en máquinas donde matlab no está
instalado).

IF

>>If( a== 1)

>> comandos si verdadero

>>end

Pruebas lógicas:

== (igual), >, <, <=, >=, ~= (distinto).

Por otra parte podemos combinar pruebas lógicas usando & (and) y | (or).

If(a==1 & b==2)

o bien if (a==1 | b==2)

También podemos usar el ~ para negar la prueba

If ~(a==1)

Comandos si verdadero

end

En este caso la condicion resultará cierta si a no es 1.

else y elseif tambíen son comandos relacionados.

Ciclos for

for i=1:30

A(i)=2*i;

end

La sintaxis es muy similar a la del fortran.

Se puede variar el incremento en el for:

for i=1:2:30

A(i)=2*i;

end

En este caso i aumenta de 1 a 30, pero saltando de 2 en dos 1 3 5 …

El comando while también puede ser utilizado para repetir una operación mientras se
cumpla una condición

while condicion

Repeticion

end

La condicion se escribe de la misma manera que en el caso del comando if.

Funciones:

Matlab brinda la posibilidad de definir nuestras propias funciones. Esto es algo análogo
a lo que serían por ejemplo las subrutinas de un programa fortran.

Ejemplo:

%Funcion de calculo de las derivadas espaciales por diversos metodos.
function [derivada]=diff_sh(variable,dx)

nx=length(variable);

%Para los puntos interiores.
for i=2:nx-1
derivada=(variable(i+1)-variable(i-1))/(2*dx);

%Veo que pasa en los bordes. Uso esquema atrasado y adelantado.
derivada(1)=(variable(2)-variable(1))/dx;
derivada(nx)=(variable(nx)-variable(nx-1))/dx;

end

Para usar la funcion uso:
dudx=diff_sh(u,0.5)

Graficado en Matlab

Graficos de linea (graficado de un vector)

plot(x)

%Plotea el vector X como una serie de valores.

plot(x,y)
y deben tener la misma longitud).

%Plotea los valores del vector y como función de los valores de x (x e

plot(X,Y,'LineWidth',2,'Color',[.6 0 0]) %Podemos agregar atributos que controlan
el espesor de la línea, el color, el estilo etc. Algunas de estas cosas se pueden
abreviar.

3

Ejemplo

x = -pi:pi/10:pi;
y = tan(sin(x)) - sin(tan(x));
plot(x,y,'--rs','LineWidth',2,...

'MarkerEdgeColor','k',...
'MarkerFaceColor','g',...
'MarkerSize',10)

2

1

0

-1

-2

-3

-4

-3

-2

-1

0

1

2

3

4

axis([0 1 0 1]) %Controla el rango de los ejes xmin xmax ymin ymax

Si luego de hacer un gráfico queremos graficar otra curva, el gráfico orginal
desaparece. Para eso debemos usar la instrucción “hold on” que nos permite
graficar varias curvas en el mismo gráfico.

Una vez generado el gráfico podemos ajustar muchas cosas manualmente
utilizando el menú de la figura.

A diferencia de GrADS, Matlab permite modificar y remodificar varios de los
atributos del gráfico luego de que este fue generado.

title(‘Titulo del grafco’) %El comando title permite agregar titulos a los graficos.

legend(‘datos 1’,’datos 2’) %El comando legend genera un recuadro con los
colores correspondientes a las lineas y nos permite nombrar cada una de ellas.

xlabel(‘etiqueta del eje X') %Permite nombrar al eje x (lo mismo con ylabel para el
eje y).

print ('-dpng',’mi_figura.png’) %El comando print permite generar un png, gif, jpg,
pdf, tiff entre otros a partir de la figura que estamos generando.

Las figuras también pueden guardarse en el formato fig de matlab que permite
seguir modificándolas.

Graficado de superficies:

Comandos para graficar superficies en 2D:

pcolor(x,y,variable) %Plotea la variable “variable” como funcion de x y de y.
Variable debe ser una matriz cuadrada, x e y pueden ser matrices o vectores.

Este comando genera bordes negros entre celda y celda que se eliminan usando el
comando “shading flat” o “shading interp”

contour(x,y,variable) %idem pero grafico de contornos.

contourf(x,y,variable) %idem pero grafico de contornos con sombreado.

Para graficar una variable georeferenciada debemos tener matrices lat y lon con las
coordenadas de cada punto y la matriz “variable” correspondiente a nuestros datos.

pcolor(lon,lat,variable) %Plotea la matriz como función de la latitud y longitud de
nuestros datos.

La función quiver permite plotear vectores.

“run colorbar” despliega la barra de colores una vez
que hemos dibujado la m
