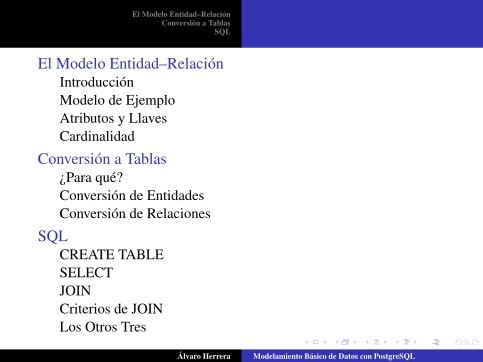

PDF de programación - Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

El Modelo Entidad–Relación

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Conversión a Tablas

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

SQL

CREATE TABLE
SELECT
JOIN
Criterios de JOIN
Los Otros Tres

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Modelo Entidad–Relación

I Modelo conceptual para diseño de bases de datos
I Propósito: simplificar el diseño de BDs a partir de descripciones

textuales

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Modelo Entidad–Relación

I Modelo conceptual para diseño de bases de datos
I Propósito: simplificar el diseño de BDs a partir de descripciones

textuales

I Elementos del Modelo:

I Entidades
I Atributos
I Relaciones

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Entidad–Relación: Elementos

Entidad objeto que existe y que es distinguible de otros

Puede ser concreta o abstracta
Puede ser fuerte o débil
ej: persona, factura, huracán

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Entidad–Relación: Elementos

Entidad objeto que existe y que es distinguible de otros

Puede ser concreta o abstracta
Puede ser fuerte o débil
ej: persona, factura, huracán

Atributo Característica interesante de una entidad

ej: nombre, fecha de nacimiento, capacidad

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Entidad–Relación: Elementos

Entidad objeto que existe y que es distinguible de otros

Puede ser concreta o abstracta
Puede ser fuerte o débil
ej: persona, factura, huracán

Atributo Característica interesante de una entidad

ej: nombre, fecha de nacimiento, capacidad

Relaciones Asociación entre entidades

ej: profesor trabaja para institución, factura es
entregada a cliente

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Ejemplo: Artículos científicos

Se quiere modelar un sistema para manejar artículos científicos. Un
artículo está escrito por un autor, aunque a veces pueden ser varios.
Obviamente una misma persona puede participar en más de un
artículo. Cada artículo tiene título, resumen y contenido. Cada autor
pertenece a alguna institución.

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Ejemplo: Artículos científicos

I Entidades
I autor
I artículo
I institución

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Ejemplo: Artículos científicos

I Entidades
I autor
I artículo
I institución

I Relaciones

I artículo es escrito por uno o más autores
I autor pertenece a una institución

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Ejemplo: Artículos científicos

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Atributos

I Característica interesante sobre una entidad
I Nos interesa almacenarlo
I Valores pertenecen al dominio
I Pueden ser opcionales u obligatorios

persona
nombre

rut

fecha de nacimiento

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Llave Primaria

I Superllave: conjunto de atributos que permite identificar de

modo único una entidad dentro de un conjunto
Ejemplo: de personas, el nombre y el RUT

I puede haber más de una superllave
I Llaves candidatas: resultado de quitar atributos redundantes de

las superllaves

I Llave primaria: arbitrariamente escoger una de las llaves

candidatas

I Llaves sustitutas (surrogate keys): usar números enteros

asignados arbitrariamente

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Cardinalidad

I Cantidad de entidades en cada extremo de una relación
I No cuántas entidades hay en cada conjunto ...

... sino cuántas entidades están asociadas a través de esa relación

I Puede ser opcional ( 0) u obligatoria ( 1)
I Puede ser “uno a uno”, “uno a muchos”, “muchos a muchos”

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

Introducción
Modelo de Ejemplo
Atributos y Llaves
Cardinalidad

Diagrama con cardinalidades

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Conversión a Tablas

I Este modelo es útil sólo conceptualmente
I La implementación real es distinta
I El modelo de tablas (como en SQL) no hace diferencia entre

entidades y relaciones

I Tampoco permite implementar directamente relaciones “muchos

a muchos”

I Se pueden simplificar relaciones “uno a uno” y “uno a varios”

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Reglas de Conversión de Entidades

I Cada conjunto de entidades fuerte ! una tabla; una columna

por atributo

I Cada conjunto de entidades débil ! una tabla; una columna
por atributo; columnas para llave primaria de entidad fuerte de
que depende

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Conversión de Entidades — Ejemplos

tabla autores (entidad fuerte)
autor_id

nombre

nacionalidad

fecha de nacimiento

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Conversión de Entidades — Ejemplos

tabla autores (entidad fuerte)
autor_id

nombre

nacionalidad

fecha de nacimiento

tabla lineas_facturas (entidad débil)
facturaId

numLinea

texto

cantidad

unitario

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Reglas de Conversión de Relaciones

I Relaciones “uno a uno” pueden fundirse en una sola tabla. O

bien según regla siguiente

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Reglas de Conversión de Relaciones

I Relaciones “uno a uno” pueden fundirse en una sola tabla. O

bien según regla siguiente

I Relaciones “uno a varios” pueden representarse incluyendo en

la tabla del extremo “varios” las columnas de la llave primaria
del extremo “uno”. O bien según regla siguiente

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Reglas de Conversión de Relaciones

I Relaciones “uno a uno” pueden fundirse en una sola tabla. O

bien según regla siguiente

I Relaciones “uno a varios” pueden representarse incluyendo en

la tabla del extremo “varios” las columnas de la llave primaria
del extremo “uno”. O bien según regla siguiente

I Relación “varios a varios” y relaciones entre más de dos

conjuntos de entidades ! una tabla con columnas para las llaves
primarias

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Ejemplo 1 — “uno a uno”

factura
totalBruto
iva

encabezadoFactura
razonSocial
giro
rut

Representamos esto agregando a la tabla facturas los atributos de la
entidad encabezadoFactura

tabla facturas

facturaId

totalBruto

iva

razonSocial

giro

rut

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Ejemplo 2 — “uno a varios”

En el colegio, cada alumno pertenece a exactamente un curso.
Tenemos una tabla alumnos y una tabla cursos
Representamos esto agregando una columna cursoId a la tabla de
alumnos.
o bien según la regla siguiente

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

¿Para qué?
Conversión de Entidades
Conversión de Relaciones

Ejemplo de conversión de relaciones — “uno a varios”

Ejemplo 3: varios a varios En la universidad, cada alumno pertenece
a varios cursos.
Tenemos una tabla alumnos y una tabla cursos Representamos esto
creando una tabla alumnoCurso con atributos alumnoId y cursoId

Álvaro Herrera

Modelamiento Básico de Datos con PostgreSQL

El Modelo Entidad–Relación
Conversión a Tablas
SQL

CREATE TABLE
SELECT
JOIN
Criterios de JOIN
Los Otros Tres

Qué es SQL

I Structured Query Language

I Lenguaje estructurado de consulta

I Estandarizado por ISO y ANSI
I Lenguaje declarativo (no procedural)

I no hay IF, FOR, WHIL
