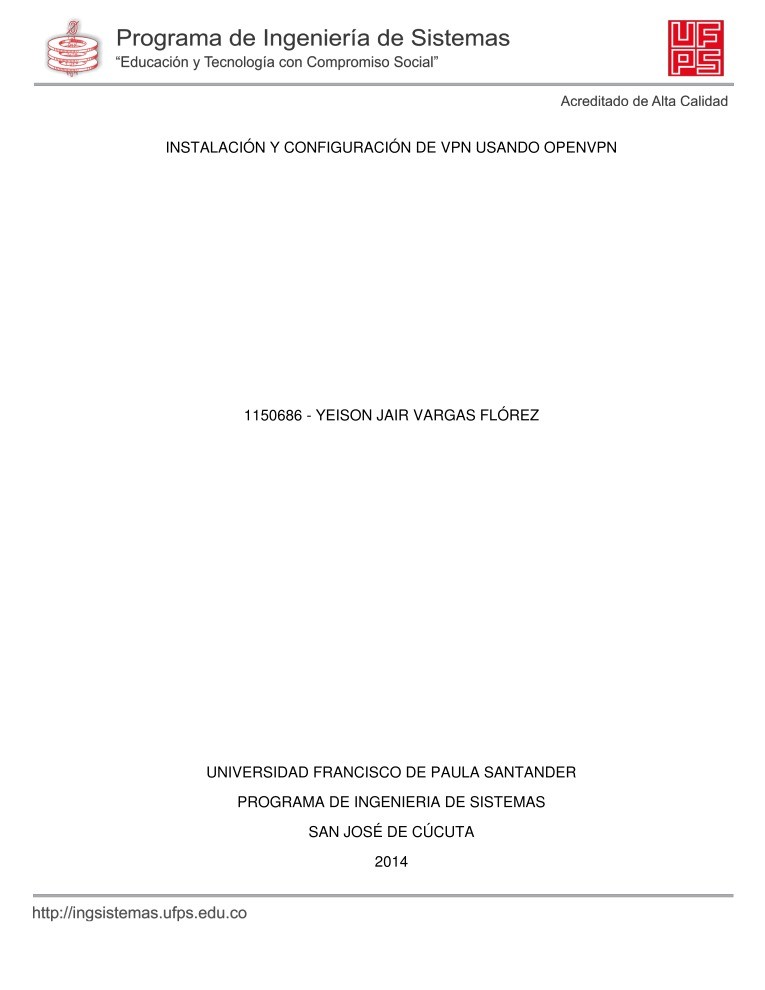

INSTALACIÓN Y CONFIGURACIÓN DE VPN USANDO OPENVPN



















1150686 - YEISON JAIR VARGAS FLÓREZ























UNIVERSIDAD FRANCISCO DE PAULA SANTANDER

PROGRAMA DE INGENIERIA DE SISTEMAS

SAN JOSÉ DE CÚCUTA

2014





Para instalar nuestro servidor VPN, vamos a usar OpenVpn, entonces el primer paso es

descargar el paquete:



 Vamos a entrar como root:

$ su root

Luego digitamos la contraseña y el resultad debe ser el siguiente







 Nos cambiamos al directorio Descargas usando el comando cd y usamos el comando wget para

descargar el paquete:



cd Descargas/;

wget http://swupdate.openvpn.org/as/openvpn-as-2.0.10-Fedora19.i386.rpm























 Debemos esperar a que la descarga se complete:













 La descarga se ha completado:





El segundo paso es instalar el paquete:



 Usamos el comando rpm -i para instalar el paquete descargado:

rpm -i openvpn-as-2.0.10-Fedora19.i386.rpm











 Esperamos el tiempo que tome la instalación y nos provee datos importantes:

Admin UI. y nos da la URL https://192.168.254.105:943/admin

Para conectarse a la VPN como cliente tenemos la ruta https://192.168.254.105:943/Es importante

tener en cuenta que sin el https no abrirá el recurso.











 El usuario por defecto es: openvpn para darle una clave digitamos

# passwd openvpn

Seguidamente el pedirá una contraseña mayor a 8 caracteres y la confirmación de esta misma.Para

administrar el servicio se encuentra disponible la interfaz gráfica,



El tercer paso es entrar al Admin UI el configurar el servicio VPN:



 Abrimos la url https://192.168.254.105:943/admin



































 Damos clic en opciones avanzadas y luego en Acceder a 192.168.254.105 (sitio no seguro), esto

ocurre porque no tenemos certificado SSL.













 Ya estamos en la interfaz para entrar como administrador y poder configurar el servicio:







 El usuario admin por defecto es openvpn así que entramos con este y la contraseña que le dimos en

la terminal.









 Esta es la Admin UI, desde acá podremos gestionar el servicio.

















 Menú Status

1. Status Overview







2. Current Users



En esta interfaz se muestra los clientes conectados en tiempo real a la VPN.









3. Log Reports





 Menú Configuration





















































 Menú User Management

1. User premissions



Vamos a usar putty para conectarnos al servidor mediante SSH y vamos a crear el usuario "prueba"

en el VPN entonces usamos el comando:

#adduser prueba













Luego le asignamos una contraseña:

#passwd prueba













Ingresamos al Admin UI, y seleccionamos User Premissions damos clic en Show y aparecerán las

diferentes configuraciones, por defecto funcionan

en este caso el usuario tendrá permisos solo de login luego de modificar los cambios damos clic en

save settings.







Luego nos aparecerá esta ventana y damos clic en Update Running Server, para actualizar los

cambios en el servidor VPN.











Luego notifica que se han comprobado los cambios.

















 Menú Authentication

Administra todo lo referente a la autenticación entre clientes y el servidor VPN



 Menú Tools

Herramientas básicas para el administrador.

El cuarto paso es conectarse como cliente al VPN:

 Entramos a https://192.168.254.105:943 e iniciamos sesión con el usuario “prueba” y su

contraseña.

 Damos clic para descargar el software.













 Automáticamente se descarga el programa y lo guardamos en el directorio que deseemos.







































Instalamos el programa:





 Nos conectamos al VPN:

























 Damos clic en Yes:







 Listo, nos hemos conectado a la VPN:










Tutorial youtube: https://www.youtube.com/watch?v=GC9D4TAuotY
