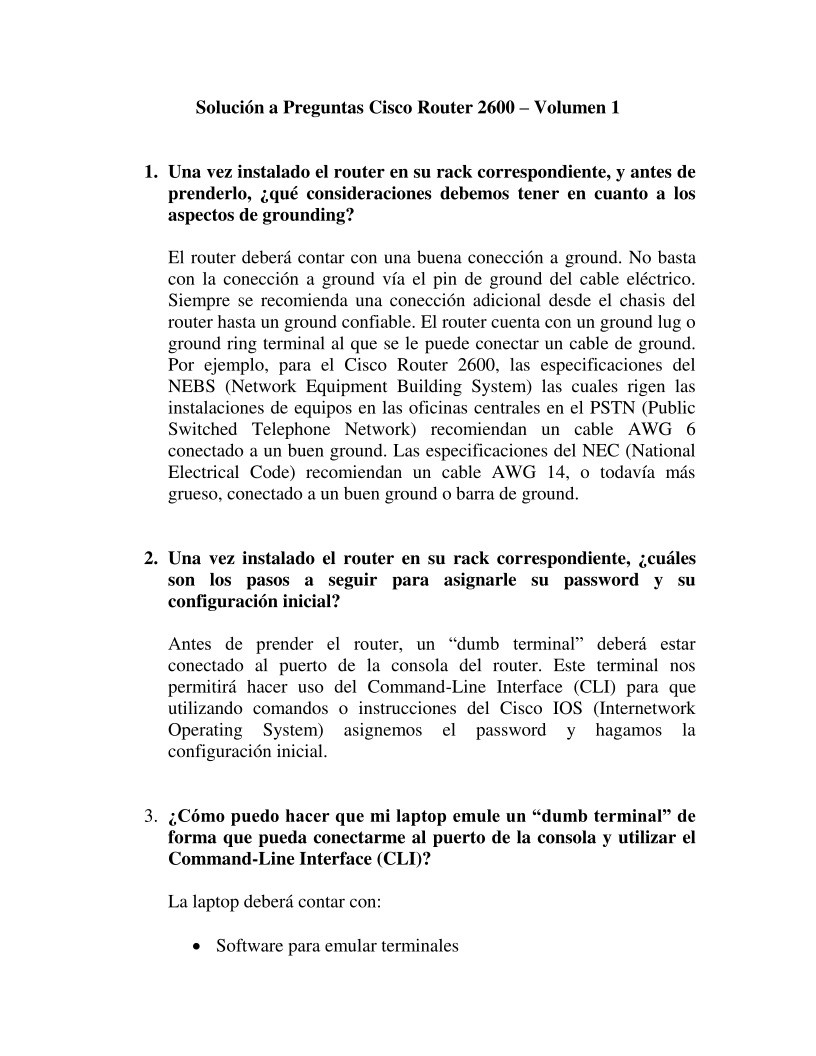

Solución a Preguntas Cisco Router 2600 – Volumen 1




1. Una vez instalado el router en su rack correspondiente, y antes de
prenderlo, ¿qué consideraciones debemos tener en cuanto a los
aspectos de grounding?

El router deberá contar con una buena conección a ground. No basta
con la conección a ground vía el pin de ground del cable eléctrico.
Siempre se recomienda una conección adicional desde el chasis del
router hasta un ground confiable. El router cuenta con un ground lug o
ground ring terminal al que se le puede conectar un cable de ground.
Por ejemplo, para el Cisco Router 2600, las especificaciones del
NEBS (Network Equipment Building System) las cuales rigen las
instalaciones de equipos en las oficinas centrales en el PSTN (Public
Switched Telephone Network) recomiendan un cable AWG 6
conectado a un buen ground. Las especificaciones del NEC (National
Electrical Code) recomiendan un cable AWG 14, o todavía más
grueso, conectado a un buen ground o barra de ground.



2. Una vez instalado el router en su rack correspondiente, ¿cuáles
son los pasos a seguir para asignarle su password y su
configuración inicial?

Antes de prender el router, un “dumb terminal” deberá estar
conectado al puerto de la consola del router. Este terminal nos
permitirá hacer uso del Command-Line Interface (CLI) para que
utilizando comandos o instrucciones del Cisco IOS (Internetwork
Operating System) asignemos el password y hagamos
la
configuración inicial.






3. ¿Cómo puedo hacer que mi laptop emule un “dumb terminal” de
forma que pueda conectarme al puerto de la consola y utilizar el
Command-Line Interface (CLI)?

La laptop deberá contar con:


 Software para emular terminales



2

Por ejemplo, Tera Term es un emulador de terminales, es
freeware y se consigue gratuitamente en Internet.

 Puerto serial RS-232

Hoy en día las laptops ya no traen puerto serial RS-232 con
conector DB-9. Sin embargo, es posible adquirir un convertidor
de serial RS-232 a USB, y utilizar cualquiera de los puertos
USB de la laptop.


 Cable con conector RS-232 en un extremo y conector apropiado
que sea compatible con el puerto de la consola del router en el
otro extremo

Generalmente el fabricante provee con cada router que vende el
cable para la conección al puerto de la consola.



4. Muestre cómo activar o desactivar un interface sin borrarle la

configuración.

Primero seleccionamos Configure. En la columna de los Tasks
seleccionamos
Finalmente
seleccionamos la pestaña de Edit Interface/Connection.

and Connections.

Interfaces

3




Seleccionamos el interface que deseamos activar o desactivar. Si el
interface está activado, en la fila de Interface List aparece un botón
de Disable. Si por el contrario el interface está desactivado, aparece
un botón de Enable.



5. Muestre cómo editar o cambiar el IP address del Fast Ethernet

interface 0/0.

El interface 0/0 es el enlace con la sub-red del Departamento de
Electrónica, la cual está definida por 10.0.60.XXX.

Seleccionamos Configure, Edit Interface Connection, el interface
deseado y Edit.















4



6. ¿De cuántos bits consiste el IP address (versión 4)?
El IP address, versión 4, consiste de 32 bits o 4 bytes.



7. ¿Qué tres números o información incluye el IP address?

El IP address define la red, la sub-red y el address de la estación.

8. Describa el dotted decimal format del IP address.

Los 32 bits son agrupados en 4 octetos cuyos valores aparecen
escritos en decimal, separados por puntos. Por ejemplo, la siguiente
figura muestra el IP address, tanto en formato decimal como en
formato binario.


















5

9. ¿Qué especifica el subnet mask?


El subnet mask es utilizado para especificar los bits que representan el
address de la red y de la sub-red, si alguna. Cada bit en el subnet mask
asume el valor de 1 si dicha posición corresponde al address de la red
o de la sub-red. Cada bit en el subnet mask asume el valor de 0 si
dicha posición corresponde al address de la estación. Al igual que el
IP address (versión 4), el subnet mask es de 32 bits y se representa en
formato decimal.

10. ¿Qué significa el subnet mask 255.255.255.0?

Este subnet mask especifica que los primeros 24 bits del IP address
representan el address de la red y de la sub-red. Los últimos 8 bits
representan el address de la estación dentro de dicha red y de dicha
sub-red.



11. ¿Qué significan las siglas DHCP?


Dynamic Host Configuration Protocol.

12. ¿Para qué se usa el DHCP?


DHCP provee un mecanismo para la asignación dinámica de IP
addresses a las distintas estaciones de forma que dichos addresses
puedan reutilizarase cuando las estaciones no los necesiten. Esto es,
un router con el DHCP activado se encarga de asignarle el IP address
a las estaciones que dicho router les brinda servicio. Por supuesto, las
estaciones deberán estar configuradas para permitir la asignación
automática de IP addresses. Las estaciones no podrán contar con IP
addresses fijos. Las estaciones deberán ser configuradas para la
asignación automática, esto es, vía DHCP, de IP addresses.




6

13. ¿Qué es DHCP relay?


Todo dispositivo o elemento de red que actúe como un DHCP relay
envía las solicitudes de DHCP a un server. Si una estación ha sido
configurada para que en forma dinámica se le asigne IP address, ésta,
al prenderse, hará un broadcasting solicitando la asignación de un IP
address. En dicho caso, el DHCP server responderá a dicha solicitud
asignando un IP address. En una sub-red tan sólo puede haber un
máximo de un DHCP relay o un DHCP server.

Tal y como muestra el diagrama de la red de data del salón 122, los
routers con interfases 10.0.60.252 y 10.0.60.253 demarcan un dominio
distinto del dominio UPRB. Por lo tanto, los routers de la red de data
del salón 122 no deben actuar como DHCP relays. Deben actuar como
DHCP servers.



14. Aunque los routers del salón 122 no van a actuar como DHCP
relay y, por lo tanto, no habría que especificar un remote DHCP
server, muestre cómo se podría definir el IP address del remote
DHCP server.

Una vez se selecciona la opción de DHCP Relay entonces es posible
definir el IP address del remote DHCP server.



7






15. Muestre cómo convertir al router en un DHCP server.

Seleccionamos Configure -> Additional Tasks -> DHCP -> DHCP
Pools. Al presionar el botón de Add el sistema nos permite definir los
detalles. Luego, si necesitamos editar dicha información, seleccionamos
la pestaña de Edit.



8

Es posible especificar el primer y el último IP address que será
manejado por el router actuando como DHCP server.





9



Parámetros:



DHCP Pool Range: Listado de IP addresses que pueden ser asignados
a las estaciones clientes.

Default Router IP Address: Si el router tiene algún IP address dentro
de la misma sub-red en donde se define el DHCP pool, entonces
aparece mostrado aquí.

DNS Server: IP addresses de los DNS servers que el router le
proveerá a sus clientes DHCP. 10.0.0.20 y 10.0.0.21 son los IP
addresses de los DNS servers de UPRB.

WINS Servers: IP addresses de los WINS servers que el router le
proveerá a sus clientes DHCP.





10

Domain Name: Nombre del dominio configurado en el router.

Lease Time: Duración de tiempo durante la cual el router le presta un
IP address a una estación cliente.



16. ¿Qué es un WINS server?

Windows Internet Name Service (WINS) es la implementación de
Microsoft del NetBIOS Name Service (NBNS). WINS es a los
nombres de NetBIOS como DNS es a los nombres de dominio.



17. ¿Hay límitaciones en cuanto a los IP addresses que puede asignar

un DHCP server? Si hay límitaciones, entonces, ¿cuáles son?

Los IP addresses que el DHCP server asigna son sacados de un listado
configurado por el administrador de sistemas en donde se especifica el
primer y el último IP address de una secuencia.

El listado de posibles IP addresses deberá estar dentro de la misma
sub-red del IP address del interface del LAN. Hay hasta un máximo
posible de 254 IP addresses. Veamos algunos ejemplos:

 10.1.1.1 al 10.1.1.254 (asumiendo que el LAN IP address se encuentra

en la sub-red 10.1.1.0)

 172.16.1.1 al 172.16.1.254 (asumiendo que el LAN IP address se

encuentra en la sub-red 172.16.1.0)

Addresses Reservados:
En el listado de IP addresses hay que excluir:

 El IP address de la red y de la sub-red.
 El broadcast address de la red.




18. ¿Cómo podemos descubrir los IP addresses que el router en su rol

de DHCP server ha asignado?

Seleccionamos la opción DHCP Pool Status.






11



19. ¿Qué es telnet?

Telnet es una aplicación que le permite al administrador de sistemas
en forma remota accesar el router y configurarlo.



20. ¿Cuáles son las ventajas y las desventajas de utilizar telnet para

configurar un router?

Ventajas:
Le permite al administrador, en forma remota, desde la comodidad de
su casa o de la oficina, accesar el router. No requiere que el
administrador tenga que localmente accesar el router utilizando el
puerto de la consola. Generalmente hay poco espacio en los lugares en
donde están ubicados los routers.


12

Desventajas:
La aplicación de telnet envía la data en formato de
