Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

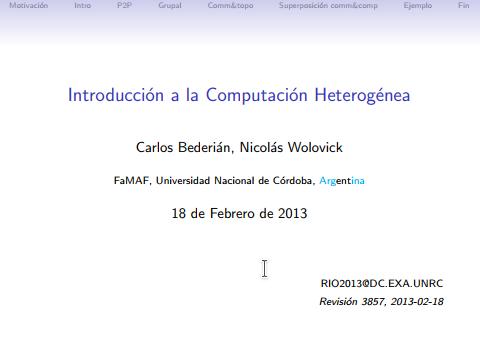

Introducción a la Computación Heterogénea

Carlos Bederián, Nicolás Wolovick

FaMAF, Universidad Nacional de Córdoba, Argentina

18 de Febrero de 2013

RIO2013@DC.EXA.UNRC

Revisión 3857, 2013-02-18

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Qué

Computación Heterogénea
Uso de varios tipos de unidades de cómputo.

Nuestro contexto será el de High Performance Computing (HPC).

Al TOP500/Nov2012 liderado por una computadora híbrida.

= AMD Opteron 6274 + NVIDIA Kepler K20X

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Por qué

Nos gustan las GPUs

+ Buenos GFLOPS/Watt, GFLOPS/$.
+ Solución adecuada para presupuestos acotados.
– Requieren de entrenamiento específico:

ECAR13 (Jul13), WHPC13 (May13), RIO2013 (Fer13),
SEAGPGPU (Sep12), ECAR12 (Jul12), RIO2012 (Feb12),
PEAGPGPU (May11).

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Por qué

Nos gustan las GPUs

+ Buenos GFLOPS/Watt, GFLOPS/$.
+ Solución adecuada para presupuestos acotados.
– Requieren de entrenamiento específico:

ECAR13 (Jul13), WHPC13 (May13), RIO2013 (Fer13),
SEAGPGPU (Sep12), ECAR12 (Jul12), RIO2012 (Feb12),
PEAGPGPU (May11).

Ahora queremos escalar a muchas GPUs.

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Cómo

Mezcla de:

MPI Open standard para biblioteca de comunicación entre

procesos (MPI Forum)

CUDA Modelo de programación + arquitectura de cómputo

(NVIDIA)

Dos modelos distintos.
Vamos a remarcar sus aspectos comunes.

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Quienes somos

GPGPU Computing Group en FaMAF–UNC

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Esquema del curso

Lun18 MPI

Mar19 CUDA

Jue21 MPI+CUDA

Vie22 Comunicación directa

Teóricos 11:00 a 13:30

Laboratorios 15:00 a 17:00?

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Como aprovechar el curso

Tener un cliente con mucha necesidad de cómputo:

• Computólogo buscando bugs en programas grandes.
• Físico explorando propiedades ferromagnéticas.
• Químico analizando dinámica molecular.
• Biólogo simulando comunidades de hormigas.
• . . .

Estamos haciendo HPC aplicado.

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Modelo de paralelismo

Es Single Program, Multiple Data (SPMD).

Idem al fork() de UNIX.

pid = fork();
if (pid == 0) {

/* Codigo del hijo */

} else {

/* Codigo del padre */

}

• Clon del proceso.
• Se distingue por un id.
• Memoria disjunta.
• Comunicación por mensajes (típicamente vía FS).

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Uso de fork()

#include <stdio.h> /* printf() */
#include <unistd.h> /* fork() */
#include <sys/types.h> /* pid_t */
#include <stdlib.h> /* getpid() */
#include <sys/wait.h>
#include <assert.h>

int main(int argc, char **argv)
{

unsigned int i = 0, h = 0;
pid_t s = 0;
int status = 0;

assert(2==argc);
h = atoi(argv[1]);

for (i = 0; i < h; ++i) {

s = fork();
if (0 == s) {

printf("Hijo (pid) %5d\n", getpid());
return 0; /* no quiero nietos */

}

}

for (i = 0; i < h; ++i) {

s = wait(&status);
assert(0 <= s);

}

return 0;

}

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Algo similar en MPI

#include <stdio.h> /* printf() */
#include <mpi.h>

int main(int argc, char **argv)
{

int size = 0, rank = 0;

MPI_Init(&argc, &argv);

MPI_Comm_size(MPI_COMM_WORLD, &size);
MPI_Comm_rank(MPI_COMM_WORLD, &rank);
printf("Hijo %2d\n", rank);

MPI_Finalize();

return 0;

}

• La cantidad y el lanzamiento de los procesos es externo.
• Todo el código ejecuta en procesos disjuntos.

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Ejecución

-o fork_n

-o hello

fork_n.c
hello.c

nicolasw@plata:~/IntroHeteroRio2013/Slides/Clase1/src$ make
mpicc -O3 -Wall -Wextra -Werror -lmpi
mpicc -O3 -Wall -Wextra -Werror -lmpi
nicolasw@plata:~/IntroHeteroRio2013/Slides/Clase1/src$ time ./fork_n 8
Hijo (pid) 29367
Hijo (pid) 29371
Hijo (pid) 29370
Hijo (pid) 29374
Hijo (pid) 29369
Hijo (pid) 29368
Hijo (pid) 29373
Hijo (pid) 29372

0m0.007s
0m0.004s

real
user
sys 0m0.000s
nicolasw@plata:~/IntroHeteroRio2013/Slides/Clase1/src$ time mpiexec -np 8 ./hello
Hijo 3
Hijo 1
Hijo 5
Hijo 4
Hijo 0
Hijo 6
Hijo 2
Hijo 7

real
user
sys 0m0.096s

0m1.121s
0m0.072s

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Corriendo los ejemplos – 2

Notamos

• Compilación y ejecución de MPI.

(mpicc, mpiexec)
• No-determinismo.
• Tiempos de ejecución muy diferentes.

(overhead de lanzamiento)

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

¿Para qué sirve MPI?

Utilizar hardware paralelo

• Multicore.
• Clusters multicore.

Unifica programación de
dispositivos de:

• Memoria compartida

(multicore).

• Pasaje de mensajes

(cluster).

Cluster mendieta:
8×(2×Xeon E5 2680 + 2×Tesla m2090 + IB QDR + 2×GigE)

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Complejidad de un nodo

Un solo nodo puede tener una
red interna.

Es ccNUMA, luego las
consideraciones son de eficiencia
y no de corrección.

Cada nodo se interconecta con
una o varias redes externas.

MPI abstrae estas complejidades.

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Mensaje punto-a-punto

Partes

• Cabecera

• Remitente: número de proceso, ó MPI_ANY_SOURCE.
• Destinatario: número de proceso ó MPI_PROC_NULL.
• Etiqueta: identificador numérico, ó MPI_ANY_TAG.
• Tipo de dato: (ver tabla)
• Grupo de comunicación: handle a un comunicador,

ó MPI_COMM_WORLD.

• Datos

Es como un IP frame, pero contiene información sobre los datos
que transporta.

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Predefinidos

Tipos de datos

MPI
MPI_FLOAT
MPI_INT
MPI_DOUBLE
MPI_CHAR
. . .

C
float
int
double
char
. . .

Los tipos de datos atacan dos problemas:

• Heterogeneidad en las representaciones.

(little/big endian, tamaño, representaciones punto flotante fp)

• Irregularidad y no-contiguidad en los datos.

(estructuras, strided access)

Hay tipos de datos definidos por el usuario (structs y strided).

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

Enviar y recibir

int MPI_Send(void *sbuf,
/* in */
int scount,
/* in */
MPI_Datatype sdatatype, /* in */
int sdest,
/* in */
int stag,
/* in */
MPI_Comm scomm)
/* in */

int MPI_Recv(void *rbuf,
/* out */
int rcount,
/* in */
MPI_Datatype rdatatype, /* in */
int rsource,
/* in */
int rtag,
/* in */
MPI_Comm rcomm,
/* in */
MPI_Status *rstatus)
/* out */

Message matching
scount ≤ rcount ?
rdatatype = sdatatype
rsource =srank
sdest =rrank
rtag = stag
rcomm = scomm

• rstatus->{MPI_SOURCE, MPI_TAG, MPI_ERROR}.
• Se puede mantener scopes disjuntos de comunicación con
• Un mínimo de type-checking con tag.
• Lo recibido puede ser menos que rcount:

{r,s}comm.

MPI_Get_count(rstatus, rdatatype, &actual_count).

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

¿Sincrónico o asincrónico?

rank=0

MPI_Send(buf, size, MPI_CHAR, 1, 33, MPI_COMM_WORLD);
MPI_Recv(buf, size, MPI_CHAR, 1, 34, MPI_COMM_WORLD, &status);

rank=1

MPI_Send(buf, size, MPI_CHAR, 0, 34, MPI_COMM_WORLD);
MPI_Recv(buf, size, MPI_CHAR, 0, 33, MPI_COMM_WORLD, &status);

¿Funciona?

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

¿Sincrónico o asincrónico?

rank=0

MPI_Send(buf, size, MPI_CHAR, 1, 33, MPI_COMM_WORLD);
MPI_Recv(buf, size, MPI_CHAR, 1, 34, MPI_COMM_WORLD, &status);

rank=1

MPI_Send(buf, size, MPI_CHAR, 0, 34, MPI_COMM_WORLD);
MPI_Recv(buf, size, MPI_CHAR, 0, 33, MPI_COMM_WORLD, &status);

¿Funciona?
So, Ni.

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

¿Sincrónico o asincrónico? – 2

#include <stdio.h> /* printf() */
#include <stdlib.h> /* malloc() */
#include <string.h> /* memset() */
#include <assert.h>
#include <mpi.h>

int main(int argc, char **argv)
{

const int MAX_LOG_SIZE = 19;
int i = 0;
int size = 0, rank = 0;
MPI_Status status;
MPI_Init(&argc, &argv);
MPI_Comm_size(MPI_COMM_WORLD, &size);
MPI_Comm_rank(MPI_COMM_WORLD, &rank);
assert(2 == size); /* par de procesos */

for (i = 1; i < MAX_LOG_SIZE; ++i) {

int buf_size = (1<<i);
char *buf = malloc(buf_size);
assert(buf != NULL);
memset(buf, rank, buf_size);

MPI_Send(buf, buf_size, MPI_CHAR, 1-rank, (2-rank)*i, MPI_COMM_WORLD);
printf("%i: iter %i sent %i byte(s)\n", rank, i, buf_size);
MPI_Recv(buf, buf_size, MPI_CHAR, 1-rank, (rank+1)*i, MPI_COMM_WORLD, &status);
assert(buf[buf_size/2] == 1-rank); /* correccion => esto */
printf("%i: iter %i recv %i byte(s)\n", rank, i, buf_size);

free(buf); buf = NULL;

}

MPI_Finalize();
return 0;

Motivación

Intro

P2P

Grupal

Comm&topo

Superposición comm&comp

Ejemplo

Fin

¿Sincrónico o asincrónico? – 3

nicolasw@plata:~/IntroHeteroRio2013/Slides/Clase1/src$ mpiexec -np 2 ./buffering
0: iter 1 sent 2 byte(s)
0: iter 1 recv 2 byte(s)
1: iter 1 sent 2 byte(s)
0: iter 2 sent 4 byte(s)
1: iter 1 recv 2 byte(s)
1: it
